Зняцце
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі;
- для выгоды працы ўсталюеце аўтамабіль на пад'ёмнік або падніміце яго заднюю частку і падвядзіце апоры пад кузаў. Зніміце заднія колы;
1. Выдаліце дзве верхнія кліпсы (А).
А - верхнія кліпсы задняга бампера
2. Адкруціце па два ніжнія балты (У).
3. Адкруціце тры ніта (З) і гайку (D) задняга падкрылка.

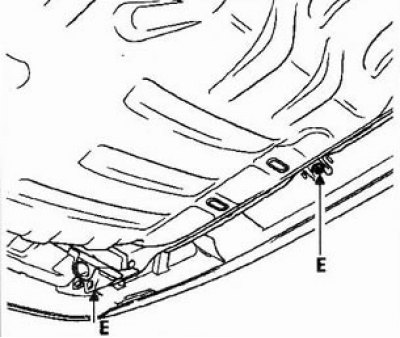

4. Адкруціце балты (Е) ніжняй канцавой панэлі.
5. З дапамогай адвёрткі выдаліце плафон падсвятлення нумарнога знака, адлучыце раз'ём праводкі.
6. Адкруціце бакавыя балты (F) мацавання бампера. Ссуньце бампер назад да вызвалення бакавых накіроўвалых. Гэтую аперацыю лепш праводзіць удваіх.
Зняцце задняга бампера - Тып 2 (Clio)
Элементы задняга бампера

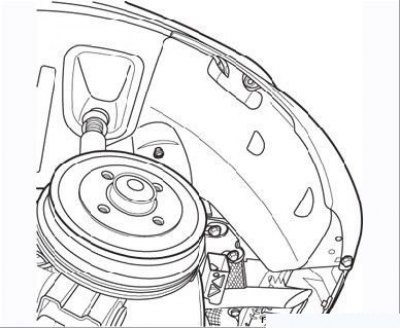

Малюнак 9.12. Гразеахоўны шчыток задняга кола
- зніміце грязезащитные шчыткі ў арках задніх колаў, адкруціўшы тры элемента мацавання (Малюнак 9.12);

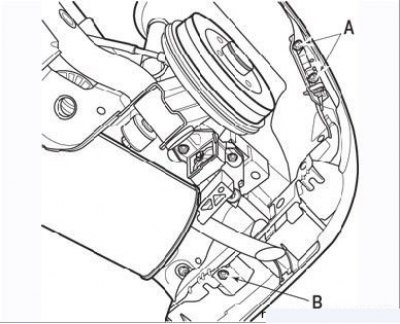

Малюнак 9.13. Мацаванне задняга бампера: А - балты бакавога мацавання; У - балты ніжняга мацавання
- адкруціце балты бакавога мацавання бампера і балты ніжняга мацавання бампера (Малюнак 9.13);

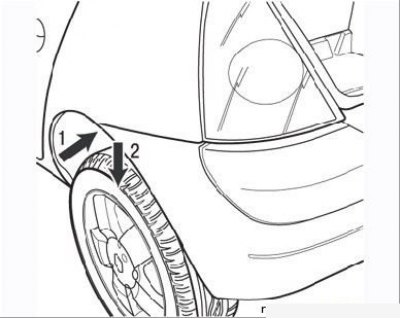

Малюнак 9.14. Адлучэнне вугла бампера (стралка 1) і напрамак яго павароту (стрэлка 2)
- адлучыце кут бампера і нахіліце яго ўніз (Малюнак 9.14);
Малюнак 9.15. Адлучэнне фіксатараў А і Ў задняга бампера
- абароніце ад пашкоджанняў лакафарбавае пакрыццё задняга крыла тканінай або ліпкай стужкай і з дапамогай адвёрткі з плоскім шлицем раз'яднайце фіксатары (Малюнак 9.15);

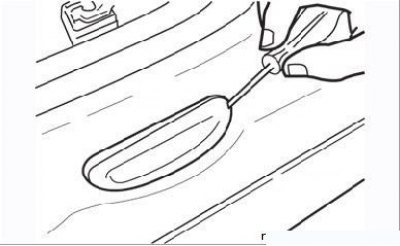

Малюнак 9.16. Зняцце ліхтара асвятлення задняга нумарнога знака
- раз'яднайце кантактны раз'ём ліхтара асвятлення нумарнога знака і зніміце ліхтар (Малюнак 9.16);

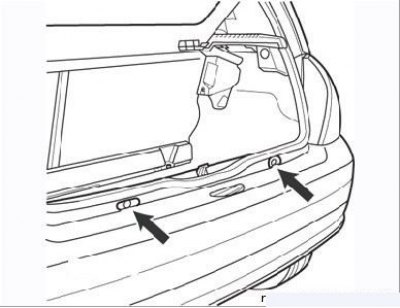

- зніміце два трымальніка (Малюнак 9.17) і адлучыце задні бампер удваіх з памагатым.
Ўстаноўка
Устаноўка праводзіцца ў парадку, зваротным зняцці.
