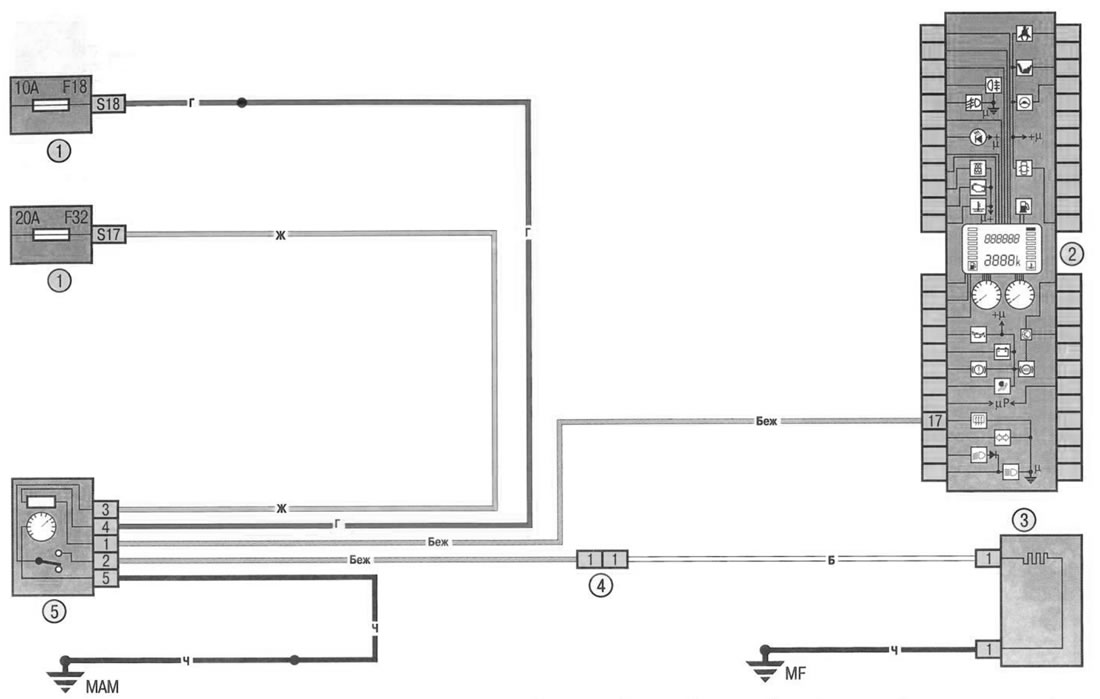

Схема 27. Електрическо отопление на стъклото на задната врата: 1 - кутия с предпазители в купето (виж фиг. 10.1); 2 - инструментална група; 3 - отопление на задното стъкло; 4 - Конектор за окабеляване на арматурното табло/левия заден корпус; 5 - ключ за отопление на задното стъкло.
