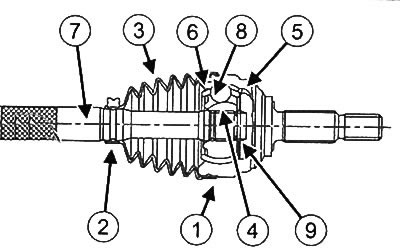

1. Голяма скоба за багажник. 2. Малка скоба за прашник. 3. Багажник на задвижващия вал. 4. Надпревара с топка. 5. Корпус на кормилния накрайник. 6. Разделител за топчета. 7. Задвижващ вал. 8. Топки. 9. Задържащ пръстен.
Внимание: Използвайте запечатани ръкавици, когато извършвате работа (нитрил).
Премахване на багажника на задвижващия вал от страната на колелото
1. Поставете автомобила на двуколонен асансьор.
2. Разхлабете монтажните болтове и отстранете предпазния капак на двигателя.
3. Източете маслото от скоростната кутия
4. Отстранете предното колело от съответната страна на автомобила.
5. Отстранете задвижващия вал от съответната страна.
6. Отстранете изходящото уплътнение от съответната страна на диференциала.

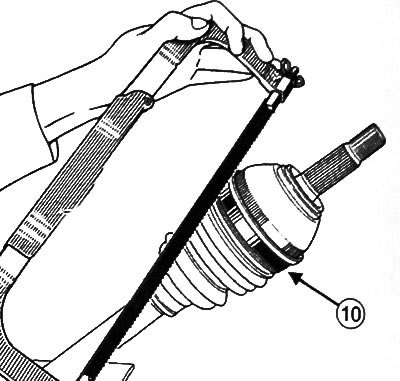

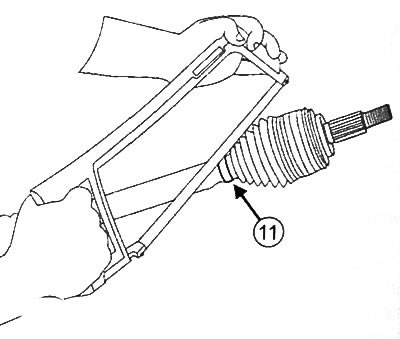

7. С помощта на ножовка или клещи отстранете голямата (10) и малката (11) скоби на багажника, като внимавате да не повредите корпуса на пантата или задвижващия вал.
8. Извийте назад багажника, за да освободите корпуса на кормилния накрайник.
9. Отрежете багажника на задвижващия вал.
10. Отстранете възможно най-много грес от корпуса на шарнира на задвижващия вал.
Забележка: Не използвайте разтворители за отстраняване на мазнини.

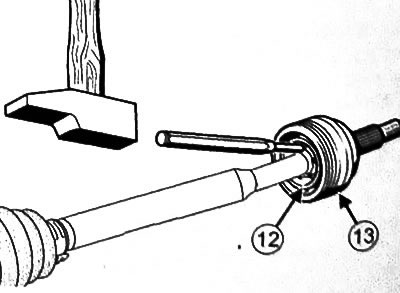

11. С помощта на чук и заоблен перфоратор ударете сачмите (12) няколко пъти, за да освободите корпуса на оста (13) от задвижващия вал.

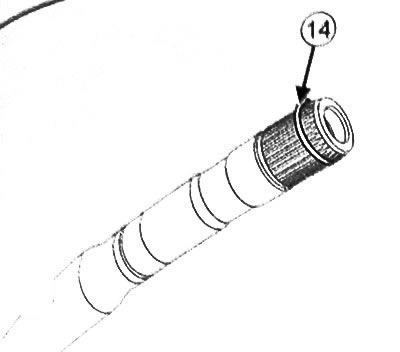

12. Свалете задържащия пръстен (14).
Монтиране на багажника на задвижващия вал от страната на колелото
Внимание: Сменете багажника, задържащия пръстен и скобите на багажника с нови след всяко отстраняване.
1. С помощта на почистващ препарат почистете задвижващия вал и корпуса на кормилния накрайник.

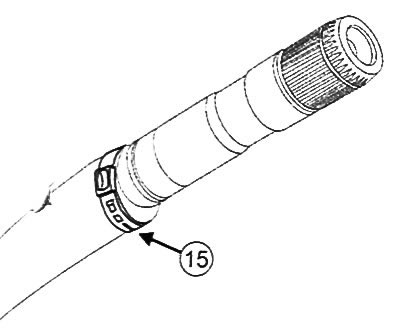

2. Поставете малката скоба (15) върху задвижващия вал.
3. За да улесните монтажа на багажника, нанесете тънък слой смазка, доставена с новия багажник, върху задвижващия вал.

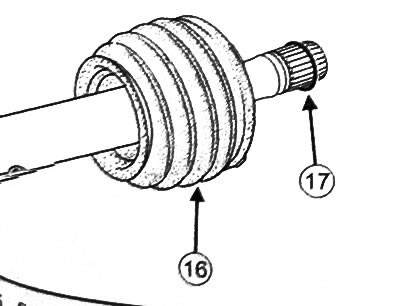

4. Инсталирайте нов багажник (16) на задвижващия вал.
5. Поставете ръбовете на багажника в жлеба на задвижващия вал.
6. Монтирайте задържащия пръстен (17)
7. Нанесете грес между багажника на задвижващия вал и корпуса на кормилния накрайник.

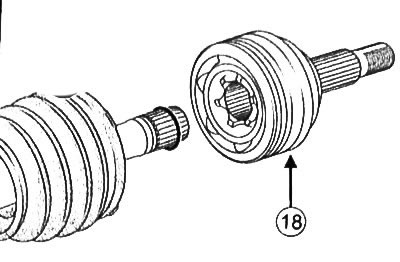

8. Инсталирайте корпуса на шарнирния щифт (18) върху задвижващия вал, като почукате корпуса на шарнирния щифт с чук през меден прът, докато задържащият пръстен щракне на място.
9. Поставете краищата на багажника на задвижващия вал в жлеба на корпуса на кормилния накрайник.
Забележка: Уверете се, че устните на багажника са поставени правилно в жлеба на задвижващия вал.
10. Инсталирайте малката скоба на багажника на задвижващия вал.
11. Инсталирайте голяма скоба на багажника на задвижващия вал.

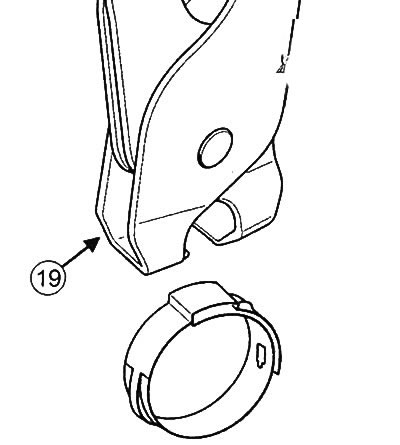

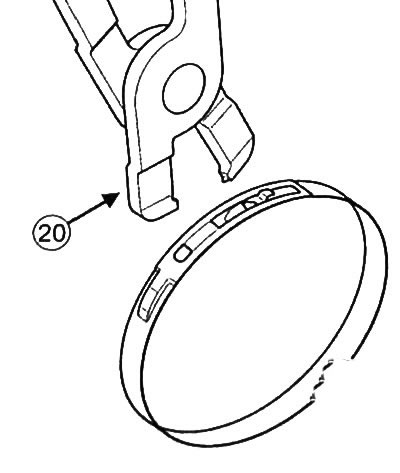

12. Затегнете скобите с помощта на специални инструменти (Tav. 1168) (19) или (Tav. 1784) (20).
Скоба с резета
Скоба с профилиран фланец
13. Монтирайте диференциалното изходно уплътнение от съответната страна.
14. Монтирайте предния задвижващ вал от съответната страна на автомобила.
15. Монтирайте предното колело от подходящата страна на автомобила.
16. Напълнете скоростната кутия с масло.
17. Монтирайте предпазния капак на двигателя.
