Заден амортисьор:
1 - пружина;
2 - горна пружинна чаша;
3 — корпус на предния филтър;
4 - гайка;
5 - болтове;

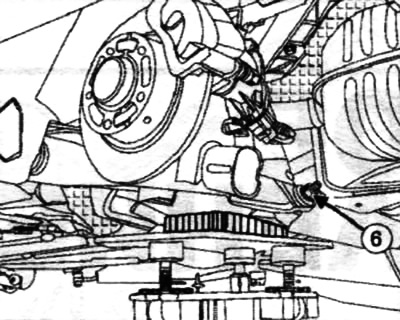

6 — капак на гайката.
Поставете колата на асансьор.
Премахване:
- задни колела;
- държачи за обтекатели на задно окачване;
- монтажни болтове на обтекателя на задното окачване;
- обтекател на задното окачване.

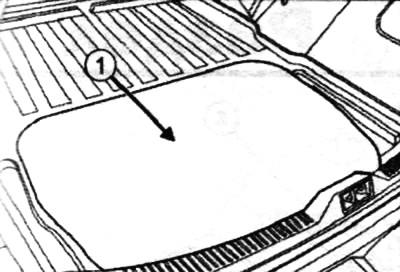

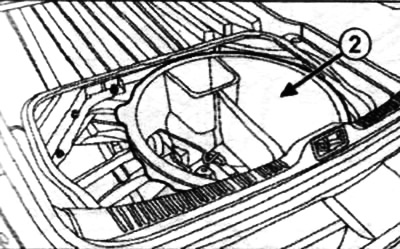

Отстранете нишата на резервното колело (1). Отстранете нишата на резервното колело (2).
 |  |

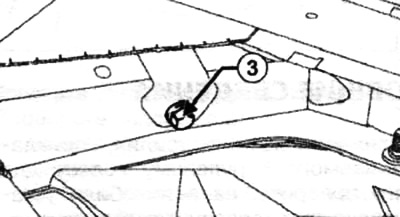

Развийте монтажния болт на амортисьора (3) на тялото.
Поставете хидравличен крик под долната пружинна чаша на окачването.
Разхлабете монтажната гайка на амортисьора (4) на задната ос.

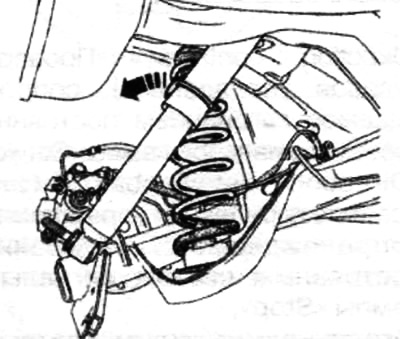

Преместете амортисьора далеч от задния мост.
Премахване:
- хидравличен крик;
- монтажен болт на амортисьора на тялото;
- амортисьорна пружина.
Монтажната гайка на долния амортисьор трябва да се смени. Монтажният болт на горния амортисьор трябва да се смени. Монтирайте главата на амортисьора върху тялото.

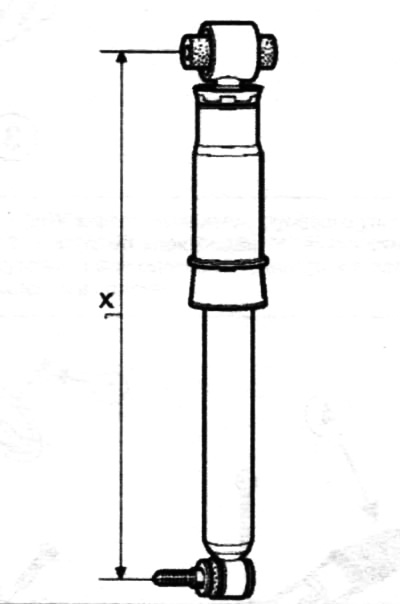

Разхлабете горния монтажен болт на амортисьора. Поставете хидравличен крик под пружинната чаша на амортисьора. С помощта на хидравличен крик регулирайте размера (X) на 432,5 мм.
 |  |
Забележка: При затягане на гумено-металните втулки на амортисьорите колата да е "наполовина натоварена" (дължина на амортисьора 432,5 мм).
Затегнете монтажната гайка на амортисьора до необходимия въртящ момент от 105 Nm. Свалете хидравличния крик. Затегнете монтажния болт на амортисьора до определения въртящ момент от 62 Nm. Повторете тези операции с амортисьора, монтиран от другата страна на автомобила.
Ресорно задно окачване
Премахване:

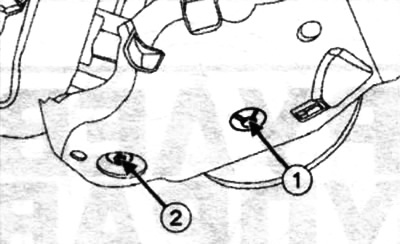

- държачи за обтекатели на задно окачване (1);
- монтажни болтове на обтекателя на задното окачване (2);
- обтекател на задното окачване.
Премахване:
- стелка за багажник;
- ниша за резервно колело.
Развийте монтажния болт на амортисьора (3) на тялото.
 |  |
Поставете хидравличен крик под долната пружинна чаша на окачването. Разхлабете монтажната гайка на амортисьора на задната ос.
Преместете амортисьора далеч от задния мост.

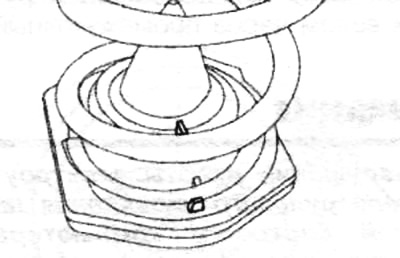

Свалете хидравличния крик. Маркирайте позицията на долната пружинна опора върху гредата на задния мост. Маркировката трябва да е разположена към задната част на автомобила. Отстранете лявата пружина заедно с долната чаша.
Ако горната пружинна чаша се е разхлабила от мястото си, сменете я.
Монтажната гайка на долния амортисьор трябва да се смени.
Инсталирайте:
- долна пружинна опора;
- пружинира в гнездата.
 |  |
