Забележка: Цялата информация за стойностите за настройка на входната врата е дадена в главата "Пропуски между частите на каросерията на автомобила".
Следвайте реда за настройка за зони (1), (2), (3), (4), (5), (6), (7) и (8).
Забележка: Регулирането на зони (4), (5) и (6) се извършва само ако задната врата е регулирана правилно.
Символи A, B, C, D показват как могат да се правят корекции. Черната точка в центъра показва тялото на болта.
Сивата част на символа представлява регулируемия елемент.
Бялата част на символа показва зоната за регулиране.

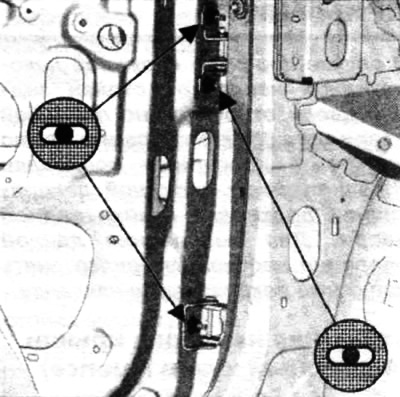

Регулиране на височина и дължина
Свалете панела на предния калник.
Регулирайте в следния ред:
- височина на зони (1), (2) и (3);
- дължината на зоните (4), (5), (6), (7) и (8).
Регулиране на дълбочината
Забележка: Фабричните планки за монтаж на панти са прикрепени към рамката на вратата.
За да направите настройката, трябва да премахнете плочата с помощта на дървен блок и чук.
Регулирайте дълбочината на зоните (1), (2), (3), (7) и (8).
Моля, следвайте следната процедура за настройка:
- регулирайте височината на фиксатора на ключалката спрямо ключалката, за да предотвратите допира им;
- регулирайте дълбочината на зоните (4), (5) и (6).

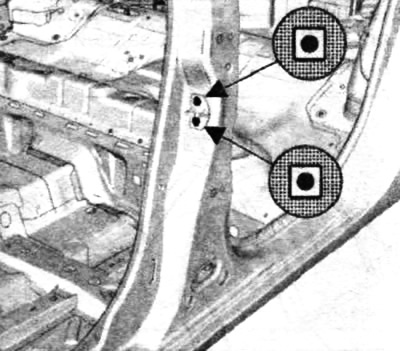

Забележка: Задържащата плоча на ключалката на вратата е точково заварена към армировката от вътрешната страна на средната колона.
 |
 |
