Дефлектор за шибедах
Отворете панела на люка на плъзгащия се покрив.
Разхлабете болтовете (1) и (2), като поддържате дефлектора на покрива и го свалете.
Забележка: Когато сваляте и монтирате дефлектора на покрива, нанесете високоякостно фиксиращо съединение върху резбите на монтажните болтове на дефлектора.
Когато сменяте дефлектора на покрива, сменете старите монтажни болтове с нови, включени в ремонтния комплект на дефлектора.
Задайте дефлектор люк на покрива операция се извършва заедно с помощник).
Монтирайте възвратната пружина на дефлектора на покрива в правилната позиция.
Задръжте дефлектора на покрива на място в областта (5).
Затегнете болтовете (1), (2) и (3).
Затегнете болтовете на дефлектора на люка до посочения въртящ момент от 2 Nm.
Почистете областта (6) на възвратната пружина на дефлектора с кърпа без влакна, навлажнена с хептан. Избършете зоната на възвратната пружина на дефлектора (6) с чиста, суха кърпа без влакна.
Вижте оригиналния източник на този ресурс [RENAULTBOOK]
С помощта на тънка четка нанесете лубрикант за отварящи механизми върху елементите (6).
Процедура за инициализация и програмиране с цифрови команди (при липса на диагностично устройство)
Поставете бутона в положение "люк на покрива затворен" (бутонът се завърта обратно на часовниковата стрелка до най-лявата позиция).
Натиснете и задръжте централната част на бутона: люкът се движи, докато се затвори, което се потвърждава от характерно щракване.
След характерно щракване продължете да държите бутона за около секунда.
Пуснете бутона.
Незабавно натиснете отново бутона и го задръжте, докато шибедахът се отвори приблизително ⅔ и след това се затвори напълно. Забавянето на отварянето на люка е нормално (продължителността на забавянето е приблизително 5 секунди).
Пуснете бутона (задвижването на люка отново работи).
Забележка: Ако процедурата е неуспешна (твърде голямо забавяне между натисканията на бутоните или прекъсване на процедурата), трябва да го повторите отначало.
Електрически двигател за задвижване на люк
Ако има повреда, задвижването на люка може да се премести ръчно до точка (1) с помощта на шестостенен ключ.
Забележка: Блокът за управление на задвижването на люка е интегриран в задвижващия двигател на люка.
Изключете запалването.
Изключете батерията. Отстранете облицовката на покрива.
Разкачете съединителя на задвижващия двигател на люка на покрива (2).
Разхлабете монтажните болтове (3) и свалете задвижващия мотор на люка.
Шибедах панел
Отворете панела на люка на плъзгащия се покрив.
Отстранете предните винтове (1), закрепващи плъзгащия се панел на покрива.
Разхлабете задните монтажни винтове (2) и свалете панела на люка на плъзгащия се покрив (3) (операцията се извършва от двама души с асистент).
С помощта на кърпа без мъх, напоена с хептан, почистете:
- водеща релса (4);
- задвижващ механизъм (5).
Избършете повърхностите с чиста, суха кърпа без мъх.
С помощта на тънка четка нанесете тънък слой лубрикант за отварящи механизми върху зоните.
Когато монтирате, регулирайте позицията на плъзгащия се панел на люка, предната част на плъзгащия се панел на люка трябва да бъде разположена под нивото на покрива с 2 mm.
Затегнете монтажните винтове на плъзгащия се панел на люка до посочения въртящ момент от 6 Nm.
Сенник на предния шибедах
Отстранете държачите (1).

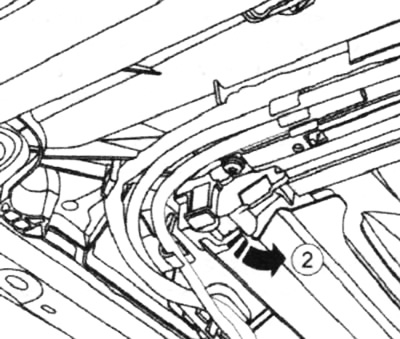

Отстранете сенника на предния шибедах в областта (2).
Сенник на задния люк

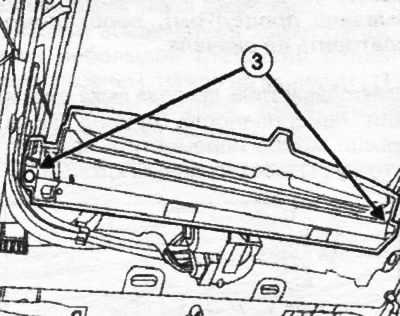

Разхлабете винтовете (3) и свалете щората на задния люк.
Уплътнение на уплътнението на люка на покрива
Отстранете плъзгащия се панел на покрива.
 |
 |
Свалете уплътнението на шибидаха (1).
Поставете новото уплътнение на люка, така че съединението да е в центъра на задната част на люка (2).
Залепете уплътнението на люка със специално лепило за стъкло.
Странични облицовки на капака на люка
Преди да премахнете, защитете ръбовете на покрива и прозорците със защитна лента.
Отстранете страничното уплътнение на капака на механизма от задната странична тапицерия на люка.
Не забравяйте да прекарате връвта между страничната облицовка на люка и облицовката на механизма на люка.
Прокарайте връвта под страничната облицовка на люка.
Нарежете лепилото отпред назад с помощта на връв с две дръжки.
Отстранете страничните облицовки на предния и задния люк.
