Съдържание: Премахване 🠛 Монтиране 🠛
Моменти на затягане: Монтажни гайки на спирачния усилвател - 21 Nm.
Премахване
Поставете превозното средство върху двуколонен асансьор.
Изключете батерията.
Премахване:
- главен спирачен цилиндър,
- възвратен клапан (1) от усилвателя на спирачките.

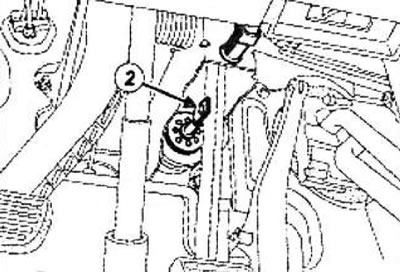

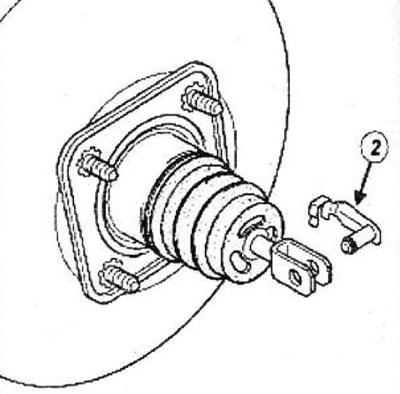

Отстранете от страната на отделението за пътници оста (2), свързваща тласкащия прът на усилвателя на спирачката и педала на спирачката, като сгънете свързващата ос нагоре.
[Оригиналът може да бъде намерен на уебсайта: renaultbook.ru]
 |
 |
Развийте специалните гайки (4), закрепващи звукоизолиращата подложка от пяна.
Обърнете леко звукопоглъщащия материал.
Премахване:
- монтажни гайки на усилвателя на спирачките (3) от страната на купето (сглобката на педалите и монтажните гайки на спирачния усилвател),
- вакуумен усилвател на спирачките.
Монтиране
Проверете наличието на уплътнение на спирачния усилвател (5) и сменете уплътнението, ако е повредено.
Части, които трябва да бъдат сменени: свързващият вал между педала на спирачката и пръта на усилвателя на спирачката.
Преди монтаж проверете размера (X1) = 145,8±0,5 mm.
Инсталирайте спирачния усилвател.
Затегнете монтажните гайки на спирачния усилвател до указания въртящ момент (21 Nm).
Оста между бутащия прът на усилвателя на спирачката и педала на спирачката се монтира само чрез движение отдясно наляво и отгоре надолу.
Инсталирайте:
- звукоизолираща подложка от пяна,
- специални гайки за закрепване на шумоизолиращата дунапренова подложка.
- възвратен клапан от усилвателя на спирачките,
- главен спирачен цилиндър.
Регулирайте превключвателя на спирачната светлина.
Свържете батерията.
