Сценик 1 (1996-2003)

Описание конструкции задней подвески (Renault Scenic 1)

  • Главная
  • Scenic
  • Сценик 1 (1996-2003)
  • Шасси, ходовая часть
  • Подвеска автомобиля
  • Описание конструкции задней подвески
0
В зависимости от типа двигателя автомобили RENAULT MEGANE могут комплектоваться двумя типами заднего моста. Автомобили с двигателями до 90 л.с. оборудуются задним мостом с продольными рычагами и независимой подвеской колес (см. верхнюю часть иллюстрации 13.0). Продольные рычаги крепятся к продольным рычагам сайлент-блоками, которые не требуют обслуживания.

Подрессоривание задней подвески выполняется двумя смонтированными на балке моста торсионами и двумя отдельно стоящими амортизаторами. Стабилизатор поперечной устойчивости уменьшает крен на поворотах.

Модели мощностью от 90 л.с. и автомобили SCENIC имеют задний мост, поперечная балка которого представляет собой соединение из двух сочлененных торсионов. Продольные рычаги соединены между собой балкой L-образного сечения, которая дополнительно действует как стабилизатор поперечной устойчивости (см. нижнюю часть иллюстрации 13.0). Преимущество заднего моста такого типа состоит в повышенной поперечной устойчивости, лучшем подрессоривании и комфорте движения.
Подшипники ступиц задних колее запрессованы в тормозные барабаны. У автомобилей с задними дисковыми тормозами тормозные барабаны находятся на тормозном диске. Подшипники ступицы имеют смазку долгосрочного действия (вечную) и не требуют обслуживания.

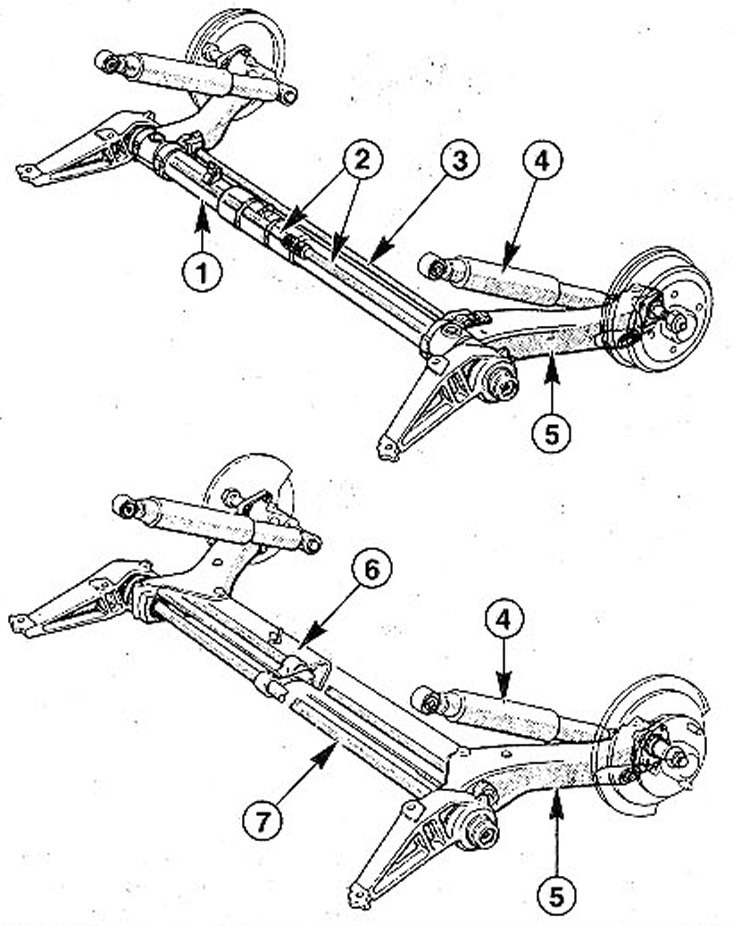

13.0 Задняя подвеска: 1 - торсионная балка; 2 - торсионы; 3 - стабилизатор поперечной устойчивости;…

13.0 Задняя подвеска: 1 - торсионная балка; 2 - торсионы; 3 - стабилизатор поперечной устойчивости; 4 - амортизатор; 5 - продольный рычаг; 6 - L-образная поперечная балка; 7 - двухсоставные торсионы
