1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования»).

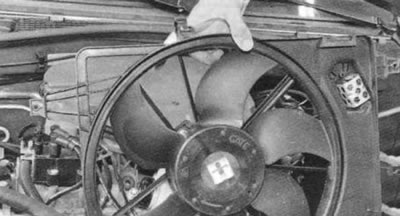

3. Снимите вентилятор радиатора системы охлаждения двигателя (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя»).

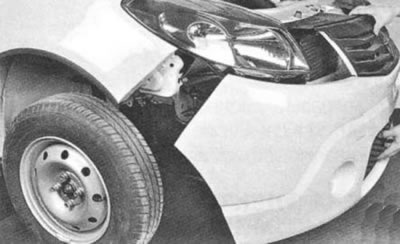

4. Снимите передний бампер.

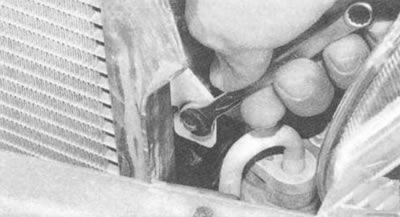

5. Выверните правый...
6. ...и левый болты крепления верхних кронштейнов конденсора к рамке радиатора.

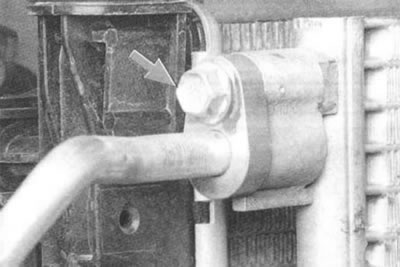

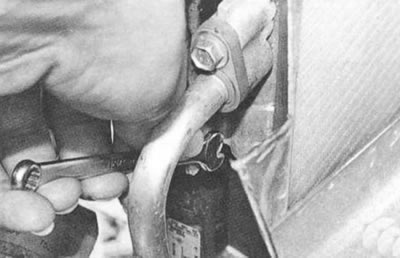

7. Выверните болт крепления фланца подводящего трубопровода высокого давления к фланцу конденсора и отсоедините трубопровод от конденсора.

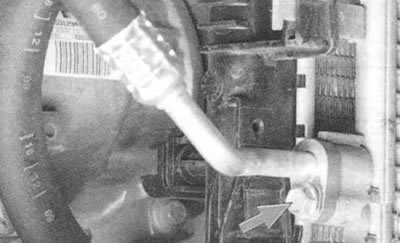

8. Выверните болт крепления фланца отводящего трубопровода высокого давления к нижней части правого бачка конденсора.
Предупреждения:
- Сразу после отсоединения заглушите открытые концы трубопроводов во избежание попадания в систему грязи и влаги.

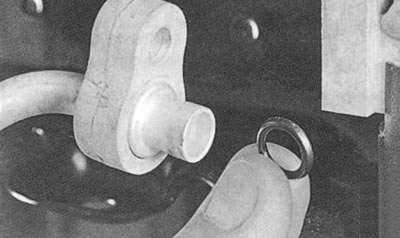

- Обратите внимание на уплотнительные кольца фланцевых соединений трубопроводов. Во время ремонта системы при разъединении трубопроводов уплотнительные кольца подлежат обязательной замене.

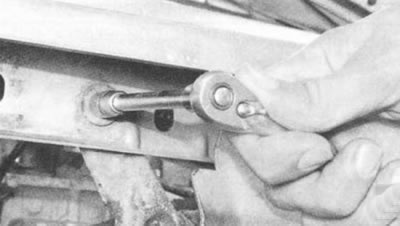

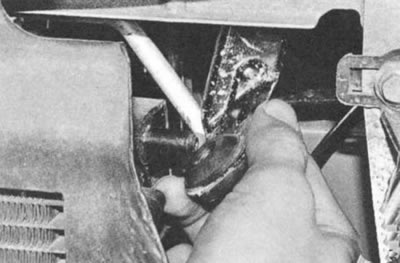

9. Выверните по два болта крепления кронштейнов радиатора системы охлаждения к кузову...
10. ...и снимите кронштейны крепления.
11. Сдвиньте радиатор до упора назад, не прилагая чрезмерных усилий, чтобы не повредить пластины оребрения.
12. Снимите конденсор с ресивером в сборе, аккуратно вынув его вверх.
13. Установите конденсор в порядке, обратном снятию.
Примечание.

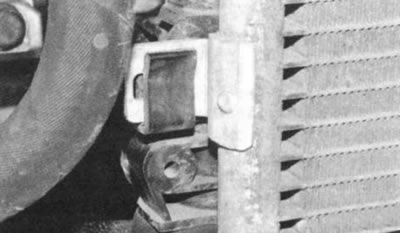

- Проследите за тем, чтобы при установке конденсора нижние опоры с правой и левой стороны вошли в пластмассовые держатели на бачках радиатора.
Предупреждения:
- Технологические заглушки фланцев нового конденсора открывайте только непосредственно перед подсоединением трубопроводов.
- При установке новых уплотнительных колец фланцев трубопроводов обязательно смажьте их маслом для компрессора кондиционера.
14. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
