Внимание! Вместе с ремнем обязательно заменяйте натяжной и обводной ролики.
Примечание. Методика снятия и установки ремня привода ГРМ для двигателей с фазорегулятором распределительного вала или без него – одинакова.
Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
Cимите аккумуляторную батарею.
Снимите правое переднее колесо.
Снимите правый передний подкрылок.
Снимите верхние крышки двигателя.
Установите приспособления (Mot. 1453) и (Mot. 1453-01) с удерживающими ремнями.
Рис. 2.54. Снятие правого бокового усилителя поперечины рамки радиатора: 1 – усилитель
Снимите правый боковой усилитель поперечины рамки радиатора и нижнюю реактивную тягу (рис. 2.54).
Разъедините разъемы, отсоедините трос привода замка капота.
Снимите держатель.
Рис. 2.55. Снятие обводного ролика с помощью специального приспособления: 1 – разъемы; 2 – трос привода замка капота; 3 – держатель; 4 – болт крепления бампера
Открутите болт крепления и снимите передний бампер (рис. 2.55).
Отсоедините трубки стеклоомывателя.

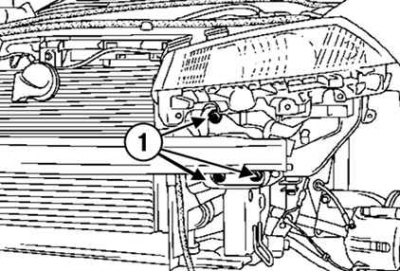

Рис. 2.56. Снятие обводного ролика с помощью специального приспособления: 1 – болты крепления
Открутите болты крепления передней панели кузова (рис. 2.56)
Снимите переднюю панель кузова.
Снимите вал привода правого переднего колеса.

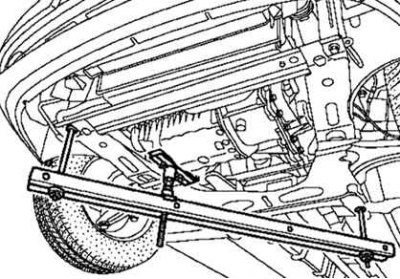

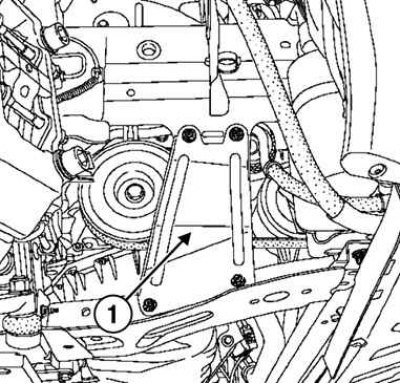

Рис. 2.57. Установка приспособления с крепежными ремнями
Установите приспособление (Mot. 1672) с крепежными ремнями (рис. 2.57).

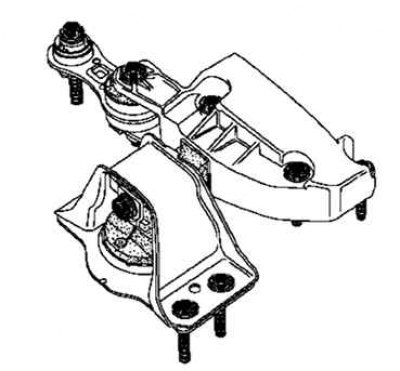

Рис. 2.58. Маркировка опор маятниковой подвески
Отметьте положение опоры маятниковой подвески относительно кузова (рис. 2.58).
Снимите опору маятниковой подвески.
Примечание. Примите меры, чтобы не деформировать трубопровод системы кондиционирования воздуха.
Примечание. Снимите ремень привода вспомогательных агрегатов.

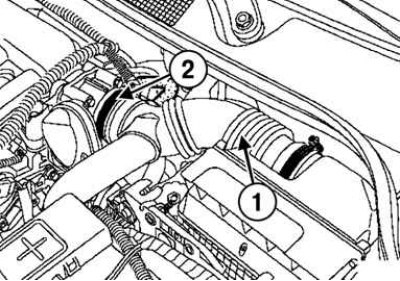

Рис. 2.59. Снятие отводящего воздухопровода воздушного фильтра и блока дроссельной заслонки: 1 – отводящий воздухопровод воздушного фильтра; 2 – блок дроссельной заслонки
Снимите отводящий воздухопровод воздушного фильтра, блок дроссельной заслонки и колодку проводов с подъемной проушины (рис. 2.59).

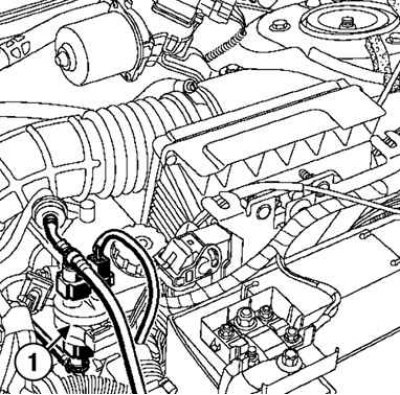

Рис. 2.60. Снятие электромагнитного клапана продувки адсорбера: 1 – электромагнитный клапан
Снимите электромагнитный клапан продувки адсорбера (рис. 2.60).

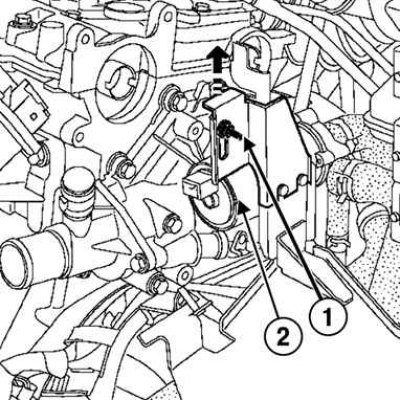

Рис. 2.61. Высвобождение водяного электронасоса: 1 – гайка крепления; 2 – водяной электронасос
Отверните гайку, потяните за стойку крепления водяного электронасоса и отведите его в сторону (рис. 2.61).

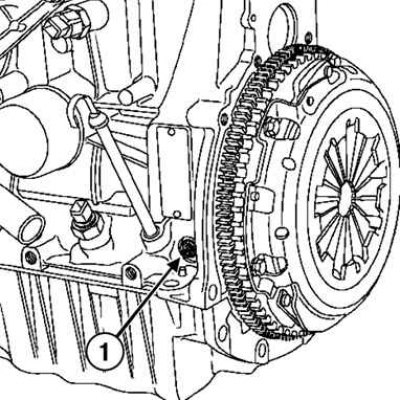

Рис. 2.62. Снятие пробки отверстия под фиксатор ВМТ: 1 – пробка
Выверните пробку из отверстия под фиксатор ВМТ (рис. 2.62).

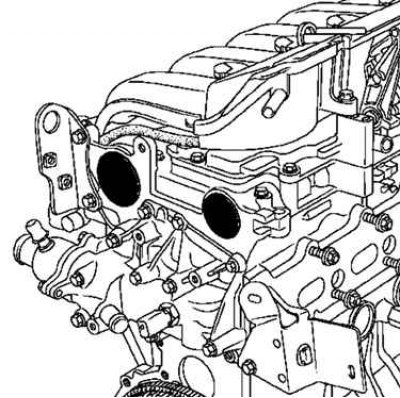

Рис. 2.63. Заглушки распределительных валов
Снимите заглушки распределительных валов (рис. 2.63).
Первая установка фаз газораспределения

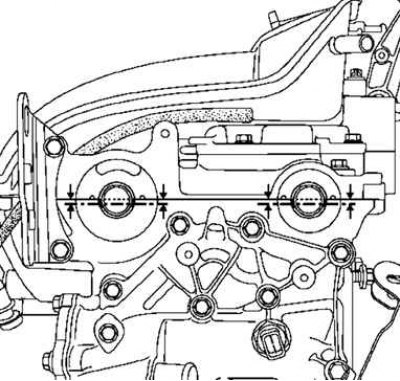

Рис. 2.64. Выравнивание распределительных валов
Проверните двигатель по часовой стрелке (если смотреть со стороны привода ГРМ) так, чтобы пазы распределительных валов были направлены вниз и находились почти в горизонтальном положении, как показано на рисунке 2.64.
Рис. 2.65. Установка фиксатора ВМТ
Вставьте фиксатор ВМТ (Mot. 1054) так, чтобы он находился между балансировочным отверстием и пазом для блокировки коленчатого вала (рис. 2.65).
Проверните коленчатый вал в том же направлении так, чтобы фиксатор ВМТ (Mot. 1054) оказался в блокировочном пазу коленчатого вала.

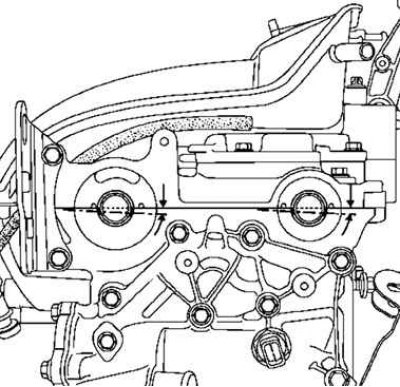

Рис. 2.66. Смещение пазов распределительных валов в осевом направлении
В установочном положении пазы распределительных валов располагаются горизонтально и смещены по оси вниз, как показано на рисунке 2.66.
Выньте фиксатор ВМТ.

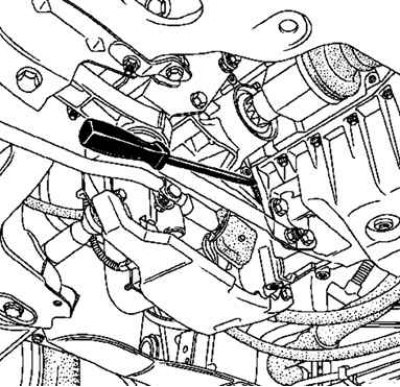

Рис. 2.67. Блокировка маховика двигателя
Снимите защитный щиток маховика и шкив коленчатого вала, заблокировав маховик двигателя отверткой (рис. 2.67).
Установите фиксатор верхней мертвой точки (Mot 1054).

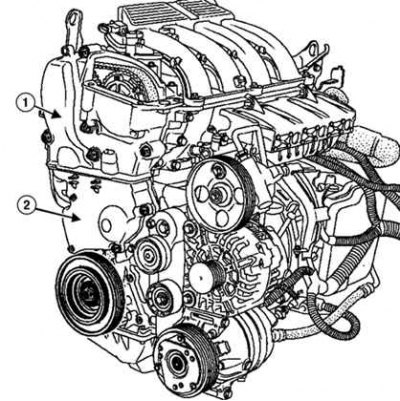

Рис. 2.68. Снятие крышек привода ГРМ: 1 – верхняя крышка; 2 – нижняя крышка
Снимите верхнюю и нижнюю крышки привода ГРМ (рис. 2.68).

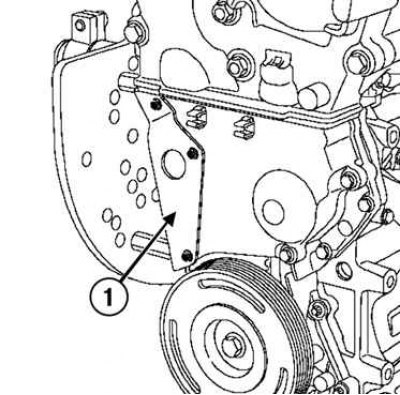

Рис. 2.69. Снятие теплозащитного экрана: 1 – теплозащитный экран
Снимите теплозащитный экран (рис. 2.69).
Рис. 2.70. Гайка крепления оси натяжного ролика: 1 – гайка; 2 – обводной ролик
Ослабьте ремень привода ГРМ, отвернув гайку крепления оси натяжного ролика (рис. 2.70).
Снимите обводной ролик, ремень привода ГРМ и зубчатый шкив коленчатого вала.
Внимание! Ни в коем случае не проворачивайте коленчатый вал двигателя в направлении, обратном направлению вращения.

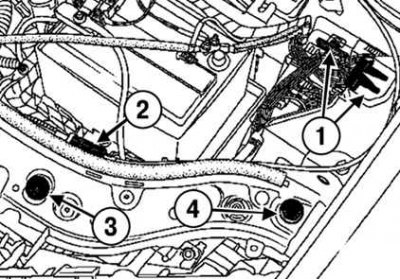

Вторая установка фаз газораспределения
Убедитесь, что зубчатый венец фазорегулятора распределительного вала впускных клапанов надежно зафиксирован (венец нельзя повернуть влево или вправо).
Рис. 2.71. Фиксация зубчатого венца фазорегулятора распределительного вала
Установите на специальное приспособление (Mot. 1509) шестерню (Mot. 1509-01).

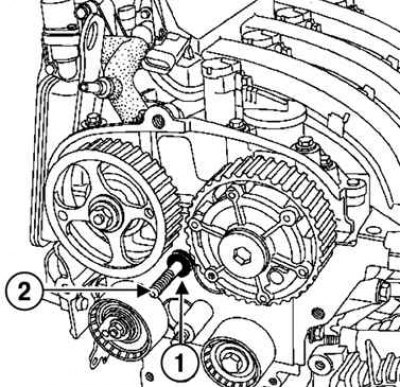

Рис. 2.72. Установка дистанционной втулки: 1 – дистанционная втулка; 2 – шпилька
Наденьте дистанционную втулку приспособления (Mot. 1509–01) на шпильку (рис. 2.72).

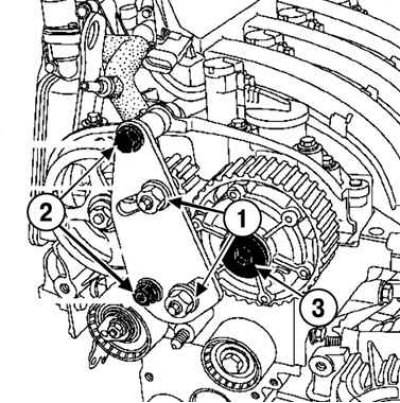

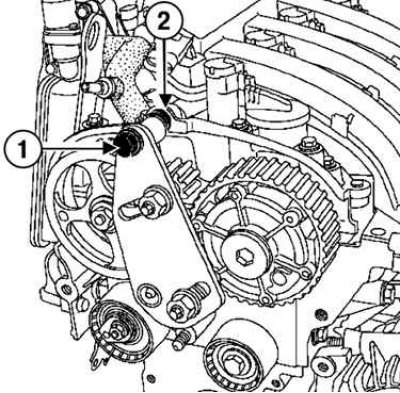

Рис. 2.73. Закрепление верхнего болта на дистанционной втулке: 1 – верхний болт; 2 – дистанционная втулка
Заверните верхний болт, поставив дистанционную втулку (Mot. 1509–01) между приспособлением и крышкой головки цилиндров (болт окончательно не затягивайте) (рис. 2.73).
Затяните болт и гайку с буртиком.
Подведите шестерни приспособления (Mot. 1509) к зубчатым шкивам распределительных валов.
Затяните гайки крепления зубчатых шкивов (80 Н·м).
Рис. 2.74. Снятие заглушки фазорегулятора распределительного вала впускных клапанов: 1 – болт и гайка с буртиком; 2 – гайки крепления зубчатых шкивов; 3 – заглушка фазорегулятора
Снимите заглушку фазорегулятора распределительного вала впускных клапанов (рис. 2.74).
Открутите болт крепления фазорегулятора распределительного вала впускных клапанов.
Открутите гайку крепления зубчатого шкива распределительного вала выпускных клапанов и приспособление (Mot. 1509).
Снимите зубчатые шкивы распределительных валов.
При необходимости отверните шпильку с гайкой.
Установите приспособление (Mot. 1509) с шестернями (Mot 1509-01).
Затяните болт и гайку с буртиком.
Подведите шестерни приспособления до касания с зубчатыми шкивами распределительных валов.
Рис. 2.75. Затягивание шпилек крепления зубчатых шкивов: 1 – гайка с буртиком; 2 – шпильки крепления зубчатых шкивов
Затяните шпильки крепления зубчатых шкивов (80 Н·м) (рис. 2.75).
Открутите гайки крепления зубчатых шкивов распределительных валов.
Снимите приспособление (Mot. 1509) и зубчатые шкивы распределительных валов.
Установите предварительно обезжиренные зубчатые шкивы распределительных валов, используя старые гайки.
С помощью приспособления (Mot. 799-01) затяните гайки требуемым моментом 15 Н·м.
Внимание! При замене ремня привода газораспределительного механизма обязательно замените шкив коленчатого вала, обводной и натяжной ролики и ремни привода ГРМ и вспомогательных агрегатов.

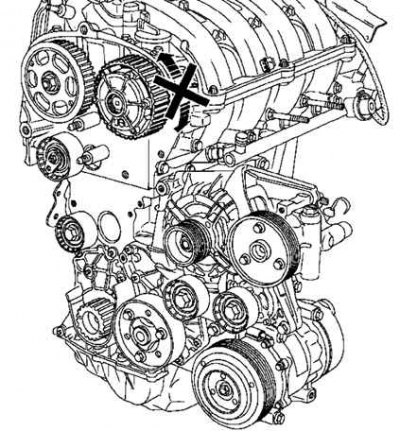

Установите смещенные по отношению к оси пазы горизонтально вниз, как показано выше, повернув распределительные валы с помощью приспособления (Mot. 799-01).

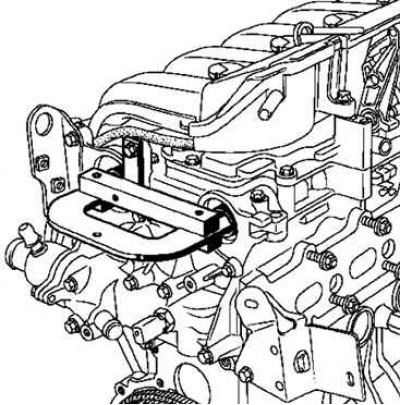

Рис. 2.76. Фиксация торцов распределительных валов
Зафиксируйте приспособление (Mot. 1496) на торцах распределительных валов (рис. 2.76).
Отверните гайку крепления зубчатого шкива распределительного вала выпускных клапанов и болт крепления шкива фазорегулятора впускного распределительного вала.
Отверните гайки крепления зубчатых шкивов распределительных валов.
Убедитесь, что коленчатый вал заблокирован.

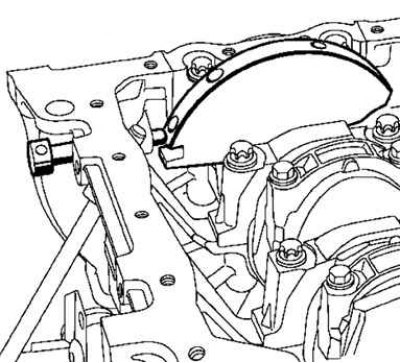

Рис. 2.77. Проверка блокировки коленчатого вала: 1 – паз коленчатого вала; 2 – ребра
Паз коленчатого вала должен находиться между двумя ребрами (рис. 2.77).

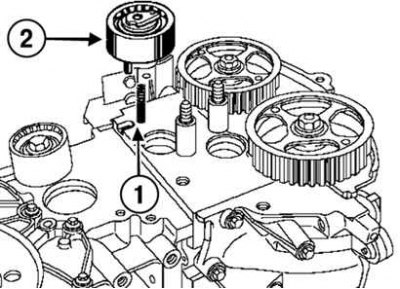

Рис. 2.78. Установка натяжного ролика: 1 – выступ; 2 – паз
Установите натяжной ролик, расположив его выступ в пазу (рис. 2.78).
Установите зубчатый шкив коленчатого вала, ремень привода ГРМ и обводной ролик.
Затяните требуемым моментом (50 Н·м) болт крепления обводного ролика.
Проверка натяжения ремня
Внимание! Не вращайте натяжной ролик против часовой стрелки.

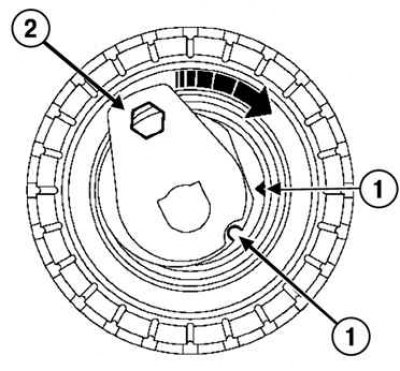

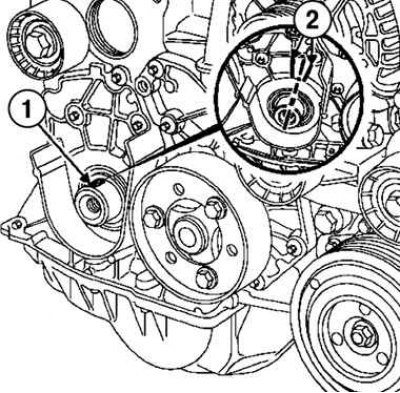

Рис. 2.79. Совмещение меток на натяжном ролике: 1 – метки; 2 – ключ
Совместите метки на натяжным ролике с помощью шестигранного ключа на 6 мм (рис. 2.79).
Затяните требуемым моментом (7 Н·м) гайку крепления оси натяжного ролика.
Установите приспособления (Mot. 1509) с шестернями и (Mot. 1509–01) для блокировки зубчатых шкивов распределительных валов.
Затяните болт и гайку с буртиком.
Заверните гайки крепления зубчатых шкивов до касания со шкивами распределительных валов.
Затяните требуемым моментом:
- гайки шпилек крепления зубчатых шкивов (80 Н·м);
- старый болт крепления фазорегулятора распределительного вала впускных клапанов (30 Н·м);
- гайку крепления шкива распределительного вала выпускных клапанов (30 Н·м).

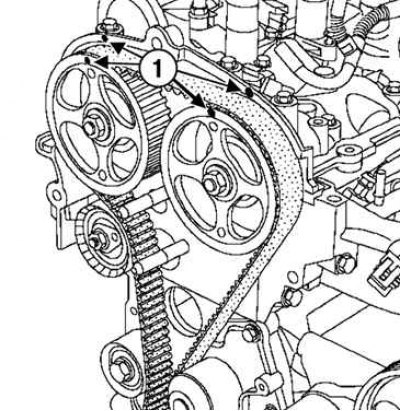

Рис. 2.80. Установка положения зубчатых шкивов распределительных валов относительно крышек подшипников: 1 – метки совмещения
Снимите приспособление (Mot. 1509) с приспособлением (Mot. 1509-01).
Установите приспособление (Mot. 1509) для блокировки зубчатых шкивов распределительных валов.
Затяните болт и гайку с буртиком.
Заверните гайки крепления зубчатых шкивов до касания со шкивами распределительных валов.
Затяните требуемым моментом:
- гайки шпилек крепления зубчатых шкивов (80 Н·м);
- гайки крепления зубчатых шкивов распределительных валов впускных и выпускных клапанов (30 Н·м).
Снимите приспособление (Mot. 1509) с приспособлением (Mot. 1509-01).
Нанесите карандашом метки положения зубчатых шкивов распределительных валов относительно крышек подшипников распределительных валов.
Совместите фиксатор ВМТ (Mot. 1054) и приспособление для фиксации распределительных валов (Mot. 1496).
Проверните коленчатый вал на два оборота по часовой стрелке (если смотреть со стороны привода ГРМ).
Установка
Установите нижнюю и верхнюю крышки привода ГРМ.
Внимание! Обязательно замените болт крепления и шкив коленчатого вала.
Заблокируйте маховик двигателя большой отверткой.
Затяните болт крепления шкива коленчатого вала моментом 40 Н·м, затем доверните на 110°+10°.
Внимание! Чтобы не повредить шкив коленчатого вала, не запускайте двигатель, если не установлен ремень привода вспомогательных агрегатов.
Установите ремень привода вспомогательных агрегатов.
Установите пробку отверстия под фиксатор верхней мертвой точки, нанеся небольшое количество герметика.
Установите новые заглушки распределительного вала впускных клапанов и распределительного вала выпускных клапанов.
Установка остальных компонентов производится в порядке, обратном снятию.
Таблица 2.8. Необходимые приспособления и специнструмент
| Маркировка | Наименование |
| Mot. 1453 | Регулируемая опорная перекладина с удерживающими ремнями для вывешивания двигателя |
| Mot. 1453-01 | Дополнительная гайка с рукояткой к подъемнику двигателя Mot. 1453 |
| Mot. 1672 | Приспособление для поддержания двигателя |
| Mot. 1054 | Фиксатор ВМТ |
| Mot. 1509 | Приспособление для фиксации зубчатых шкивов распределительных валов |
| Mot. 1509-01 | Комплект переходников приспособления Mot. 1509 |
| Mot. 799-01 | Фиксатор зубчатых шкивов распределительных валов |
| Mot. 1496 | Приспособление для фиксации распределительных валов |
| Mot. 1487 | Приспособление для установки крышек распределительного вала (диаметр 57 мм) |
| Mot. 1448 | Щипцы для упругих хомутов с дистанционным захватом |
Таблица 2.7. Моменты затяжек при снятии и установке ремня привода ГРМ
| Элемент | Моменты затяжки, Нм |
| Гайки крепления зубчатых шкивов | 80 |
| Шпильки крепления зубчатых шкивов | 80 |
| Болт крепления обводного ролика | 50 |
| Гайку крепления оси натяжного ролика | 7 |
| Гайки шпилек крепления зубчатых шкивов | 80 |
| Болт крепления фазорегулятора распределительного вала впускных клапанов | 30 |
| Гайка крепления шкива распределительного вала выпускных клапанов | 30 |
| Гайки крепления зубчатых шкивов распределительных валов впускных и выпускных клапанов | 30 |
| Гайки крепления зубчатых шкивов | 80 |
| Гайка крепления оси натяжного ролика | 28 |
| Болт крепления фазорегулятора распределительного вала впускных клапанов | 30 |
| Болт крепления фазорегулятора распределительного вала впускных клапанов | 100 |
| Заглушка шкива распределительного вала выпускных клапанов | 25 |
| Гайка крепления зубчатого шкива распределительного вала выпускных клапанов | 86°±6° |
| Гайки крепления зубчатых шкивов распределительных валов выпускных и выпускных клапанов | 86°±6° |
| Гайки крепления зубчатых шкивов распределительных валов выпускных и выпускных клапанов | 30, затем доверните на 86°±6° |
| Болт крепления шкива коленчатого вала моментом | 40, затем доверните на 110°±10° |
| Болты М6 крепления нижней крышки привода ГРМ | 80 |
| Болты М8 крепления нижней крышки привода ГРМ | 20 |
