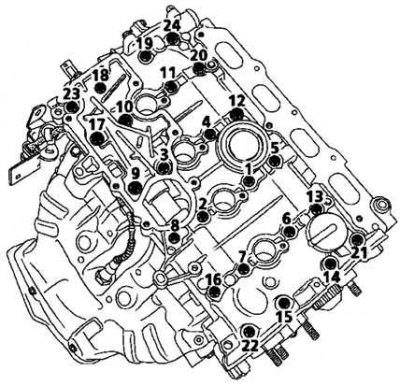

Рис. 2.116. Порядок затягивания болтов крепления крышки и головки блока цилиндров
Затяните в показанном на рисунке 2.116 порядке требуемым моментом:
- болты крепления головки блока цилиндров 13–20–22–23 (8 Н·м),
- болты крепления крышки головки цилиндров с 1–12, с 14–19 и 21–24 (15 Н·м).
Ослабьте затяжку болтов крепления крышки головки цилиндров 13–20–22–23.
Затяните в указанном порядке требуемым моментом болты крепления крышки головки цилиндров 13–20–22–23 (15 Н·м).
Оригинал публикации на портале [Renaultbook.ru]
Закрепите магнитную стойку на головке блока цилиндров, используя для этого крепежную планку приспособления (Mot. 588), притянув ее болтами крепления маслоотделителя и распорными втулками, имеющими следующие размеры:
- наружный диаметр 18 мм,
- диаметр отверстия под болт 89 мм, -высота 15 мм (рис. 2.117).

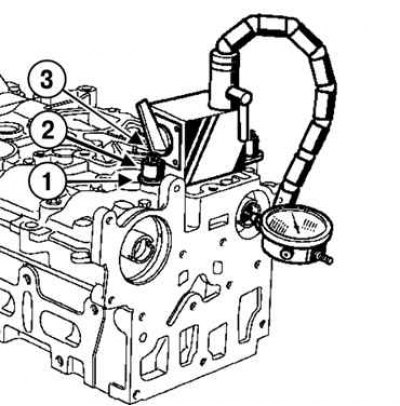

Рис. 2.117. Установка магнитной стойки на головке блока цилиндров: 1 – крепежная планка; 2 – распорные втулки; 3 – болты

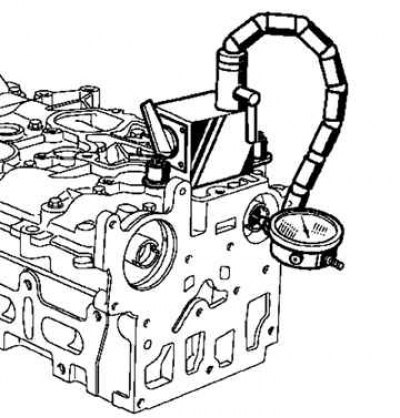

Рис. 2.118. Проверка осевого перемещения
Проверьте осевое перемещение, которое должно находиться в пределах 0,08–0,178 мм (рис. 2.118).
Снимите крышку головки блока цилиндров и распределительные валы.
