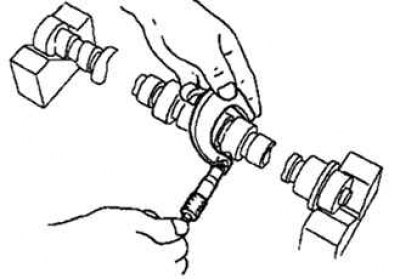

Рис. 2.114. Измерение диаметров опорных шеек
Измерьте диаметр опорных распределительных валов (рис. 2.114).
Диаметр шеек распределительного вала:
- шейки №1,2, 3, 4, 5 - 24,979–25,000 мм;
- шейка №6 - 27,979–28,000 мм.

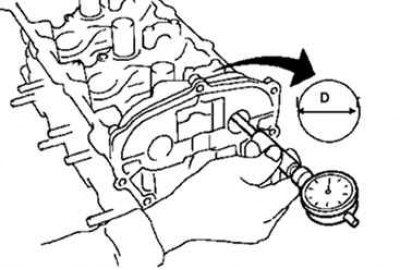

Рис. 2.115. Измерение диаметров отверстий опор распределительных валов
Измерьте диаметр каждого отверстия опор распределительных валов (рис. 2.115).
Диаметр отверстий опор распределительных валов:
- шейки №1,2, 3, 4, 5 - 25,040–25,061 мм;
- шейка №6 - 28,040–28,061 мм.
