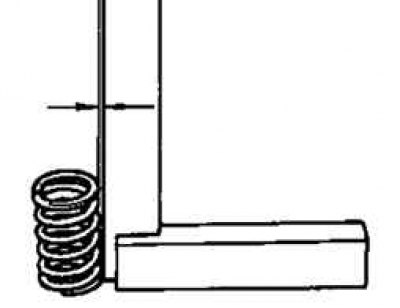

Рис. 2.122. Проверка клапанных пружин
Проверьте отклонение пружины от вертикали, которое не должно превышать 1,2 мм (рис. 2.122).
Проверьте тарировку пружин.
Длина пружин под нагрузкой:
- под нагрузкой 18–20 Н длина пружины составляет 34,50 мм;
- под нагрузкой 56,3–61,7 Н длина пружины составляет 24,50 мм;
- длина пружины в свободном состоянии 41,30 мм (рис. 2.123).
Материал взят с интернет-портала www.RenaultBook.ru

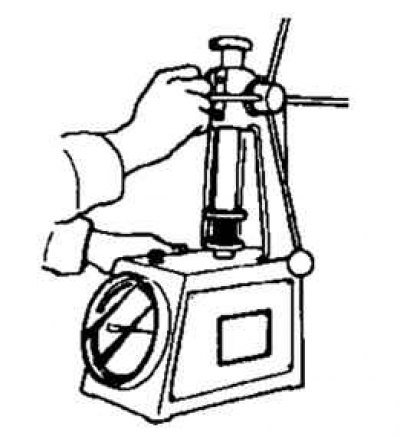

Рис. 2.123. Проверка тарировки пружины
