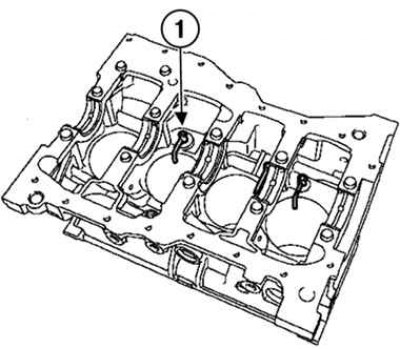

Рис. 2.143. Снятие форсунок охлаждения днищ поршней: 1 – поршни
Снимите форсунки охлаждения днищ поршней (рис. 2.143).
Не извлекайте шарик, чтобы стружка не попала в масляный канал.
Рассверлите форсунки для охлаждения днищ поршней сверлом диаметром 7 мм.

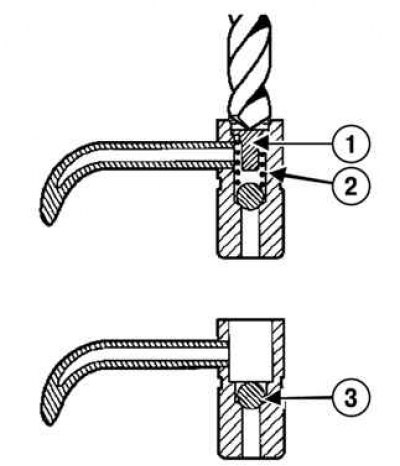

Рис. 2.144. Снятие упорной втулки и пружины: 1 – втулка; 2 – пружина; 3 – шарик
Снимите упорную втулку пружины и саму пружину (рис. 2.144).
(Оригинал публикации на портале: RENAULTBOOK)

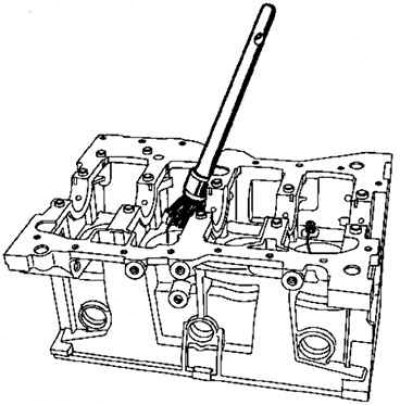

Рис. 2.145. Удаление металлических опилок
Удалите кистью металлические опилки (рис. 2.145).
Заверните в форсунки приспособление (Mot. 1485) или (Mot. 1485-01) с помощью шестигранного ключа на 6 мм, вставив его в приспособление.

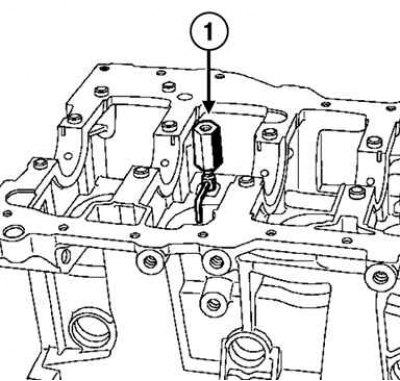

Рис. 2.146. Установка специального приспособления в форсунку: 1 – специальное приспособление

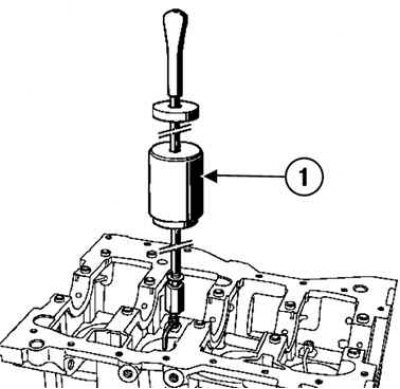

Рис. 2.147. Установка инерционного съемника: 1 – съемник
Наверните инерционный съемник (Emb. 880) на приспособление (Mot. 1485 или Mot. 1485-01) (рис. 2.147).
Снимите форсунки.
