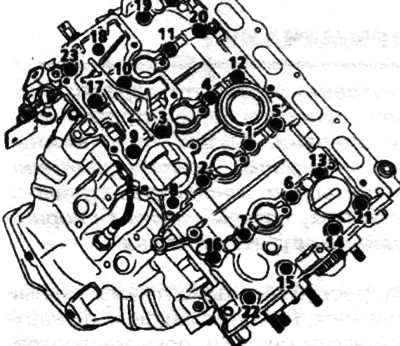

Затяните в указанном на рисунке порядке требуемым моментом:
- болты крепления головки блока цилиндров 13 -20-22-23 (8 Нм),
- болты крепления крышки головки цилиндров с 1- 12, с 14-19 и 21-24 (15 Нм).
Ослабьте затяжку болтов крепления крышки головки цилиндров 13-20-22 -23. Затяните в указанном порядке требуемым моментом болты крепления крышки головки цилиндров 13-20-22-23 (15 Нм).
Закрепите магнитную стойку на головке блока цилиндров, используя для этого крепежную планку приспособления (Mot. 588), притянув ее болтами крепления маслоотделителя и распорными втулками, имеющими следующие размеры:
- наружный диаметр 18 мм,
- диаметр отверстия под болт 89 мм, высота 15 мм.
Материал взят с интернет-портала: Renaultbook.ru

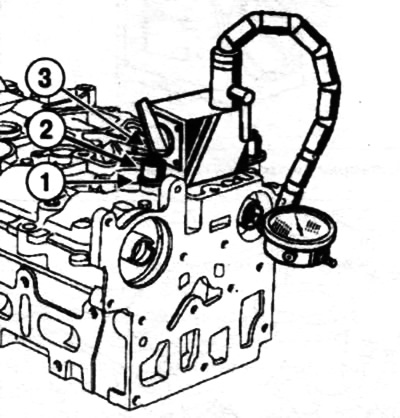

Установка магнитной стойки на головке блока цилиндров:
1 — крепежная планка;
2 — распорные втулки;
3 — болты.

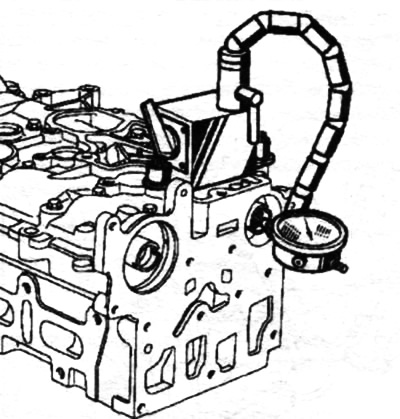

Проверьте осевое перемещение, которое должно находиться в пределах 0,08-0,178 мм.
Снимите крышку головки блока цилиндров и распределительные валы.
