Снятие и установка зубчатого ремня привода газораспределительного механизма, двигатель К4М (16 клапанов) (Renault Logan 2)

Снятие ремня привода газораспределительного механизма

1. Поместить автомобиль на двустоечный подъемник.

2. Отсоединить отрицательную клемму аккумуляторной батареи.

3. Снять воздухозаборник и воздушный резонатор.

4. Снять правое переднее колесо.

5. Снять ремень привода навесного оборудования.

6. Снять шкив коленчатого вала.

7. Снять правую монтажную опору двигателя.

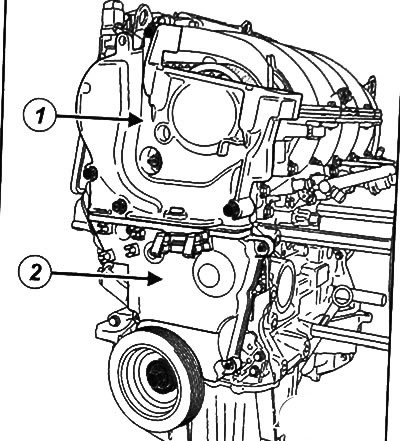

8. Отвернуть болты крепления и снять верхнюю крышку привода газораспределительного механизма (1).



9. Отвернуть болты крепления и снять нижнюю крышку привода газораспределительного механизма (2).

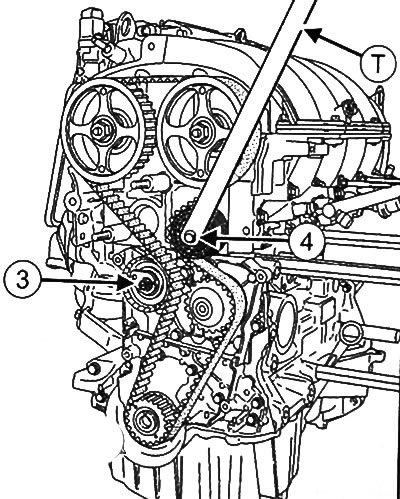

10. Ослабить гайку (3) натяжного ролика зубчатого ремня.

Примечание: Соблюдать осторожность, чтобы при снятии зубчатого ремня привода газораспределительного механизма не уронить звездочку коленчатого вала.

11. Отвернуть болт (4) фиксированного ролика, используя специальный инструмент для затяжки болта эксцентрикового натяжного ролика (ключ Torx 8 мм с квадратом 12.7 мм) (Mot. 1368).

12. Снять фиксированный ролик зубчатого ремня.

13. Снять зубчатый ремень привода газораспределительного механизма.

14. Отвернуть гайку и снять натяжной ролик зубчатого ремня.

15. Снять звездочку (зубчатый шкив) коленчатого вала.

Установка ремня привода газораспределительного механизма, способ 1

Внимание: Обязательно заменять новыми зубчатый ремень привода газораспределительного механизма, натяжной ролик зубчатого ремня, болт шкива коленчатого вала, фиксированный ролик зубчатого ремня и торцевые заглушки распределительных валов.

Примечание: Данная процедура применяется в случае замены любых компонентов привода газораспределительного механизма, не требующей ослабления одной или обеих звездочек (зубчатых шкивов) распределительных валов.

Внимание: Обезжирить торец коленчатого вала (со стороны привода газораспределительного механизма), упорную поверхность и установочное отверстие зубчатого шкива, установочную поверхность шкива на коленчатом валу, торец распределительного вала (со стороны привода газораспределительного механизма). Это предотвратит проскальзывание приводного ремня, которое может стать причиной повреждений двигателя.

1. Поместить канавки распределительных валов горизонтально со смещением вниз от осей валов.

2. Установить шаблон (Mot. 1496) (5) на торцы распределительных валов.



3. С помощью болта такелажной проушины (6) зафиксировать шаблон (Mot. 1496).

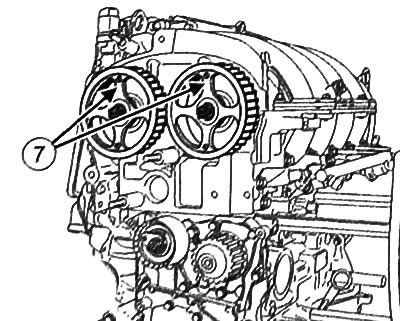

4. Поместить эмблемы RENAULT (7), выгравированные на перемычках звездочек распределительных валов, вертикально и чтобы они располагались сверху.

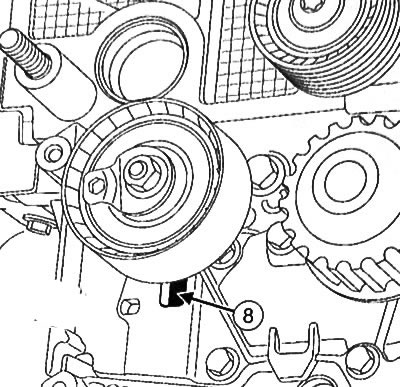

5. Установить новый натяжной ролик зубчатого ремня, поместив выступ натяжного ролика в канавку (8).



6. Наживить, не затягивая, гайку натяжного ролика.

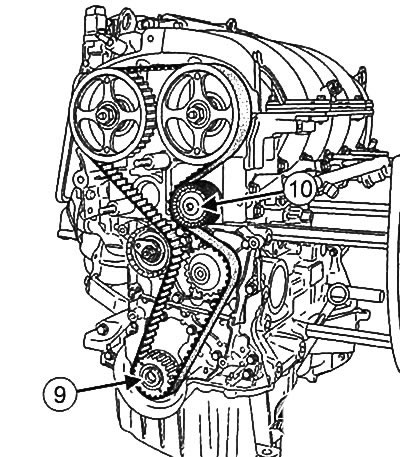

7. Установить звездочку коленчатого вала (9).



8. Установить новый зубчатый ремень привода газораспределительного механизма.

9. Установить новый фиксированный ролик зубчатого ремня (10).

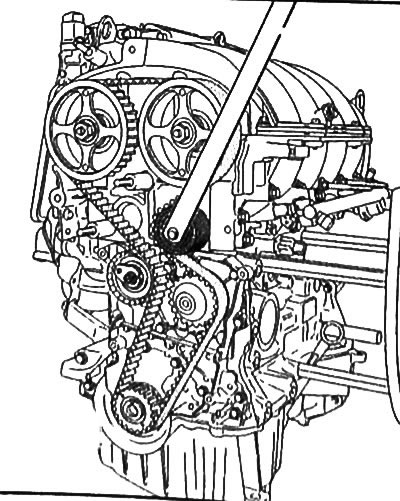

10. Затянуть болт фиксированного ролика зубчатого ремня моментом 50 Н·м, используя специальный инструмент для затяжки болта эксцентрикового натяжного ролика (ключ Torx 8 мм с квадратом 12.7 мм) (Mot. 1368).

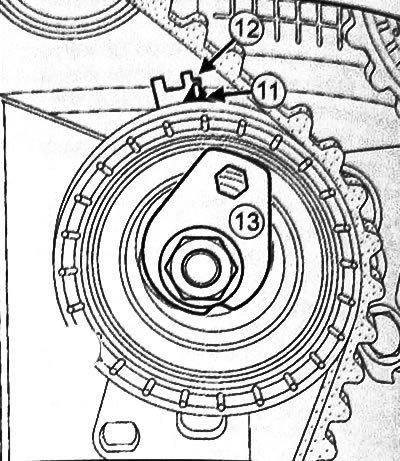

11. Поместить указатель регулятора (11) напротив метки (12), повернув эксцентрик (13) по часовой стрелке с помощью 6 мм ключа Аллена (ключа шестигранника).



12. Затянуть гайку натяжного ролика зубчатого ремня моментом 7 Н·м.



13. Вставить установочный штифт ВМТ (Mot. 1489) в блок цилиндров.

Примечание:

Существует два типа нижней крышки привода газораспределительного механизма:

• без заслонки,
• с заслонкой.

Нижняя крышка привода газораспределительного механизма с заслонкой

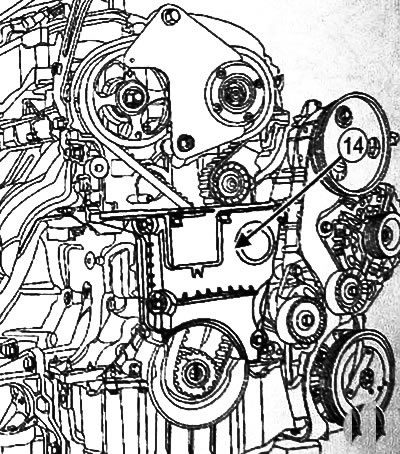

14. Установить нижнюю крышку привода газораспределительного механизма (14).



15. Затянуть болты нижней крышки привода газораспределительного механизма моментом 12 Н·м.

Продолжение процедуры установки независимо от типов нижней крышки привода газораспределительного механизма

16. Установить новый шкив коленчатого вала.

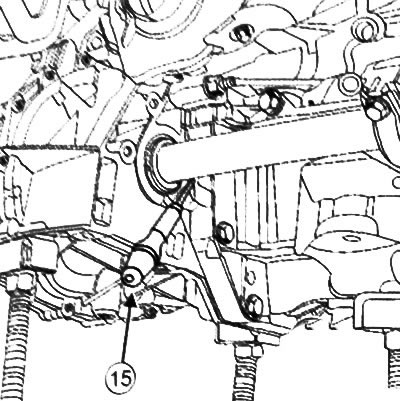

17. С помощью отвертки (15) убедиться в том, что маховик не проворачивается (по часовой стрелке со стороны привода газораспределительного механизма), в противном случае необходимо с помощью отвертки вернуть коленчатый вал назад до упора в установочный штифт ВМТ (Mot. 1489) (16). Канавка коленчатого вала должна находиться сверху.





18. Затянуть болт шкива нового коленчатого вала моментом 40 Н·м, а затем дотянуть на угол 145±15° (коленчатый вал должен упираться в установочный штифт ВМТ (Mot. 1489)).

Нижняя крышка привода газораспределительного механизма с заслонкой

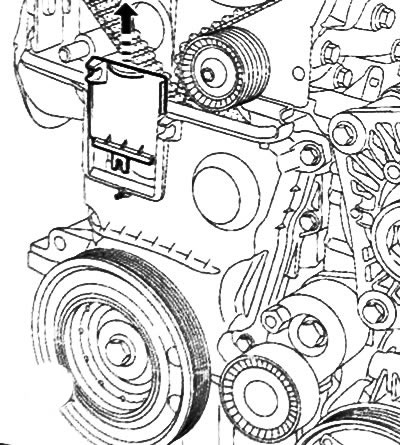

19. Снять заслонку с нижней крышки привода газораспределительного механизма.

Продолжение процедуры установки независимо от типов нижней крышки привода газораспределительного механизма

20. Отвернуть болт крепления и снять шаблон (Mot. 1496) с распределительных валов.

21. Извлечь установочный штифт ВМТ ЧЛ(Л. 1489) из блока цилиндров.

22. Провернуть коленчатый вал на два оборота по часовой стрелке со стороны привода газораспределительного механизма до совмещения меток, нанесенных предварительно (на фазовращателе распределительного вала), после чего вкрутить установочный штифт ВМТ (Mot. 1489) в блок цилиндров.

23. Медленно провернуть коленчатый вал до контакта с установочным штифтом ВМТ (Mot. 1489).

24. Извлечь установочный штифт ВМТ (Mot. 1489) с блока цилиндров.

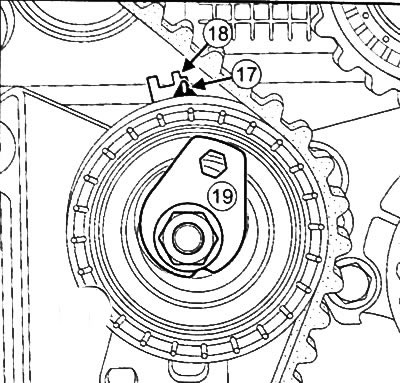

25. Убедиться в том, что указатель регулятора (17) находится напротив паза (18).



26. Если это не так:

• Ослабить гайку натяжного ролика зубчатого ремня на один оборот, удерживая эксцентрик 6 мм ключом Аллена (ключом-шестигранником).
• Постепенно сместить указатель регулятора (17) до совмещения с меткой (18), поворачивая эксцентриковый кулачок (19) по часовой стрелке.
• Затянуть гайку натяжного ролика моментом 27 Н·м.

Примечание: Перед проверкой фаз газораспределения убедиться в том, что указатель натяжного ролика совпадает с пазом (см. выше).

27. Вкрутить установочный штифт ВМТ (Mot. 1489) в блок цилиндров.

28. Медленно провернуть коленчатый вал до контакта с установочным штифтом ВМТ (Mot. 1489).



29. Поместить (без усилий) шаблон (Mot. 1496) на торцы распределительных валов (канавки торцов распределительных валов должны располагаться горизонтально со смещением вниз от осей валов).

Примечание: Если установочный шаблон не вставляется, необходимо повторить процедуру регулировки фаз газораспределения.

30. Снять установочный шаблон (Mot. 1496).

31. Извлечь установочный штифт ВМТ (Mot. 1489) из блока цилиндров.

Нижняя крышка привода газораспределительного механизма с заслонкой

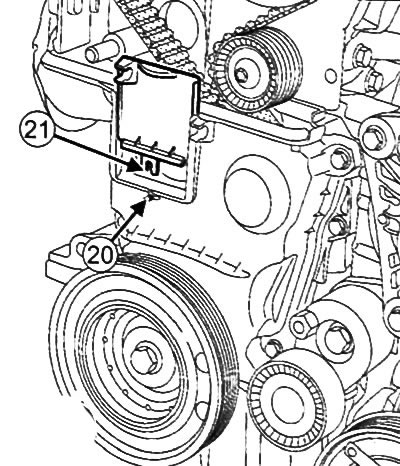

32. Установить заслонку нижней крышки привода газораспределительного механизма, убедившись, что установочный штифт (20) правильно вставляется в паз (21).

Нижняя крышка привода газораспределительного механизма без заслонки

33. Установить нижнюю крышку привода газораспределительного механизма.

34. Затянуть болты крепления нижней крышки привода газораспределительного механизма моментом 12 Н·м.

35. Нанести каплю силиконового герметика на заглушку отверстия под установочный штифт ВМТ и затянуть её моментом 20 Н·м.

36. Установить верхнюю крышку привода газораспределительного механизма и затянуть болты и гайки крепления моментом 46 Н·м.

37. Установить новую торцевую заглушку впускного распределительного вала с помощью оправки диаметром 57 мм (Mot. 1487).

38. Установить новую торцевую заглушку выпускного распределительного вала с помощью оправки диаметром 43 мм (Mot. 1488).

39. Установить такелажную проушину со стороны маховика и затянуть крепежные болты моментом 10 Н·м.

40. Установить правую монтажную опору двигателя.

41. Установить шкив коленчатого вала.

42. Установить ремень привода навесного оборудования.

43. Установить переднее правое колесо на автомобиль.

44. Установить воздушный резонатор и воздухозаборник.

45. Подсоединить аккумуляторную батарею.

Установка ремня привода газораспределительного механизма, способ 2

Внимание: Обязательно заменять новыми зубчатый ремень привода газораспределительного механизма, натяжной ролик зубчатого ремня, болт шкива коленчатого вала, фиксированный ролик зубчатого ремня и торцевые заглушки распределительных валов.

Примечание: Данная процедура используется при замене любых компонентов привода газораспределительного механизма, требующей ослабления одной или обеих звездочек распределительных валов.

1. Установить приспособление для фиксации и регулировки зубчатых шкивов распределительных валов (Mot. 1490-01) на звездочки распределительных валов, используя приспособление для фиксации зубчатого шкива (Mot. 799-01).



2. Ослабить гайки (22) каждой звездочки распределительного вала.

3. Снять приспособление для фиксации и регулировки зубчатых шкивов распределительных валов (Mot. 1490-01) с блока цилиндров.

4. Отвернуть гайки звездочек распределительных валов.

5. Снять звездочки распределительных валов.

Внимание: Обезжирить торец коленчатого вала (со стороны привода газораспределительного механизма), упорную поверхность и установочное отверстие зубчатого шкива, установочную поверхность шкива на коленчатом валу, торец распределительного вала (со стороны привода газораспределительного механизма). Это предотвратит проскальзывание приводного ремня, которое может стать причиной повреждений двигателя.

6. Поместить канавки на торцах распределительных валов горизонтально со смещением вниз от осей валов.



7. Установить шаблон (Mot. 1496) (23) на торцы распределительных валов.

8. Болтом Мб (24) зафиксировать шаблон (Mot. 1496).



9. Установить звездочки коленчатого и распределительных валов.

10. Наживить гайки звездочек распределительных валов.

11. Вставить установочный штифт ВМТ (Mot. 1489) в блок цилиндров.

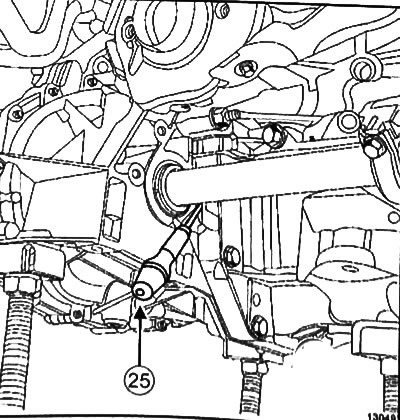

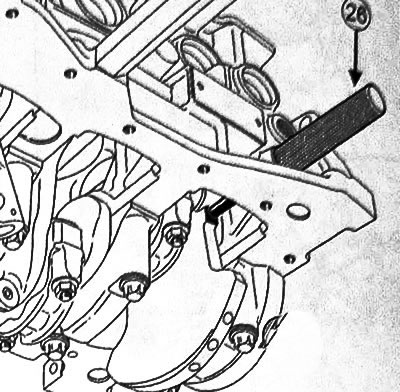

12. С помощью отвертки (25) убедиться в том, что маховик не проворачивается (по часовой стрелке со стороны привода газораспределительного механизма), в противном случае необходимо с помощью отвертки вернуть коленчатый вал назад до упора в установочный штифт ВМТ (Mot. 1489) (26). Канавка коленчатого вала должна находиться сверху.

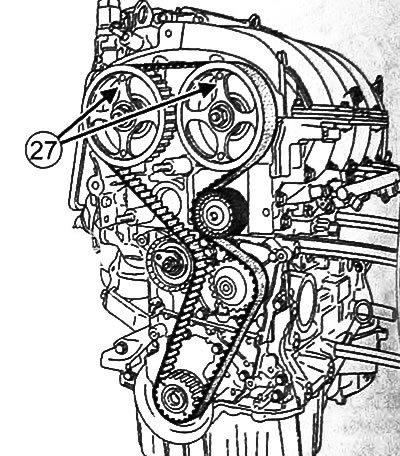

13. Поместить эмблемы RENAULT (27), выгравированные на перемычках звездочек распределительных валов, вертикально и чтобы они располагались сверху.

[Текст предоставлен онлайн-ресурсом: www.Renaultbook.ru]

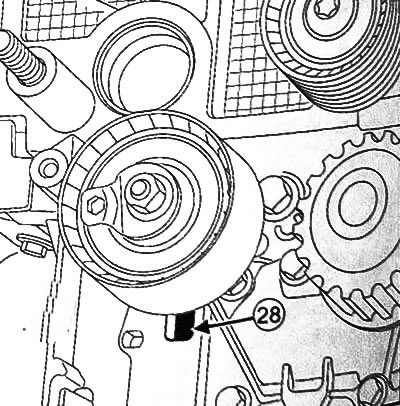

14. Установить новый натяжной ролик зубчатого ремня, поместив выступ натяжного ролика в канавку (28).



15. Наживить, не затягивая, гайку натяжного ролика.

16. Установить новый зубчатый ремень привода газораспределительного механизма, начиная со звездочек распределительных валов (не смещая звездочки).

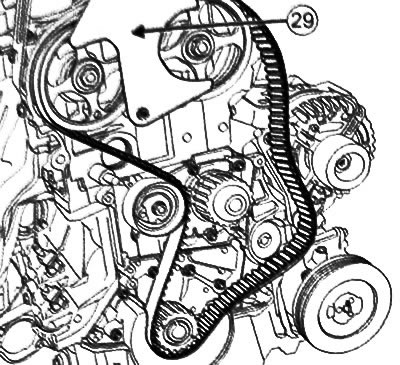

17. Установить приспособление для фиксации и регулировки зубчатых шкивов распределительных валов (Mot. 1490-01) (29) на звездочки распределительных валов (использовать болты и гайки верхней крышки привода газораспределительного механизма для установки приспособления)

Примечание:

• Следить за тем. чтобы зубчатый ремень между двумя звездочками распределительных валов был натянут должным образом.
• Если двигатель оборудован звездочкой коленчатого вала с конусной втулкой, убедиться в том, что зубчатый ремень натянут должным образом между' звездочкой выпускного распределительного вала и звездочкой коленчатого вала.

18. Установить новый фиксированный ролик зубчатого ремня привода газораспределительного механизма.



19. Затянуть болт фиксированного ролика моментом 50 Н·м, используя специальный инструмент для за-тяжки болта эксцентрикового натяжного ролика (ключ Torx 8 мм с квадратом 12.7 мм,) (Mot. 1368).

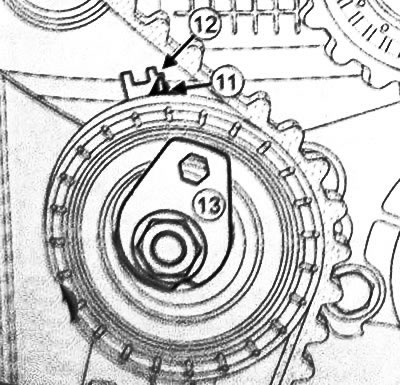

20. Поместить указатель регулятора (11) напротив метки (12), повернув эксцентрик (13) по часовой стрелке с помощью 6 мм ключа Аллена (ключа шестигранника).



21. Затянуть гайку натяжного ролика зубчатого ремня моментом 7 Н·м.

Примечание:

Существует два типа нижней крышки привода газораспределительного механизма:

• без заслонки,
• с заслонкой.

Нижняя крышка привода газораспределительного механизма с заслонкой

22. Установить нижнюю крышку привода газораспределительного механизма (33).



23. Затянуть болты нижней крышки привода газораспределительного механизма моментом 12 Н·м.

Продолжение процедуры установки независимо от типов нижней крышки привода газораспределительного механизма

24. Установить новый шкив коленчатого вала.

25. Затянуть болт шкива нового коленчатого вала моментом 40 Н·м, а затем дотянуть на угол 145±15° (коленчатый вал должен упираться в установочный штифт ВМТ (Mot. 1489)).

Нижняя крышка привода газораспределительного механизма с заслонкой

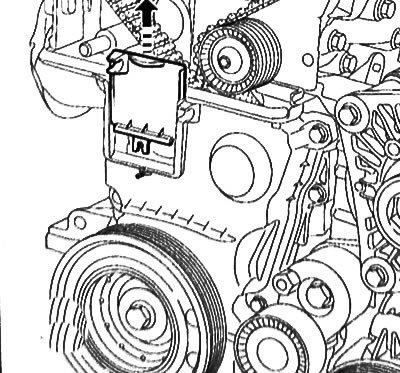

26. Снять заслонку с нижней крышки привода газораспределительного механизма.



Продолжение процедуры установки независимо от типов нижней крышки привода газораспределительного механизма

27. Отвернуть болт крепления и снять шаблон (Mot. 1496) с распределительных валов.

28. Извлечь установочный штифт ВМТ (Mot. 1489) из блока цилиндров.

29. Снять приспособление для фиксации и регулировки зубчатых шкивов распределительных валов (Mot. 1490-01).

30. Провернуть коленчатый вал на два оборота по часовой стрелке со стороны привода газораспределительного механизма до совмещения меток, нанесенных предварительно (на фазовращателе распределительного вала), после чего вкрутить установочный штифт ВМТ (Mot. 1489) в блок цилиндров.

31. Медленно провернуть коленчатый вал до контакта с установочным штифтом ВМТ (Mot. 1489).

32. Извлечь установочный штифт ВМТ (Mot. 1489) с блока цилиндров.

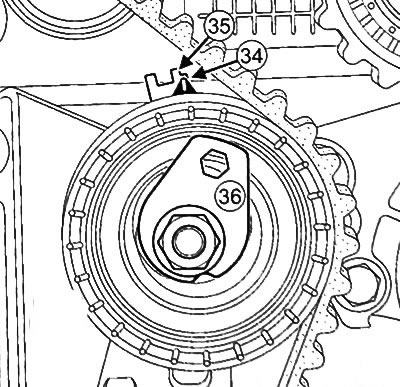

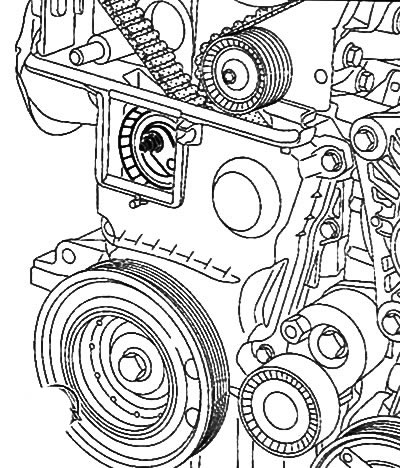

33. Убедиться в том, что указатель регулятора (34) находится напротив паза (35).





34. Если это не так:

• Ослабить гайку натяжного ролика зубчатого ремня на один оборот, удерживая эксцентрик 6 мм ключом Аллена (ключом-шестигранником).
• Постепенно сместить указатель регулятора (34) до совмещения с меткой (35), поворачивая эксцентриковый кулачок (36) по часовой стрелке.
• Затянуть гайку натяжного ролика моментом 27 Н·м.

Примечание: Перед проверкой фаз газораспределения убедиться в том, что указатель натяжного ролика совпадает с пазом (см. выше)

35. Вкрутить установочный штифт ВМТ (Mot. 1489) в блок цилиндров.

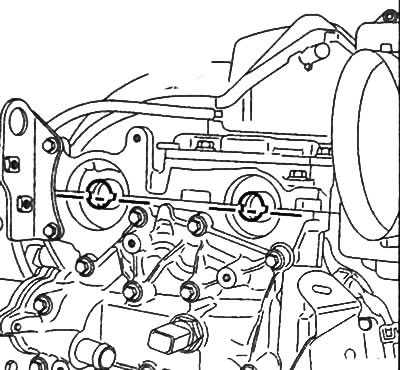

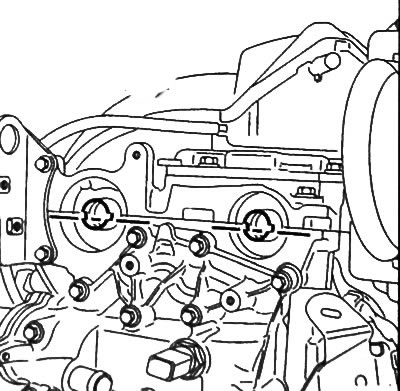

36. Медленно провернуть коленчатый вал до контакта с установочным штифтом ВМТ (Mot. 1489).



37. Поместить (без усилий) шаблон (Mot. 1496) на торцы распределительных валов (канавки торцов распределительных валов должны располагаться горизонтально со смещением вниз от осей валов).

Примечание: Если установочный шаблон не вставляется, необходимо повторить процедуру регулировки фаз газораспределения.

38. Снять установочный шаблон (Mot. 1496).

39. Извлечь установочный штифт ВМТ (Mot. 1489) из блока цилиндров.

Нижняя крышка привода газораспределительного механизма с заслонкой

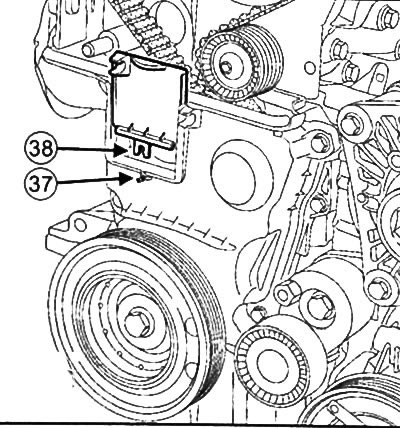

40. Установить заслонку нижней крышки привода газораспределительного механизма, убедившись, что установочный штифт (37) правильно вставляется в паз (38).

Нижняя крышка привода газораспределительного механизма без заслонки

41. Установить нижнюю крышку привода газораспределительного механизма.

42. Затянуть болты крепления нижней крышки привода газораспределительного механизма моментом 12 Н·м.

43. Нанести каплю силиконового герметика на заглушку отверстия под установочный штифт ВМТ и затянуть её моментом 20 Н·м.

44. Установить верхнюю крышку привода газораспределительного механизма и затянуть болты и гайки крепления моментом 46 Н·м.

45. Установить новую торцевую заглушку впускного распределительного вала с помощью оправки диаметром 57 мм (Mot. 1487).

46. Установить новую торцевую заглушку выпускного распределительного вала с помощью оправки диаметром 43 мм (Mot. 1488).

47. Установить такелажную проушину со стороны маховика и затянуть крепежные болты моментом 10 Н·м.

48. Установить правую монтажную опору двигателя.

49. Установить шкив коленчатого вала.

50. Установить ремень привода навесного оборудования.

51. Установить переднее правое колесо на автомобиль.

52. Установить воздушный резонатор и воздухозаборник.

53. Подсоединить аккумуляторную батарею.
