Примечание. Необходимо заменить гайку типа "Nylstop" на гайку "Enko" (устанавливается без применения прихватывающего компаунда). Если автомобиль уже оснащен гайкой типа "Enko", нет необходимости заменять ее - она может использоваться четыре раза. На моделях с РКПП при установке потребуются новые цилиндрические штифты, крепящие приводной вал к дифференциалу.
Примечание. Пазы внешнего ШРУСа покрыты прихватывающим компаундом. Поэтому для снятия сборки ступицы с конца приводного вала потребуется съемник.
Снятие
1. Снимите колпак колеса/колпачок ступицы (где имеется), затем ослабьте гайку приводного вала, а также болты колеса.
2. Заблокируйте задние колеса, взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите переднее колесо.
3. На моделях, оборудованных ABS, снимите датчик скорости вращения колеса как описано в Главе Тормозная система.

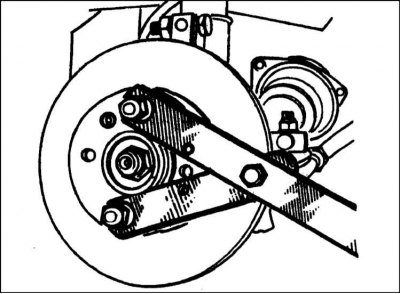

4. Снимите крепежную гайку приводного вала. Если гайка не была ослаблена, пока автомобиль не был поддомкрачен (обратитесь к параграфу 1), установите в ступицу два болта колеса и надежно затяните их. Попросите ассистента твердо нажать на педаль тормоза, чтобы заблокировать ступицу, затем с помощью гнезда и удлинительного стержня ослабьте и снимите гайку. В качестве альтернативы, изготовьте раздвоенный инструмент из двух кусков стальной полосы (один длинный, один короткий), соединив их болтом с гайкой. Прикрепите инструмент к ступице, используя два болта колеса, и, удерживая ее таким образом неподвижной, отверните крепежную гайку приводного вала.
5. Отверните два болта, крепящие сборку суппорта тормоза к поворотному кулаку, и снимите сборку с диска. Куском проволоки или шпагата подвяжите суппорт к пружине передней подвески, стараясь не натянуть тормозной шланг.

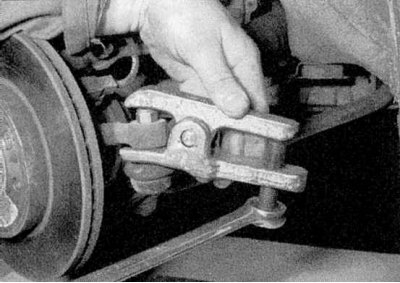

6. Ослабьте и снимите гайку, крепящую шаровый шарнир наконечника поперечной рулевой тяги к поворотному кулаку. Выпустите стержень шарового шарнира с помощью специального съемника (обратитесь к сопроводительной иллюстрации).

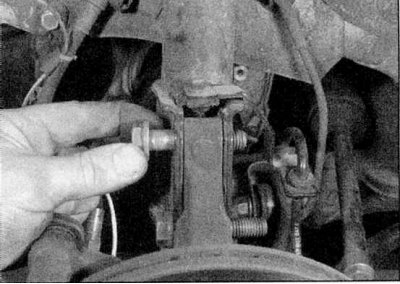

7.Ослабьте и снимите две гайки и их шайбы с болтов, крепящих поворотный кулак к стойке подвески. Обратите внимание, что гайки расположены на задней стороне стойки. Извлеките верхний болт, нижний болт на этом этапе должен остаться в рабочем положении (обратитесь к сопроводительной иллюстрации).
Левый приводной вал - модели с РКПП
1. Слейте трансмиссионное масло как описано в Главе Техническое обслуживание.

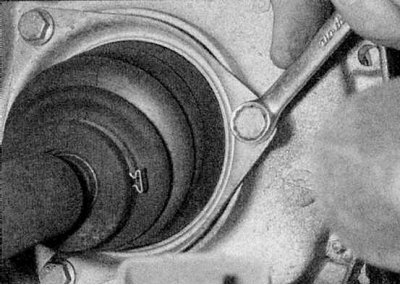

2. Ослабьте и снимите три болта крепления пластины защитного чехла к стенке трансмиссии (обратитесь к сопроводительной иллюстрации).

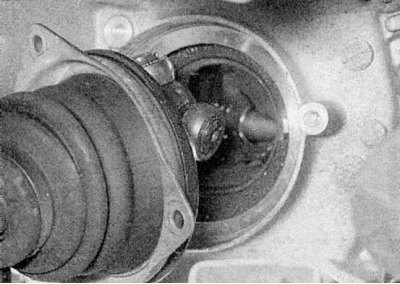

3. Выведите верхнюю часть поворотного кулака наружу, так чтобы трипод ШРУСа вышел из его корпуса (обратитесь к сопроводительной иллюстрации). Будьте готовы к выходу масла и следите за тем, чтобы с трипода не слетели ролики.

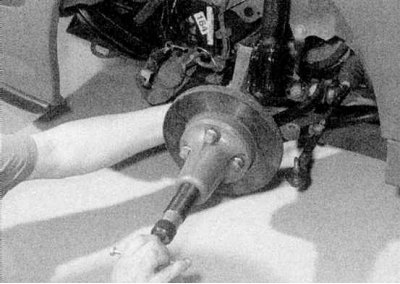

4. Снимите нижний болт, крепящий поворотный кулак к стойке подвески. Отделите внешний ШРУС от ступицы и снимите приводной вал, используя молоток и выколотку, выполненную из мягкого металла. Попросите ассистента придерживать при этом ступицу и постарайтесь не повредить защитные чехлы. Если этот метод не сработал, используйте съемник (обратитесь к сопроводительной иллюстрации). Заблокируйте сборку ступицы, вставив болты в основание стойки.
Правый приводной вал - модели с РКПП

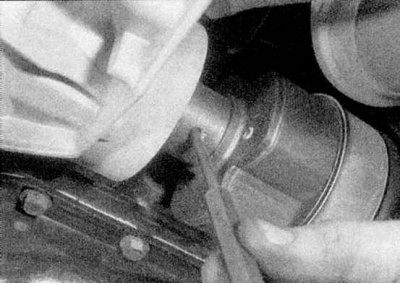

1. Поверните приводной вал так, чтобы стали видны цилиндрические штифты, крепящие внутренний ШРУС к валу боковой шестерни дифференциала. Используя молоток и пробойник диаметром 5 мм, вытесните цилиндрические штифты (обратитесь к сопроводительной иллюстрации). При установке должны быть использованы новые штифты.
2. Выведите верхнюю часть поворотного кулака наружу, так чтобы отделить внутренний ШРУС от вала боковой шестерни дифференциала. Снимите с вала шестерни уплотнительное кольцо (где имеется).
3. Снимите приводной вал как описано выше.
4. Потяните верхнюю часть поворотного кулака наружу и отделите внутренний ШРУС от приводного фланца.
5. Снимите приводной вал как описано выше.
Установка
1. Фирменные приводные валы Renault поставляются в картонной или пластиковой упаковке, чтобы предотвратить повреждение защитных чехлов. Даже слабый удар по чехлу может вызвать его прокол. Если снятый приводной вал не подлежит замене, рекомендуется поместить его в подобие такой упаковки, сделав ее из картона.
Левый приводной вал - модели с РКПП
1. Оботрите стенки картера трансмиссии и пазы внешнего ШРУСа.
2. Вставьте трипод ШРУСа в его корпус, поддерживая приводной вал в горизонтальном положении. Совместите отверстия крепежной пластины защитного чехла с отверстиями в картере дифференциала. Установите болты крепления и затяните их приведенным в Спецификациях усилием. Убедитесь, что защитный чехол не перекручен.
3. Очистите и высушите пазы ступицы и внешнего ШРУСа и нанесите на пазы приводного вала прихватывающий компаунд (Renault рекомендует Lostite Scelbloc).
4. Сместите верхнюю часть поворотного кулака внутрь, направляя приводной вал в ступицу.
5. Втолкните приводной вал полностью в ступицу, затем вставьте два крепежных болта стойки подвески (от передней части автомобиля). Установите на болты шайбы и гайки и затяните их приведенным в Спецификациях усилием Главы Подвеска и рулевое управление).
6. Очистите резьбу крепежных болтов кронштейна суппорта и покройте ее прихватывающим компаундом (Renault рекомендует Lostite Frenbloc). Установите суппорт в рабочее положение и затяните болты кронштейна суппорта приведенным в Спецификациях усилием Главы Тормозная система.
7. Заблокируйте ступицу и затяните крепежную гайку приводного вала регламентированным усилием затяжки. В качестве альтернативы, затяните гайку пока лишь слегка, отложив окончательную затяжку до момента, когда автомобиль будет опущен на колеса.
8. Убедитесь, что ступица вращается свободно, затем аккуратно снимите с чехлов ШРУСов защитную упаковку.
9. Установите колесо. Опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием. Если еще не выполнено, затяните также крепежную гайку приводного вала.
10. Заполните трансмиссию указанным в Спецификациях типом и количеством масла и проверьте его уровень (обратитесь к Главе Техническое обслуживание).
Правый приводной вал - модели с РКПП

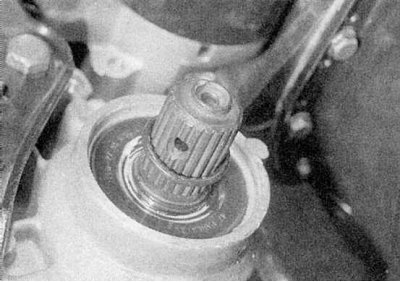

1. Очистите и просушите пазы внутреннего ШРУСа и вала боковой шестерни дифференциала. Нанесите на них небольшое количество молибденовой смазки (Renault рекомендует Molykote BR2). Где необходимо, установите на конец вала шестерни новое уплотнительное кольцо и сместите его по валу к сальнику трансмиссии (обратитесь к сопроводительной иллюстрации).

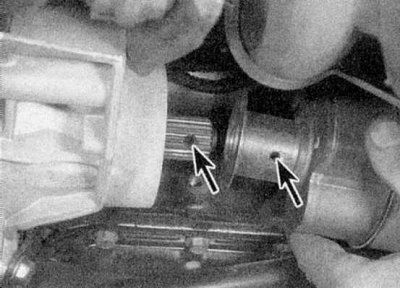

2. Насадите приводной вал на пазы вала боковой шестерни, совместив их отверстия под цилиндрические штифты (обратитесь к сопроводительной иллюстрации).

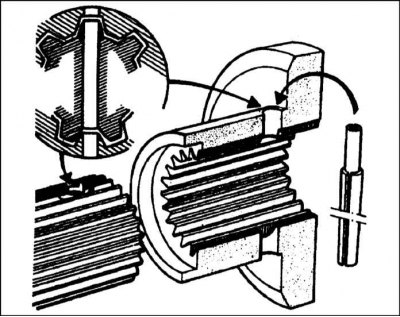

3a. Расположение цилиндрического штифта внутреннего ШРУСа правого приводного вала.

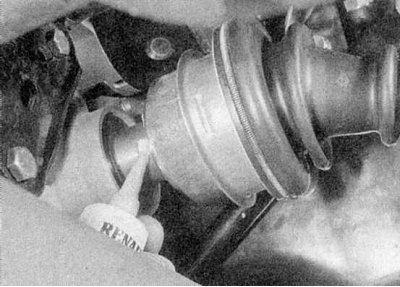

3b. Установите новые цилиндрические штифты, так чтобы их пазы отстояли друг от друга на 180°, затем нанесите на концы штифтов герметик (Renault рекомендует CAF 4/60 THIXO или Rhodoseal 5661) (обратитесь к иллюстрациям).
4. Выполните действия, описанные для ЛЕВОГО ПРИВОДНОГО ВАЛА - МОДЕЛИ С РКПП.
Оба приводных вала - модели с автоматической трансмиссией AD4
1. Очистите и просушите пазы внутреннего ШРУСа и вала боковой шестерни дифференциала. Нанесите на них небольшое количество молибденовой смазки (Renault рекомендует Molykote BR2).
2. Насадите внутренний ШРУС на пазы вала боковой шестерни.
3. Выполните действия, описанные для ЛЕВОГО ПРИВОДНОГО ВАЛА - МОДЕЛИ С РКПП .
