Снятие
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять блок воздушного фильтра (см. главу "Система впуска и выпуска").
3. Снять впускной коллектор (см. главу "Система впуска и выпуска").
4. Снять катушки зажигания.
5. Отцепить электропроводку от крышки коромысел.

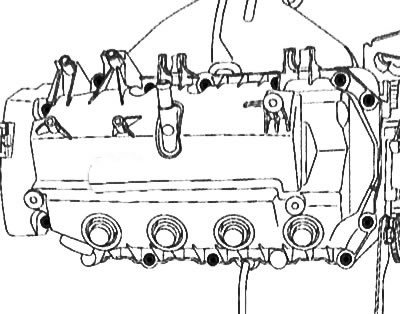

6. Отвернуть болты крепления и снять крышку коромысел с прокладкой.
(Смотрите первоисточник на этом ресурсе: RENAULTBOOK)
Установка
Внимание:
- Не царапать алюминиевые контактные поверхности, любые повреждения контактных поверхностей могут стать причиной утечек.
- Для обеспечения необходимой герметичности поверхности прокладки должны быть чистыми и не иметь следов смазки (не допускать отпечатков пальцев).
1. Очистить поверхность установки прокладки крышки коромысел мелкоабразивной наждачной бумагой.
2. С помощью чистящего средства обезжирить контактные поверхности головки блока цилиндров и канавку установки уплотнения в крышке коромысел, если крышка используется повторно.

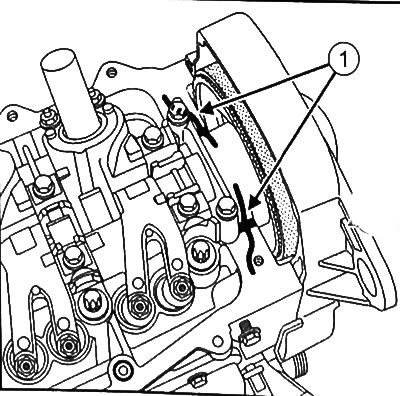

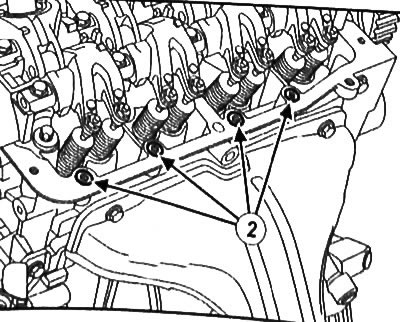

3. Нанести валик силиконового герметика на подшипники распределительного вала №1 и №5 (1), а также вокруг четырех задних установочных отверстий крышки коромысел (2).
Примечание: Излишки нанесенного герметика могут быть выдавлены наружу при затяжке резьбовых соединений. Попадание герметика в охлаждающую жидкость может привести к повреждениям некоторых компонентов (двигателя, радиатора и пр.).
4. Установить крышку коромысел с новой прокладкой.

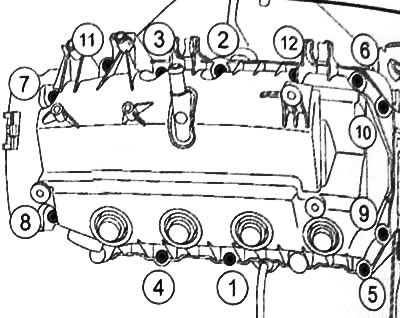

5. Затянуть болты крепления крышки коромысел в указанной на рисунке последовательности моментом 10 Н·м.
6. Дальнейшая установка производится в порядке, обратном снятию.
