Вам потребуются: ключи «на 16», «на 17», «на 19», TORX Т30, торцовая головка «на 18», съемник шаровых шарниров.
1. Установите автомобиль на смотровую канаву и затормозите стояночным тормозом.
2. Установите рулевое колесо в положение прямолинейного движения автомобиля.
3. Ослабьте затяжку болтов крепления правого переднего колеса.
4. Поднимите домкратом переднюю часть автомобиля и установите ее на опоры.
5. Снимите правое переднее колесо и брызговик моторного отсека (см. «Снятие и установка брызговиков и защиты картера двигателя»).

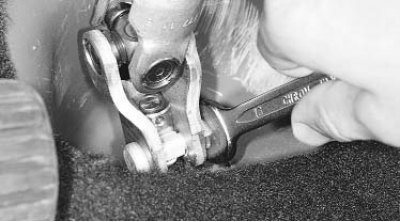

6. В салоне автомобиля под панелью приборов отверните гайку болта клеммового соединения...

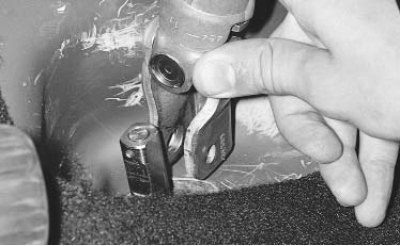

7. ...и разъедините рулевую колонку с хвостовиком вала-шестерни рулевого механизма.
8. Выпрессуйте пальцы шаровых шарниров наконечников рулевых тяг из бобышек поворотных рычагов (см. «Замена наружного наконечника рулевой тяги»).

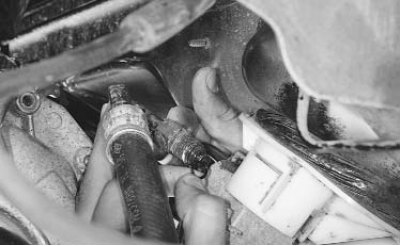

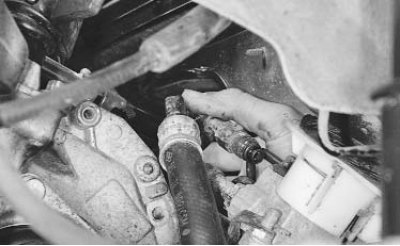

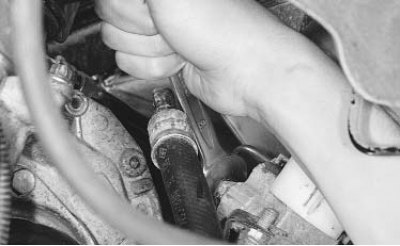

9. Отверните гайку крепления напорного трубопровода.
10. Отведите трубопровод в сторону...
11. ...и снимите резиновое уплотнительное кольцо.

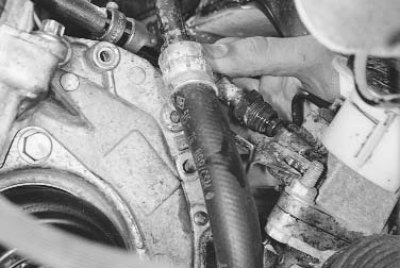

12. Отверните гайку крепления сливного трубопровода...
13. ...и отведите его в сторону.
14. Снимите резиновое уплотнительное кольцо.
Внимание! Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками.
Примечание. Резиновые уплотнительные кольца напорного и сливного трубопроводов заменяйте новыми при каждом разъединении.

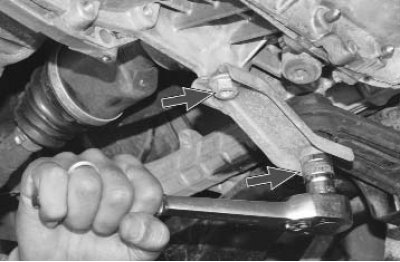

15. Выверните два болта крепления кронштейна задней опоры подвески силового агрегата...

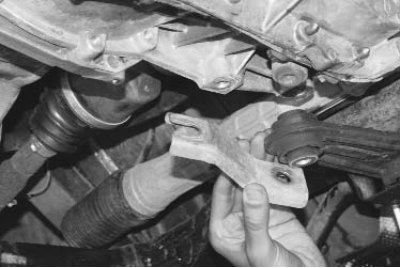

16. ...и снимите его.

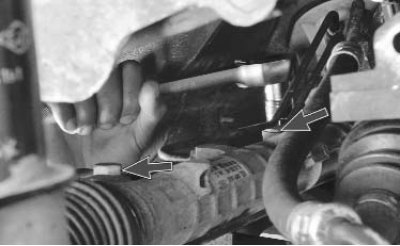

17. Выверните два болта крепления рулевого механизма к подрамнику.

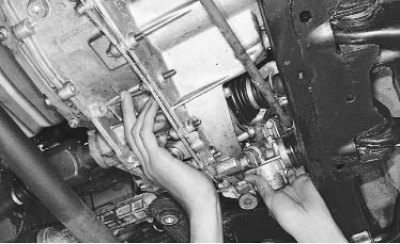

18. Немного приподнимите силовой агрегат и сдвиньте рулевой механизм вправо.

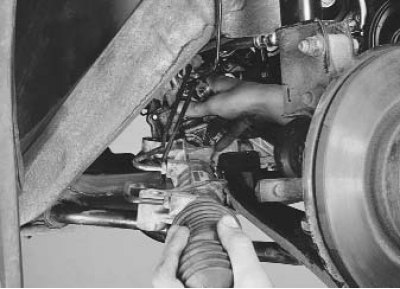

19. Снимите рулевой механизм с автомобиля, вынув его через проем в нише правого колеса.

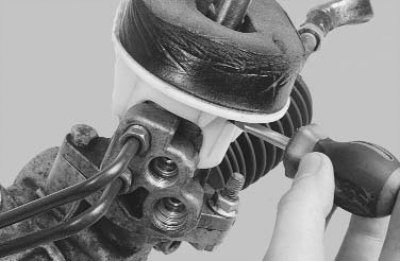

20. Отожмите отверткой фиксаторы...

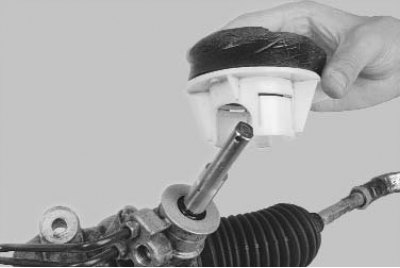

21. ...и снимите держатель с уплотнителем в сборе.
22. Установите детали в порядке, обратном снятию. При установке рулевого механизма обратите внимание на то, чтобы рейка находилась в среднем (нейтральном) положении. Момент затяжки болтов крепления рулевого механизма 105 Н·м (10,5 кгс·м), гайки болта клеммового соединения рулевой колонки с хвостовиком вала-шестерни рулевого механизма – 21 Н·м (2,1 кгс·м), болтов крепления кронштейна задней опоры силового агрегата – 105 Н·м (10,5 кгс·м).
23. Проверьте и при необходимости отрегулируйте углы установки передних колес в специализированной мастерской.
