Общие сведения о выхлопной системе (Renault Laguna 2)

Система выпуска отработавших газов изготавливается полностью из нержавеющей стали.

Каталитический нейтрализатор работает при высоких температурах и, следовательно, ни в коем случае не должен быть расположен в таком месте, где он может соприкасаться с воспламеняемыми материалами (это может привести к их возгоранию).

Поврежденный тепловой экран обязательно должен быть заменен.

ВНИМАНИЕ. Герметичность на участке от прокладки выпускного коллектора до каталитического нейтрализатора (включительно), должна быть идеальной. Снятые прокладки повторному использованию не подлежат и заменяются новыми.

ВНИМАНИЕ. Во время снятия и установки каталитический нейтрализатор не должен подвергаться ударам, которые могут привести к его поломке.

Разрезание выпускного трубопровода

Выпускной трубопровод цельный, т.е. на участке от входа в каталитический нейтрализатор до входа в основной глушитель нет стыков (кроме автомобилей с двигателем L7X).

Поэтому в случае замены одного из элементов при послепродажном обслуживании необходимо разрезать выпускной трубопровод.

Для этого необходимо:

• правильно определить зону резки;
• использовать режущий инструмент Mot. 1199-01;
• правильно установить муфту, используемую для послепродажного обслуживания.

Определение зоны резки

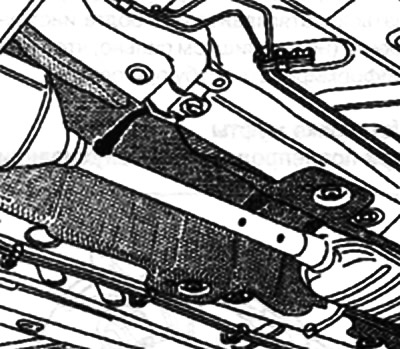

Зона резки определяется по двум накерненным меткам на выпускном трубопроводе между каталитическим нейтрализатором и дополнительным глушителем (на двигателях К4М. F4R, F5R).





На выпускном трубопроводе двигателя F9Q зона резки отсутствует; т.к. он снимается и устанавливается как единое целое.

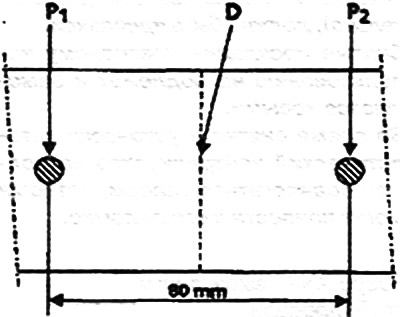

Расстояние между двумя метками составляет 80 мм.

Для того, чтобы разрезать трубу, надо провести линию посередине (D) между двумя метками (Р1 и Р2).

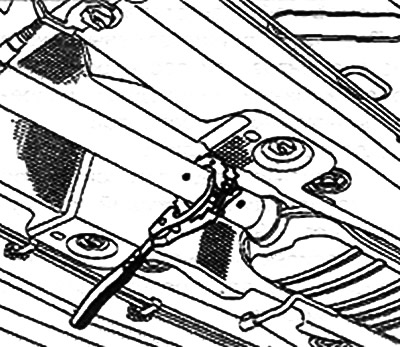

Использование инструмента Mot 1199-01

Установите инструмент на место на выпускную трубу.



Затяните два болта инструмента так. чтобы труба была зажата.

Вращайте резец с помощью рукоятки. опираясь на выпускную трубу.

По мере того, как труба будет разрезаться, затягивайте оба болта инструмента (но не слишком сильно, чтобы не деформировать трубу при резке).

Установка муфты при послепродажном обслуживании

Очень важно, чтобы избежать утечки отработавших газов, правильно установить муфту на обеих частях выпускной трубы. Это означает, что труба должна дойти до упора в выступы внутри муфты.

Муфту следует сначала надевать на уже использовавшуюся часть трубы, а затем подогнать диаметр муфты, слегка его стягивая.

Проверьте расположение трубы по отношению к выступам.

Поставьте на место замененный элемент.

Для предупреждения утечки отработавших газов до установки муфты на трубу следует нанести на внутреннее кольцо муфты мастику (для выпуска отработавших газов).

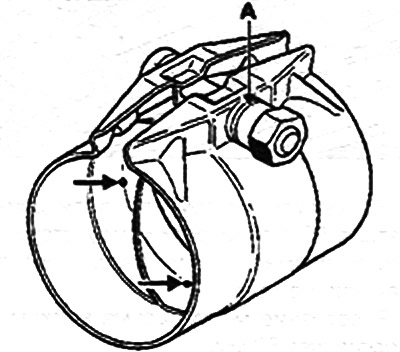

Гайка муфты имеет канавку (А), которая служит для определения правильности момента затяжки.

В процессе затяжки, когда эта канавка исчезает, раздается характерный щелчок. Это означает, что гайка завернута требуемым моментом (2 5 Н·м).

Примечание. Существуют муфты различных диаметров.

Примечание. Повторное использование ранее устанавливавшейся муфты не допускается.
