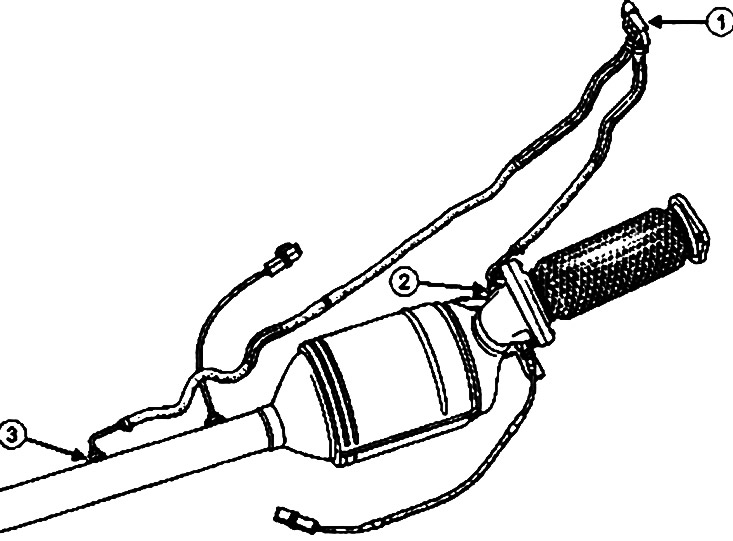

1. Датчик давления противосажевого фильтра.
2. Штуцер трубки забора давления перед противосажевым фильтром.
3. Штуцер крепления трубки забора давления после противосажевого фильтра.
Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите:
- верхние крышки двигателя;
- защиту поддона картера двигателя.
Отсоедините аккумуляторную батарею.
Снимите противосажевый фильтр.

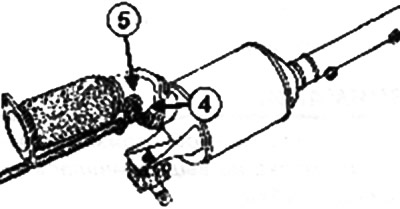

Снимите трубку забора давления перед противосажевым фильтром 4 с переходного штуцера, 5 завернутого в выпускной трубопровод.
Внимание! При отсоединении трубки забора давления обязательно придерживайте пер входной штуцер 5 при помощи ключа.
Примечание. Контур забора давления вскрывать запрещено, разрешается снимать только штуцеры крепления к выпускному трубопроводу.

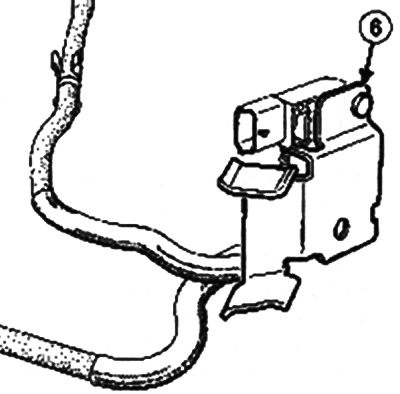

Открутите гайку 6 крепления датчика давления противосажевого фильтра на кронштейне.
Внимание! Не отделяйте трубки забора давления от противосажевого фильтра. При необходимости замените узел «датчик, трубки и штуцер», поставляемый в сборе в запасные части.
Установка
Нанесите на резьбу трубки замера давления после лротивосажевого фильтра жаростойкую смазку ANTI-SEIZE или смазку для пар медь-алюминий.
Внимание! Следите за тем, чтобы приза вертывании смазка не выдавливалась из резьбы трубки.
Внимание! Штуцеры, снятые с выпускного трубопровода. подлежат замене новыми.

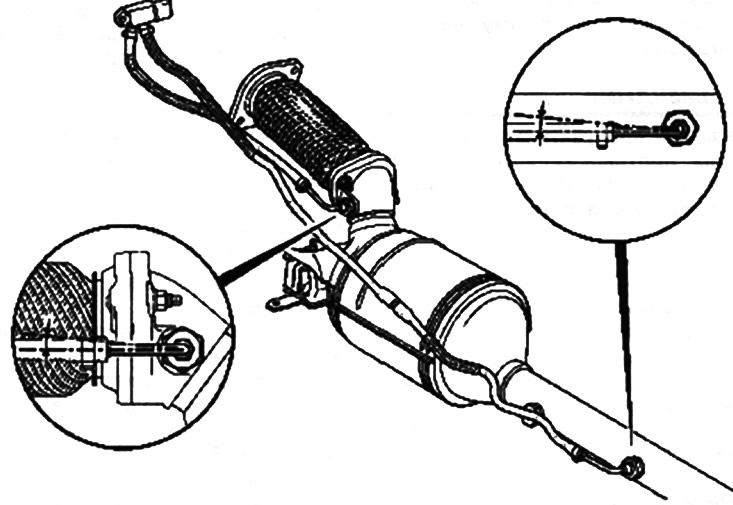

Установите жесткую часть трубки забора давления перед противосажевым фильтром, располагая ее так, чтобы она была параллельна (±3°) продольной оси выпускного трубопровода.
Установите трубку забора давления перед противосажевым фильтром на переходный штуцер, ввернутый в выпускной трубопровод.
Затяните требуемым моментом:
- штуцер на выпускном трубопроводе 44 Н·м только, если он был заменен;
- трубку забора давления перед противосажевым фильтром на штуцере, установленном на выпускном трубопроводе 21 Н·м.
Установите:
- датчик давления противосажевого фильтра вместе с кронштейном;
- гайку крепления кронштейна датчика давления противосахевого фильтра, расположенного в моторном отсеке.
Затяните ключом гайку крепления кронштейна датчика давления про-тивосажевого фильтра, расположенного в моторном отсеке.
Установите противосажевый фильтр.
Примечание. После затяжки трубок забора давления убедитесь, что в контуре замера давления не образовались низкие точки (сифоны), в которых может скапливаться вода.
Для этого:
- проверьте правильность положения жестких частей трубок забора давления относительно продольной оси выпускного трубопровода;
- положение трубок забора давления корректируйте зажимами крепления к тепловому экрану (поверните трубку в зажиме так, чтобы не было прогиба вниз).
Подключите аккумуляторную батарею.
Установите:
- защиту поддона картера двигателя;
- верхние крышки двигателя.
Перед тем как запустить двигатель. удалите из памяти ЭБУ системы впрыска при помощи диагностического прибора запомненные неисправности.
