Снятие и установка переднего предварительного каталитического нейтрализатора (L7X) (Renault Laguna 2)

Снятие

Установите автомобиль на двухстоечный подъемник.

Отключите аккумуляторную батарею после того, как убедились в том. что рулевая колонка надежно заблокирована.

Снимите:

• передние колеса и обтекатель под двигателем;
• крышку двигателя;
• тепловой экран коллектора;
• гайки крепления фланца приемной трубы к коллектору.

Разъедините разъемы кислородного датчика и отсоедините колодки проводов.

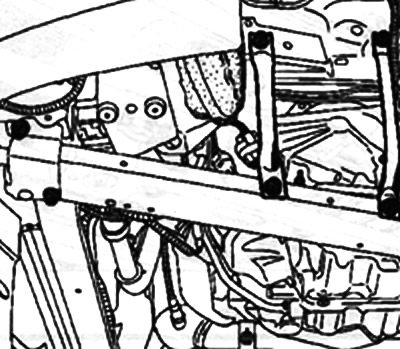

Снимите правую и левую передние соединительные тяги подрамника.



Опустите подрамник на несколько сантиметров:

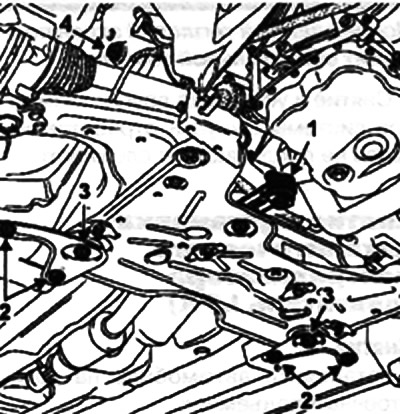

• снимите болт 1 реактивной тяги;
• отверните на несколько оборотов болт клеммного соединения вилки карданного шарнира рулевого вала и снимите гайку, постукивая по болту;
• снимите болты 2 треугольных кронштейнов заднего крепления подрамника;
• отверните не более чем на пять оборотов болты 3 заднего крепления подрамника.

Установите гидравлический домкрат на переднюю часть подрамника и снимите болты 4 крепления стоек подрамника,



Опустите подрамник, затем уберите гидравлический домкрат.

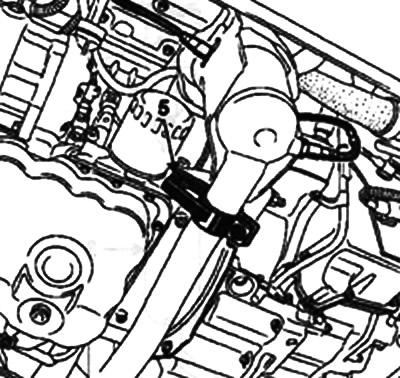

Снимите кислородные датчики и болт крепления подкоса 5.

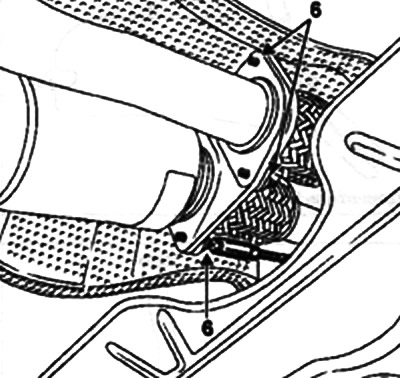

Отверните четыре гайки 6 фланца каталитического нейтрализатора и предварительного каталитического нейтрализатора, вставив инструмент через подрамник с помощью нескольких удлинителей.
Снимите:

• предварительный каталитический нейтрализатор;
• тепловые экраны предварительного каталитического нейтрализатора в случае его замены.

Установка

Установка производится в порядке, обратном снятию.

Вставьте шпильки во фланец предварительного каталитического нейтрализатора.

Замените прокладки новыми.

Примечание. Перед тем, как завернуть болты передних стоек крепления подрамника. убедитесь в том. что они надежно опираются на две оси. приваренные к кузову.

Соблюдайте моменты затяжки.

Убедитесь в том, что замок рулевой колонки надежно ее фиксирует.

Если это не так, необходимо перенастроить высоту рулевой колонки.
