Необходимый специальный инструмент
- T.Av. 476 Съемник шаровой опоры.
- Dir. 1305-01 Приспособление от замены внутреннего шарнира рулевой тяги.
- Dir. 1306 Приспособление для блокировки рейки.
Моменты затяжки, Нм
- Болты крепления колес 90.
- Гайка крепления рулевого шарнира 37.
- Болт крепления регулировочной муфты рулевой тяги 17.
- Внутренний шарнир рулевой тяги 50.
Снятие
1. Установите автомобиль на двухстоечный подъемник.
2. Отсоедините рулевой шарнир с помощью съемника T.Av 476.
3. Ослабьте затяжку болта крепления регулировочной муфты рулевой тяги и наружного наконечника рулевой тяги, удерживая ключом от вворачивания внутренний шарнир плевой тяги.
4. Пометьте или отсчитайте число оборотов регулировочной муфты, чтобы при установке можно было восстановить симметричность с противолежащей рулевой тягой.
5. Снимите пластиковый хомут чехла и снимите чехол.
6. Поверните управляемые колеса так, чтобы зубья рейки были открыты со стороны гидрораспределителя.

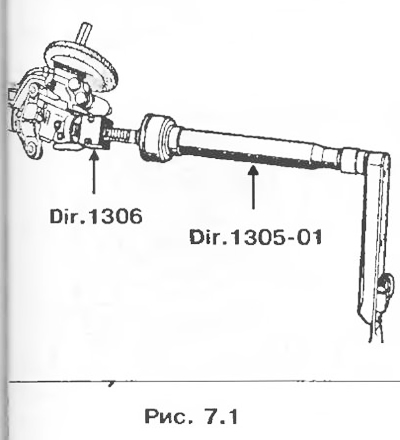

7. Установите приспособление Dir. 1306 для блокировки рейки.
8. В этом положении снимите внутренней шарнир рулевой тяги с помощью приспособления Dir. 1305-01.
Установка

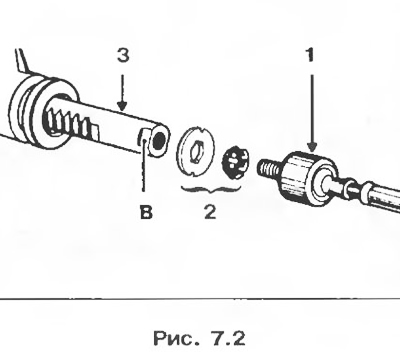

Внимание! Детали 2 (рис. 7.2) подлежат периодической замене.
1. Установите на рейку 3 упорную шайбу вместе со стопорной 2.
2. Установите на рейку 3 новый внутренний шарнир рулевой тяги 1 с резьбой, слегка смазанной средством LOCTITE FREN-BLOCK, но так, чтобы отверстие сообщения с атмосферой не было им забито.
3. Перед окончательной затяжкой внутреннего шарнира с помощью приспособления Dir. 1305-01 проверьте, что язычки стопорной шайбы 2 совмещены с лысками В на рейке.
4. Затяните внутренний шарнир с требуемым моментом.
5. Установите рейку рулевого механизма в среднее положение, чтобы выровнять объемы воздуха в чехлах.
6. Установите новый чехол и закрепите его новым хомутом (после смазывания смазкой опорной поверхности чехла на внутреннем шарнире).
(Источник расположен на сайте: «www.renaultbook.ru»)
Внимание! При каждой замене внутреннего шарнира рулевой тяги чехол подлежит замене.
Проверка
Мягко нажмите на чехол, чтобы проверить расширение другого чехла, что будет указывать на наличие нормальной циркуляции воздуха между чехлами.
