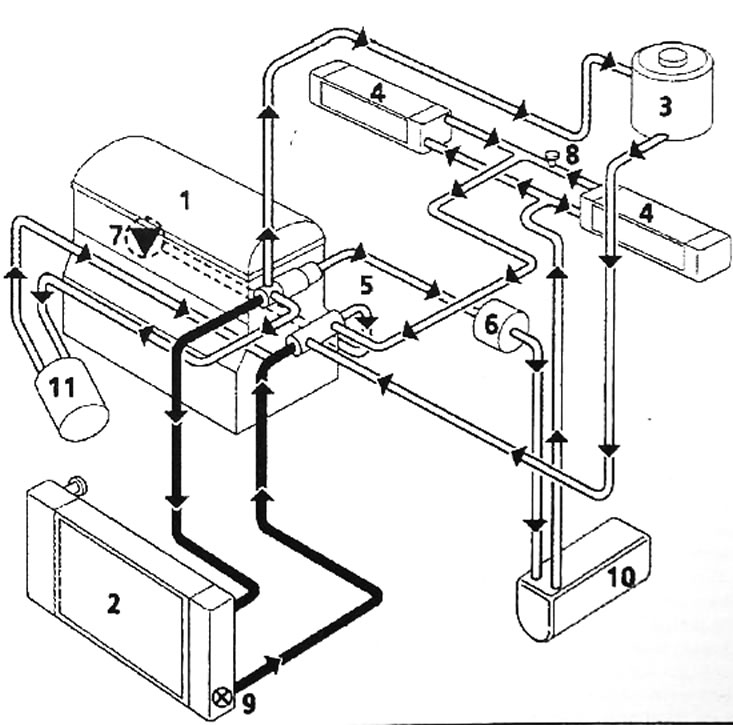

Рис. 4.70. Схема системы охлаждения двигателя: 1 - двигатель; 2 - радиатор; 3 - расширительный бачок с клапаном дегазации после термостата; 4 - радиаторы отопителя; 5 - кронштейн термостата; 6 - кронштейн термоклапанов; 7 - водяной насос; 8 - клапан удаления воздуха; 9 - термореле; 10 - нагреватель дополнительного отопителя (если установлен); 11 - теплообменник масла и масляный фильтр
В состав системы охлаждения закрытого типа входят водяной насос, радиатор, вентилятор радиатора с электрическим проводом, термостат, радиатор отопителя, шланги и датчики. Вентилятор радиатopa с электрическим проводом включается при срабатывании контактного датчика температуры. На моделях с автоматической трансмиссией часть жидкости циркулирует через теплообменик трансмиссионной жидкости. Циркуляция охлаждающей жидкости через радиаторы отопителя происходит постоянно.
