Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40°C.
Примечание. Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости».
Предупреждения:
- Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
- Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушения герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!
Кроме радиатора, водяного насоса, расширительного бачка и шлангов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона автомобиля.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90-100°C.
Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В левом бачке выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя.

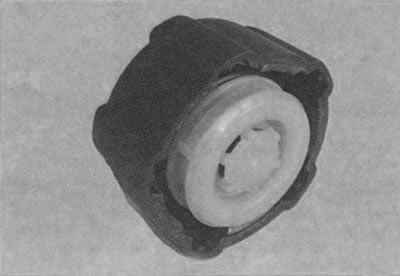

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «MIN» для контроля уровня охлаждающей жидкости; сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении (140±10) кПа, обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкостиее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 10 кПа и пропускает воздух в расширительный бачок.
Примечание.
- Исправность клапанов пробки очень важна для нормальной работы системы охлаждения. Однако часто при возникновении проблем (закипание охлаждающей жидкости и пр.) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии - к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

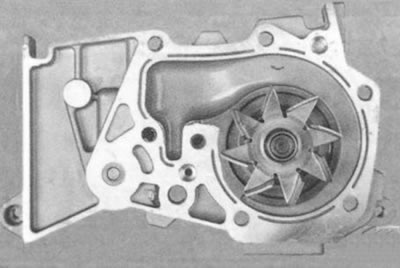

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Примечание.
- Водяной насос на двигателе К4М аналогичен по конструкции, но отличается формой корпуса.
Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он установлен на заднем торце головки блока цилиндров. При температуре охлаждающей жидкости до 88°C термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 89°C термостат начинает открываться, а при (99±2)°C открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор с пластмассовой шестилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом на небольшой скорости движения автомобиля в основном в городских условиях или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе с направляющим диффузором и прикреплен к нему в трех точках. Кожух, в свою очередь, прикреплен к радиатору в четырех точках.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости отдатчика, расположенного в водяной рубашке головки блока цилиндров двигателя.
