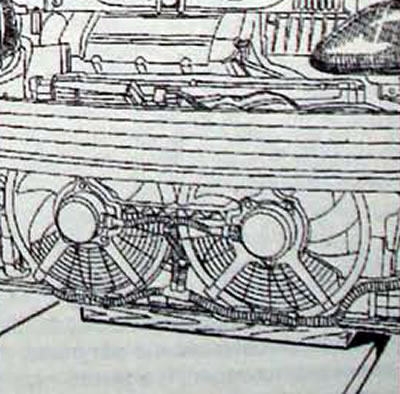

Рис. 4.73. Снятие комплекта элементов системы охлаждения
- С помощью зарядной станции разрядите хладагент из контура системы кондиционирования.
- Откройте блок реле и отсоедините расположенный на радиаторе разъем жгута проводов системы охлаждения в сборе.
- Снимите облицовку радиатора, решетку облицовки и передний бампер, при этом для доступа к двум болтам необходимо отогнуть левый подкрылок. Предварительно отсоедините разъемы от противотуманных фар.
- Отверните болты крепления стоек радиатора и сложите стойки, для снятия радиатора через нижнюю часть автомобиля.
- Отсоедините от компрессора шланги кондиционера, идущие к конденсатору, отсоедините быстроразъемное соединение шланга, идущего от ресивера-осушителя к щитку передка
- В случае снятия-установки комплекта элементов системы охлаждения в сборе не рекомендуется разъединять соединения между трубопроводами высокого давления и блоком конденсатора-ресивера, т.к. в этих соединениях применены специальные уплотнения, замена которых требует особой тщательности.
- Уложите поперечину радиатора на рабочий стол с прокладками, снимая крепления.
- Отверните два болта крепления поперечины к концам лонжеронов.
- Поднимите автомобиль, удерживая систему охлаждения в сборе для предотвращения ее повреждения (операцию выполняйте вместе с помощником).
Установка
- Установка проводится в последовательности. обратной снятию
- Замена конденсатора кондиционера или его охлаждающего теплообменника требует снятия комплекта элементов системы охлаждения двигателя в сборе
