Зміст: Встановлення фаз газорозподілу 🠛 Встановлення ременя 🠛 Натяг ременя 🠛 Перевірка натягу ременя приводу…🠛 Перевірка встановлення фаз…🠛
Примітка. Існують два способи встановлення фаз газорозподілу.
Перша процедура застосовується для заміни елементів, що знаходяться в передній частині газорозподільного механізму, при цьому не потрібно знімати деталі кроплення одного або обох шківів зубчастих розподільчих валів.
Встановлення фаз газорозподілу
Увага! Обов'язково знежиріть носок і отвір зубчастого шківа колінчастого валу та опорні поверхні шківа колінчастого валу, щоб уникнути прослизання зубчастого ременя на зубчастому шківі колінчастого валу, що може спричинити вихід з ладу двигуна).

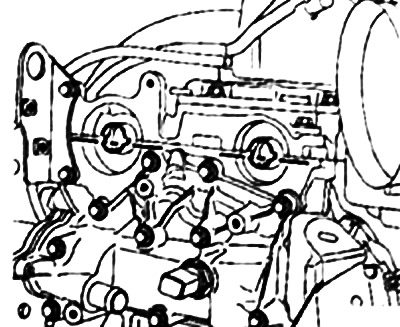

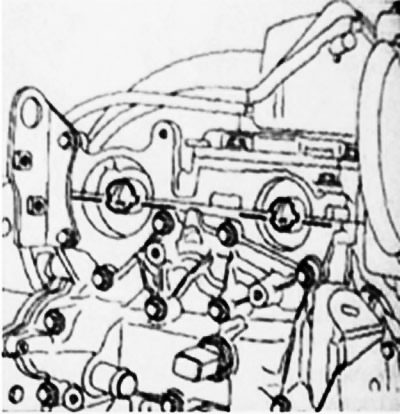

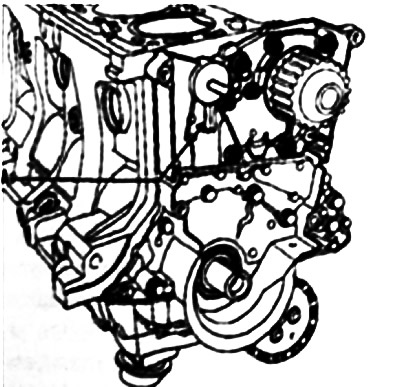

Розташуйте пази розподільних валів за допомогою пристосування Mot. 799-01, як показано малюнку.

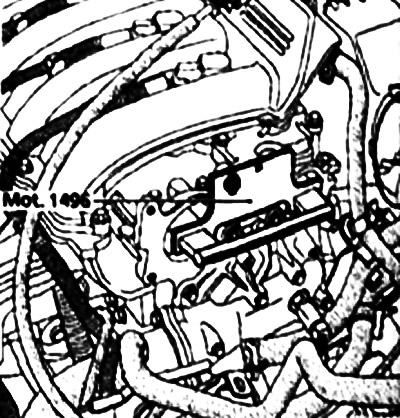

Зафіксуйте пристрій Mot. 1496 р. на торцях розподільчих валів.
 |
 |

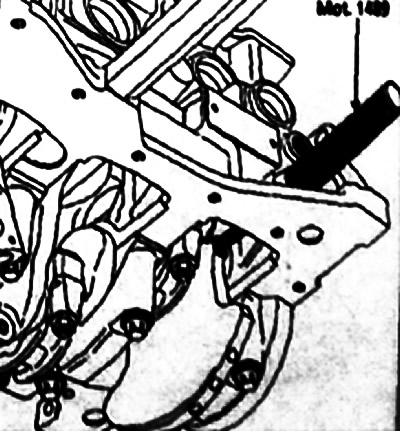

Переконайтеся, що колінчастий вал надійно заблокований фіксатором у верхній мертвій точці Mot. 1489 (паз 5 колінчастого валу повинен бути спрямований нагору).
Встановлення ременя
При заміні ременя приводу газорозподільного механізму обов'язково замініть натяжний та обвідний ролики газорозподільного механізму.
Під час встановлення натяжного ролика слідкуйте за тим, щоб виступ ролика належним чином увійшов у паз А.
Встановіть:

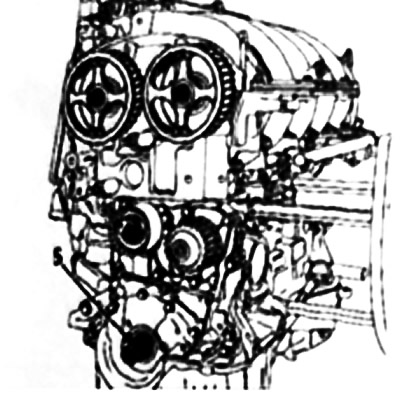

- ремінь приводу газорозподільного механізму;

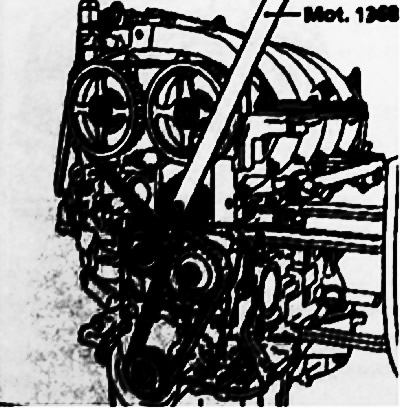

- обвідний ролик, затягнувши болт краплі за допомогою пристосування Mot. 1368 моментом 45 Нм.
Натяг ременя

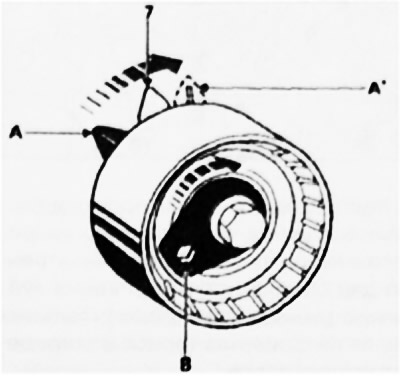

Перемістіть рухомий покажчик (А1) натяжного ролика на 7-8 мм по відношенню до нерухомого покажчика 7 за допомогою шестигранного гайкового ключа на 6 мм (отвір В).
Примітка. Положення А відповідає вихідному положенню рухомого покажчика.
Попередньо затягніть гайку осі натяжного ролика моментом 7 Нм.
Встановіть шків колінчастого валу так, щоб болт знаходився на шківі і не стикався з ним (зазор між болтом та шківом повинен становити 2-3 мм).
Примітка. Болт покроплення шківа колінчастого валу придатний для повторного використання. віслюки довжина болта до головки але перевищує 49.1 мм (в іншому випадку замініть болт).
Не змащуйте моторним маслом новий болт. Навпаки, болт, що використовується повторно, повинен бути обов'язково змащений моторним маслом.
Затягніть болт краплі шківа колінчастого валу моментом 20 Нм, потім доверніть на 135±16° (при цьому колінчастий вал повинен бути заблокований фіксатором верхньої мертвої точки).
Зніміть пристрій Mot. 1496 для фіксації розподільних валів та фіксатор верхньої мертвої точки Mot. 1489.
Поверніть колінчастий вал на два оберти за годинниковою стрілкою (якщо дивитися з боку приводу ГРМ) до закінчення провороту, поверніть фіксатор Mot. 1489 блок циліндрів і повільно без ривків підведіть колінчастий вал до положення упору на фіксатор.
Зніміть фіксатор верхньої мертвої точки.
Ослабте гайку осі натяжного ролика не більше ніж на один оберт, утримуючи ролик шестигранним ключем на 6 мм.
Поєднайте рухомий покажчик з нерухомим і остаточно затягніть гайку моментом 27 Нм.
Перевірка натягу ременя приводу газорозподільного механізму
Поверніть колінчастий вал на два оберти за годинниковою стрілкою (якщо дивитися з боку приводу ГРМ) до закінчення провороту, поверніть фіксатор Mot. 1489 у блок циліндрів і повільно без ривків підведіть колінчастий вал до положення упору на фіксатор.
Зніміть фіксатор верхньої мертвої точки.
Переконайтеся, що вказівники натяжного ролика поєднуються, інакше повторіть процедуру натягу.
(Матеріал розташований на сайті-джерелі: RenaultBook.ru)
Перевірка встановлення фаз газорозподілу
Перед перевіркою встановлення фаз газорозподілу переконайтеся в правильному положенні покажчиків натяжного ролика.
Поверніть фіксатор Mot. 1469 блок циліндрів, потім повільно і без ривків підведіть колінчастий вал до положення упору на фіксатор.

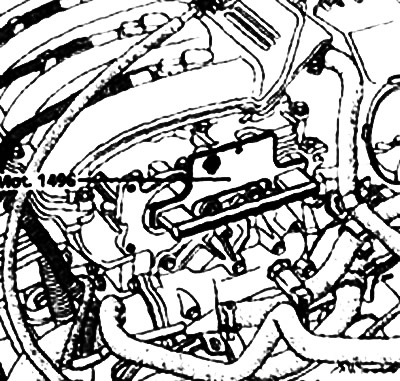

Встановіть (не докладаючи зусиль) пристосування Mot 1496 для фіксації розподільних валів (пази розподільчих валів повинні перебувати у горизонтальному положенні). Якщо пристрій вдасться встановити, необхідно повторно встановити фази газорозподілу і відрегулювати натяг ременя приводу газорозподільного механізму.
