Номінальний струм віддачі 75 А.
Діагностика
Після 15 хвилин прогріву (при встановленому режимі) при напрузі на висновках 13,5 Ст.
Таблиця 4.12
Дані автомобілі оснащені генераторами змінного струму з внутрішньою вентиляцією, вбудованим регулятором напруги сигнальною лампою в щитку приладів, яка працює наступним чином:
- при включенні запалення лампа загоряється;
- після пуску двигуна ламп гасне;
- якщо лампа знову загоряється і час роботи двигуна, це вказує на несправність в ланцюгу зарядки акумулятора.
Пошук несправностей
Сигнальна лампа не спалахне при включенні запалювання.
Перевірте:
- надійність електричних з'єднань;
- чи не перегоріла лампа (до цього з'єднайте ланцюг із масою, лампа повинна включитися).
Сигнальна лампа спалахує під час роботи двигуна.
Це вказує на несправність ланцюга зарядки, причиною якого може бути:
- обрив ременя приводу генератора, обрив дроту між генератором та акумулятором;
- пошкодження внутрішніх чаєте генератора (ротора, статора, діода чи щіток);
- несправність регулятора напруги;
- надто висока вихідна напруга.
Клієнт скаржиться на відсутність заряджання, а сигнальна лампа працює нормально.
Якщо регульована напруга нижче 13,5 В, перевірте генератор. Причиною несправності мої бути:
- руйнування діода;
- обрив фази;
- освіту нагару на контактних кільцях або їх знос.
Перевірка напруги
Підключіть вольтметр до полюсних клем акумулятора, виміряйте її напругу.
Запустіть двигун і підвищуйте його оберти доти, доки стрілка вольтметра не стабілізується на регульованому напрузі.
Ця напруга повинна бути в межах між 13,5 і 14,8 В.
Увага! При виконанні на автомобілі робіт, пов'язаних з електрозварюванням, обов'язково від'єднайте акумуляторну батарею та регулятор напруги.
Зняття та встановлення
Необхідний спеціальний інструмент
- Mot. 1273 Прилад для перевірки натягу ременя.
1. Встановіть автомобіль на двостійковий підйомник.
2. Від'єднайте акумулятор.
3. Від'єднайте електричні роз'єми генератора
4. Зніміть правий передній підкрилок.
5. Зніміть деталі кріплення генератора.
6. Зніміть ремінь.

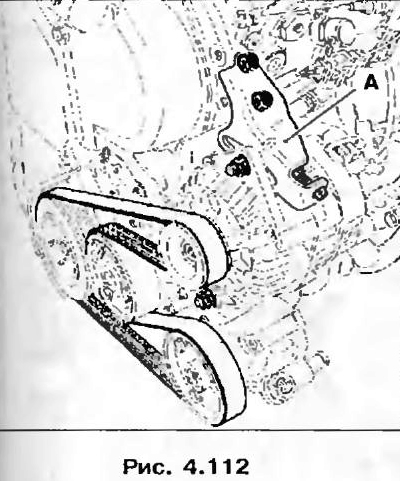

7. Зніміть кронштейн А.
(Інформація розміщена на веб-сайті RENAULTBOOK)

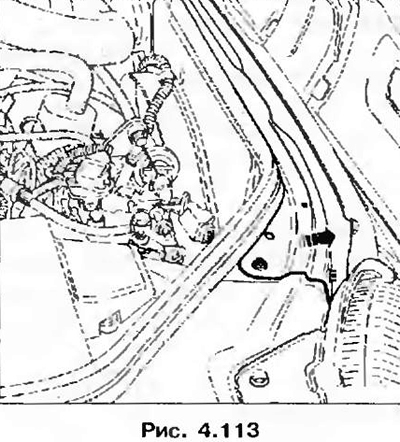

8. Зніміть болти кріплення поперечини та відведіть її убік, щоб мати змогу витягти генератор.
9. Зробіть установку в порядку, зворотному зняття. Регулювальні значення натягу ременя наведено у розділі "Технічне обслуговування".
