Переконайтеся, що на поверхнях розподільних валів відсутні подряпини сліди від ударів та надмірного зносу (при необхідності замініть розподільний вал).

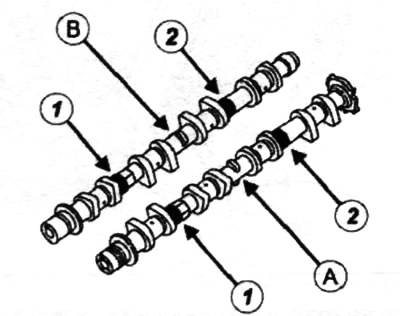

Розподільний вал має 5 опор. Розподільні вали розрізняються за кольоровим маркуванням, зазначеним у наведеній нижче таблиці.

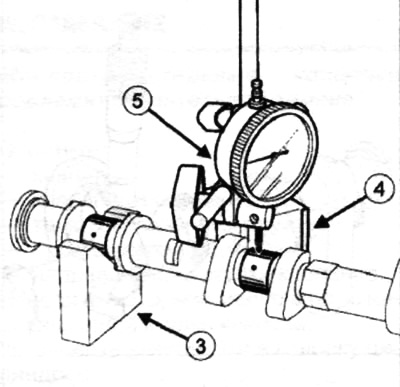

Покладіть розподільний вал на дві змащені маслом v-подібні колодки (3).
Встановіть підставку (4) та індикатор (5).
Встановіть індикатор на привалочну поверхню корінної шийки розподільчого валу по центру. Встановіть стрілку індикатора на нуль.
Поверніть розподільний вал, уникаючи зони розташування отворів для мастила, щоб перевірити округлість корінних шийок, відхилення від співвісності повинно бути менше 0,05 мм.
За допомогою мікрометра виміряйте діаметр (Х1) всіх шийок розподільчого валу.
Двигун M4R:
- шийка підшипника №1: 27,935-27,955 мм;
- шийка підшипників №2, 3, 4, 5: 24,950-24,970 мм.
