Примітка. Двигун M4R має двоконтурну систему охолодження із двома термостатами: один на водяному насосі та інший у водяній коробці.
Зняття термостату з водяного насосу
Встановіть автомобіль на витяг. Зніміть захист піддону картера двигуна.
Злийте рідину із системи охолодження двигуна.

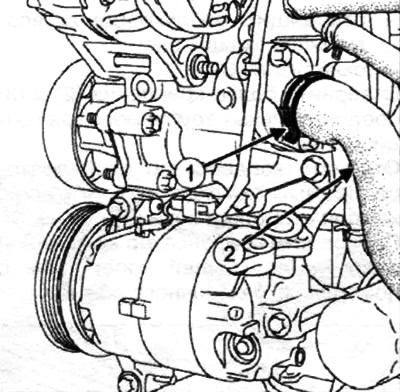

Розведіть хомут (1) на патрубку підведення охолоджуючої рідини за допомогою щипців з дистанційним захопленням для пружних хомутів (Mot. 1448). Від'єднайте шланг (2) від патрубка, що підводить.
Зніміть:

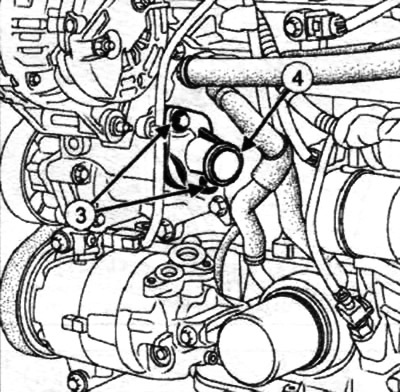

- болти (3) кріплення патрубка, що підводить;
- підвідний патрубок (4);
- термостат.
Установка термостату на водяному насосі
Встановіть:

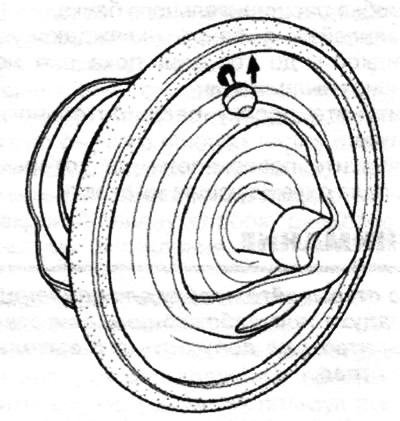

- термостат на водяний насос у напрямку, показаному на малюнку;
- підвідний патрубок;
- болти кріплення патрубка, що підводить.
 |  |
Затягніть необхідним моментом болти кріплення патрубка підведення охолоджувальної рідини 17 Нм. Приєднайте патрубок підведення охолоджувальної рідини.
Встановіть хомут кріплення шланга патрубка, що підводить водяного насоса.
Залийте рідину у систему охолодження двигуна.
Встановіть захист піддону картера двигуна.
Зняття корпусу термостата на виході з головки блоку циліндрів
Зніміть:
- болти кріплення захисту картера двигуна;
- захисний екран.
Злийте рідину із системи охолодження двигуна.
Зніміть датчик температури охолоджувальної рідини.

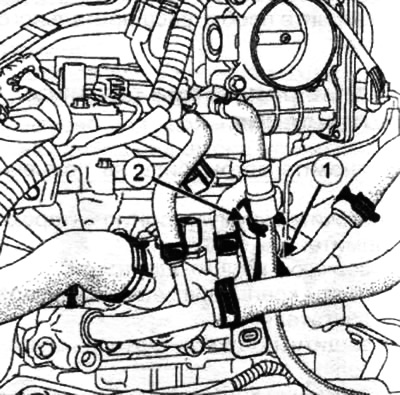

Відкрутіть болт (1) кріплення лапки трубки сапуна коробки. Відведіть убік кронштейн (2) трубки сапуна коробки.

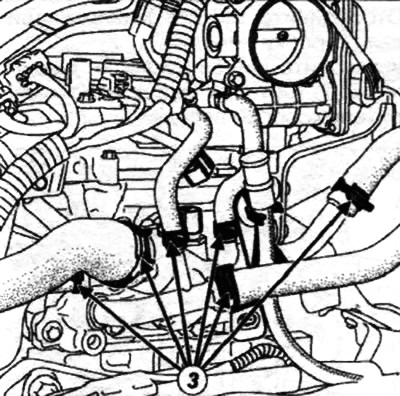

Зніміть хомути (3) кріплення шлангів системи охолодження на корпусі термостату.
Від'єднайте та відведіть убік шланги системи охолодження від корпусу термостата.

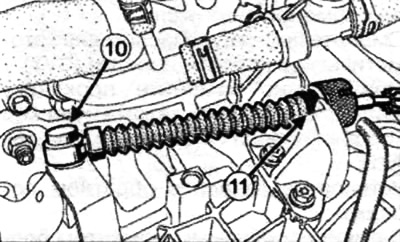

Від'єднайте кульову головку кріплення троса багатофункціонального перемикача (10) на коробці передач за допомогою затискача.
Розблокуйте стопор оболонки троса багатофункціонального перемикача (11) на коробці передач.
Відведіть убік трос вибору передач.
Зніміть:

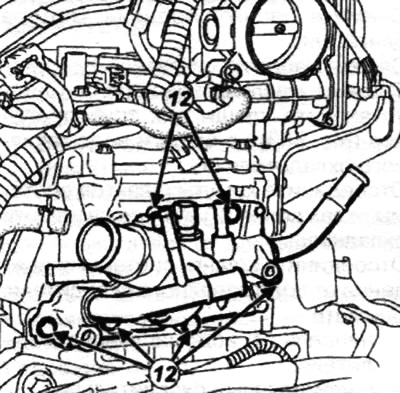

- болти кріплення (12) корпусу термостата;
- корпус термостату;
- прокладання корпусу термостата.
При установці затягніть потрібним моментом болти кріплення корпусу термостата 25 Нм.
Вилучення термостату з корпусу

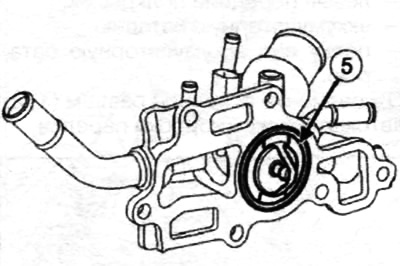

Зніміть термостат (5).
Встановіть усі деталі у зворотному порядку.
