Зміст: Зняття 🠛 Встановлення 🠛
| Моменти затягування | |
| Болти кріплення корпусу термостату | 11 Нм |
| Гайки розширювального бачка | 8 Нм |
Зняття
Встановіть автомобіль на двостійковий підйомник.
Зніміть:
- верхню кришку двигуна,
- болти кріплення захисту піддону картера двигуна,
- захисний екран.
Зніміть передній бампер.
Злийте рідину із системи охолодження двигуна.
Зніміть:
- корпус повітряного фільтра,
- гайки кріплення розширювального бачка.
Посуньте розширювальний бачок убік.

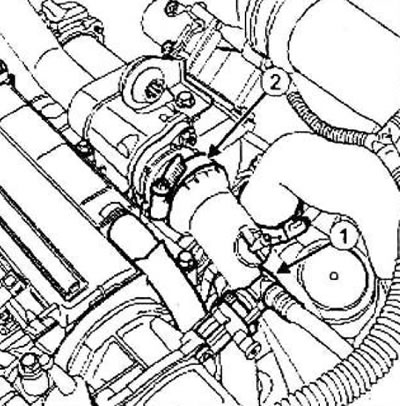

Від'єднайте:
- трубопровід (1) від вакуумного насоса,
- повітропровід між повітряним охолоджувачем і блоком рециркуляції відпрацьованих газів у точці (2).

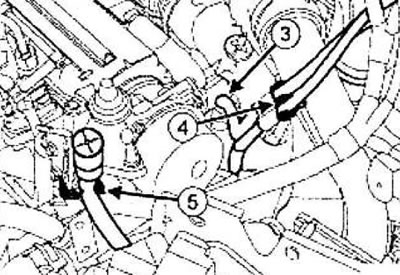

Від'єднайте трубопровід електромагнітного клапана рециркуляції ОГ у точці (3).
Від'єднайте:
- трубопровід системи охолодження електромагнітного клапана рециркуляції ОГ у точці (4),
- сапун від коробки передач у точці (5).
Відведіть убік повітропровід між повітряним охолоджувачем та блоком рециркуляції ОГ.

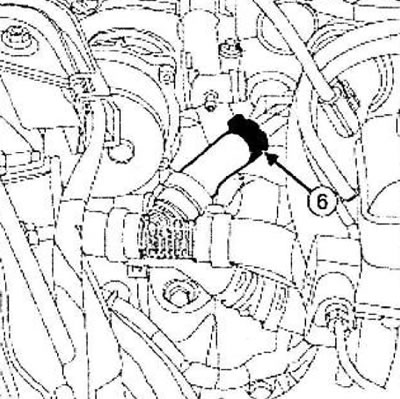

Від'єднайте відвідний трубопровід блоку рециркуляції ОГ у точці (6).
Відведіть убік відвідний трубопровід блоку рециркуляції ОГ.
Від'єднайте колодку проводів від датчика температури рідини, що охолоджує.

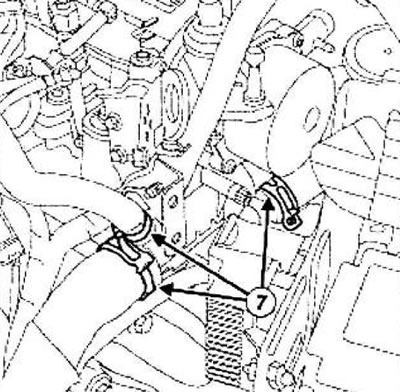

Від'єднайте шланги системи охолодження від корпусу термостата в зоні (7).
Зніміть:

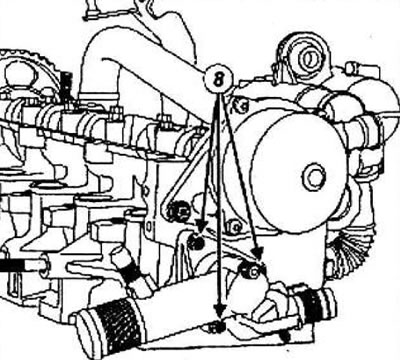

- болти кріплення (8) корпусу термостата,
- корпус термостату,
- прокладання корпусу термостата.
Встановлення
Деталі, що підлягають обов'язковій заміні: прокладання корпусу термостата на головці циліндрів.
Очистіть та знежиріть за допомогою очищувача поверхонь:
- привалочну площину головки блоку циліндрів,
- гніздо під прокладання корпусу термостата у разі повторного використання.
Увага!
- Для забезпечення герметизації привалкові поверхні повинні бути чистими, сухими та без слідів олії (не торкайтеся їх пальцями).
- Не скоблите привалочные поверхні алюмінієвих деталей. так як будь-яке ушкодження привалочної поверхні може призвести до витоків палива.
Встановіть:
- нову прокладку корпусу термостата в корпус термостата,
- корпус термостату.
Затягніть болти кріплення корпусу термостата (11 Нм).
Приєднайте:
- шланги системи охолодження до корпусу термостата,
- колодку проводів від датчика температури охолоджувальної рідини,
- відвідний трубопровід блоку рециркуляції ОГ,
Встановіть повітропровід між повітряним охолоджувачем та блоком рециркуляції відпрацьованих газів.
Приєднайте:
- повітропровід на блоці рециркуляції відпрацьованих газів,
- штуцер вакуумний насос.
Приєднайте трубопровід клапана рециркуляції ОГ до вакуумного насоса.
Клацніть:
- трубку повідомлення з атмосферою коробки,
- трубопроводи електромагнітного клапана рециркуляції ОГ.
Встановіть розширювальний бачок.
Затягніть потрібний момент гайки розширювального бачка (8 Нм).
Встановіть передній бампер.
Встановіть:
- корпус повітряного фільтра,
- захист піддону картера двигуна,
- верхню кришку двигуна.
Заповніть рідиною систему охолодження та видаліть повітря.
