Вимкніть акумулятор.
Зніміть:
- верхню кришку двигуна;
- болти кріплення захисту картера двигуна;
- захист піддону картера двигуна;
- передні колеса;
- передню частину переднього підкрилка;
- передній бампер.
Злийте рідину із системи охолодження двигуна.
Зніміть фари та кріплення переднього бампера.
Зніміть:
- повітровідбивачі;
- звуковий сигнал;
- шланг, що підводить повітряного охолоджувача;
- відвідний повітропровід повітряного охолоджувача;
- охолоджувач ОГ.

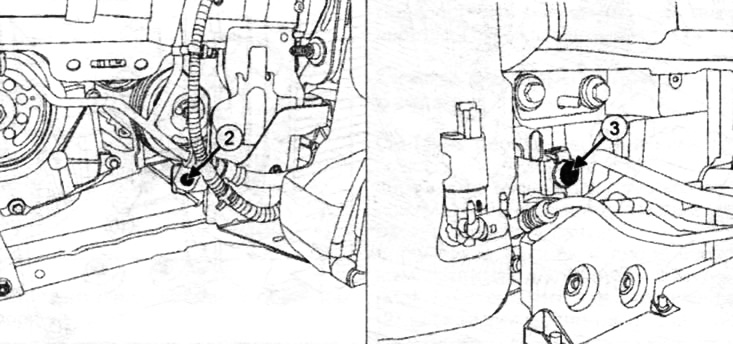

Відкрутіть болти кріплення (2) та (3) з'єднувальних трубопроводів кондиціонера.

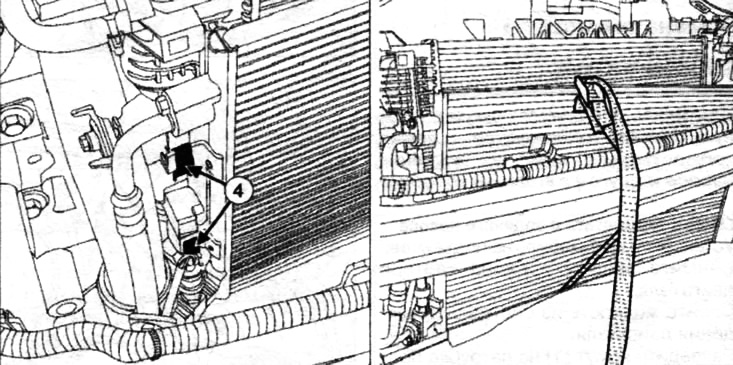

Відокремте конденсатор від радіатора системи охолодження двигуна з кожного боку у зоні (4).
Прикріпіть конденсатор до передньої енергопоглинаючої поперечки за допомогою ременя.

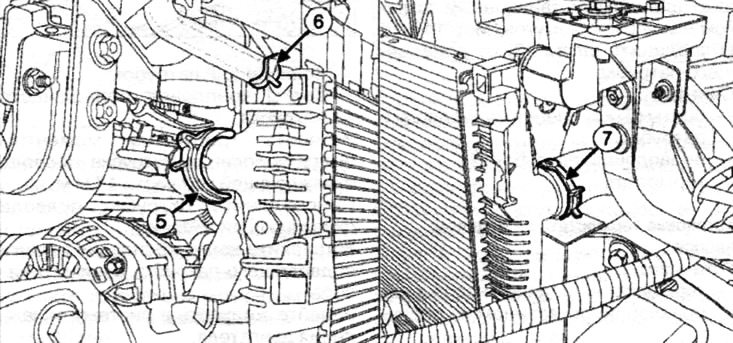

Розведіть за допомогою щипців з дистанційним захопленням для пружних хомутів (Mot. 1448):
- хомут (5) шлангу, що підводить, радіатора системи охолодження;
- хомут (6) шланга дегазації розширювального бачка від радіатора системи охолодження двигуна;
- хомут (7) шлангу, що відводить, радіатора системи охолодження.
Від'єднайте всі шланги.

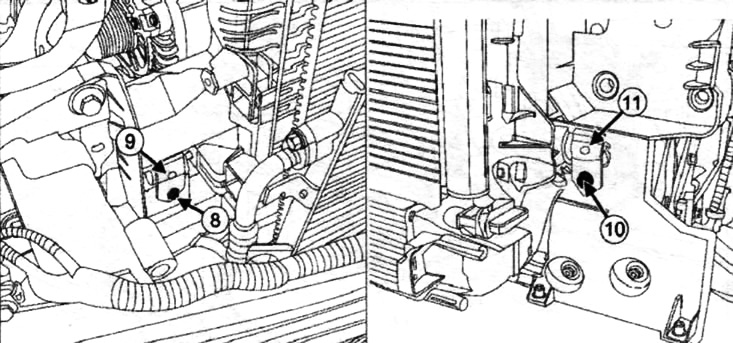

Зніміть:
- болт кріплення (8) опорної лапки радіатора системи охолодження;
- опорну лапку радіатора системи охолодження (9);
- болт кріплення (10) опорної лапки радіатора системи охолодження;
- опорну лапку радіатора системи охолодження (11).
Зніміть радіатор системи охолодження двигуна із передньої панелі кузова.
Встановіть деталі у зворотному порядку.
