Позначте прокладку джгута проводів та підключення до блоку вимкнення акумуляторної батареї.

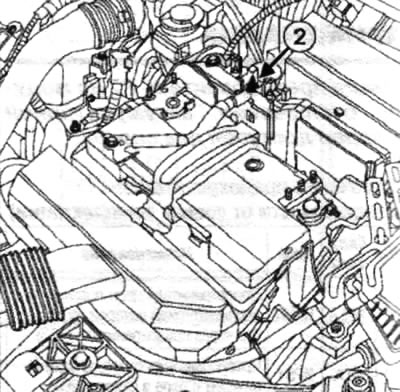

Від'єднайте гайку кріплення кабелю живлення (2) на блоці вимкнення акумулятора.
Від'єднайте дроти живлення від акумулятора.

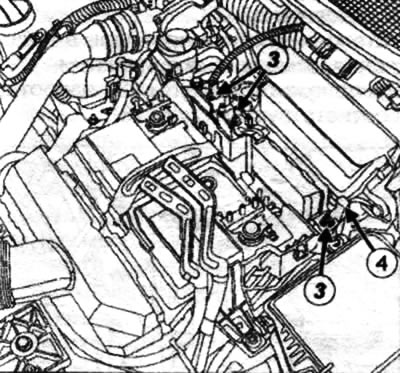

Зніміть гайки кріплення (3) блоку запобіжників та блоку вимкнення акумулятора.
Від'єднайте дроти живлення (4) від блоку запобіжників та реле у моторному відсіку.
Відведіть у бік блок запобіжників у точці (5).
Зніміть верхній джгут проводів блоку вимкнення акумуляторної батареї.
 |  |
Зніміть болт кріплення (6) блоку вимкнення акумулятора.
Увага! Щоб не допустити виникнення несправностей (шуму, передчасного зношування, короткого замикання і т.д.) після встановлення позначте трасу прокладки джгута проводів та з'єднання роз'ємів.

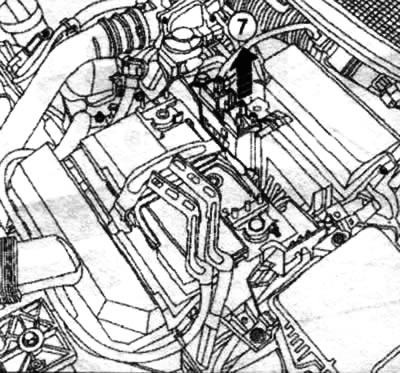

Частково зніміть блок відключення акумуляторної батареї (7).

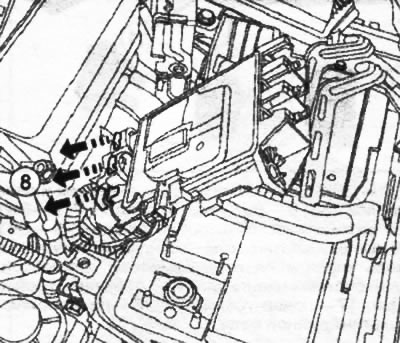

Від'єднайте запобіжні засувки нижніх гнізда (8).
 |  |

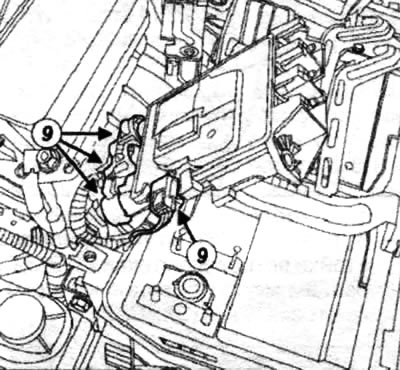

Від'єднайте нижні та бічні роз'єми від акумулятора (9).
Зніміть акумуляторну батарею.
Приєднайте нижні та бічні роз'єми блоку вимкнення акумулятора.
Переконайтеся, що нижні та бічні роз'єми закріплені належним чином.
Заблокуйте нижні роз'єми (8) блоку вимкнення акумулятора.
Встановіть блок вимкнення акумулятора, помістивши його в гніздо на піддоні акумулятора.
Затягніть потрібний момент болт кріплення блоку вимкнення акумуляторної батареї на полиці під акумуляторну батарею 8 Нм.
Встановіть:
- верхній джгут дротів блоку відключення акумуляторної батареї в положення, зазначене при знятті;
- власник запобіжників;
- проводи живлення блоку запобіжників та реле моторного відсіку на шпильку піддону акумуляторної батареї.
Увага! Неправильне затягування може призвести до нагрівання контактів, збоїв при запуску двигуна або заряді акумуляторної батареї, появі іскор або вибуху акумуляторної батареї.
Затягніть потрібний момент гайки кріплення блоку запобіжників 8 Нм.
Встановіть кабель живлення блоку вимкнення акумулятора.
Затягніть необхідним моментом:
- гайки кріплення верхнього джгута проводів блоку вимкнення акумуляторної батареї 8 Нм;
- гайку кріплення дротів до плюсової клеми акумуляторної батареї 8 Нм.
