Флюєнс 1 (2009-2020, бензин)

ЦЕКБС (645) — роз'єми

0

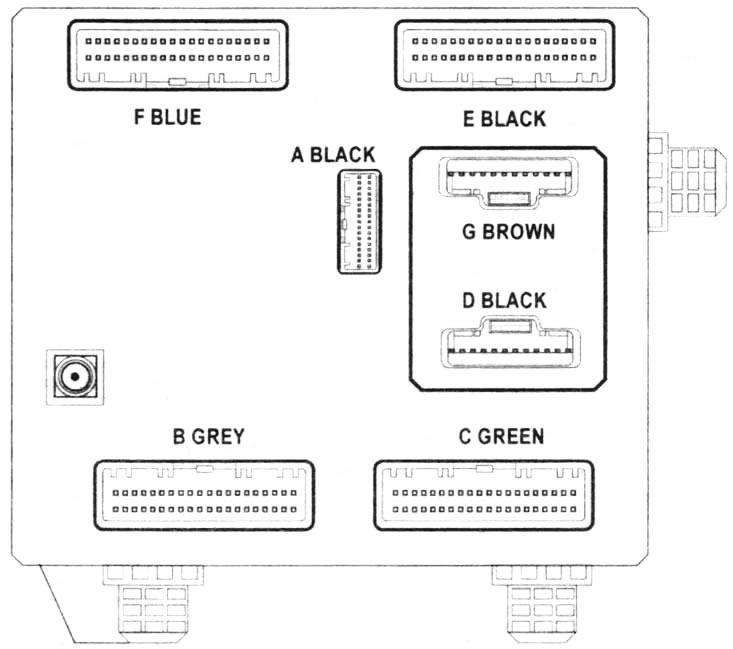

Блок розташований у салоні, в лівій нижній частині панелі приладів.

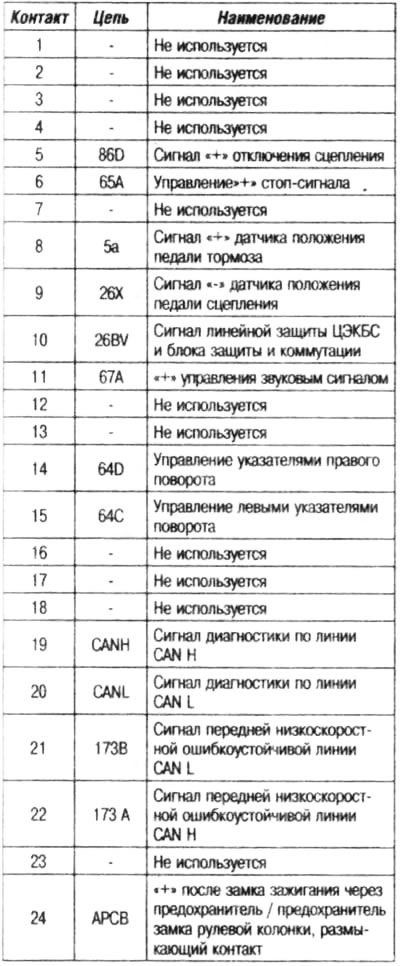

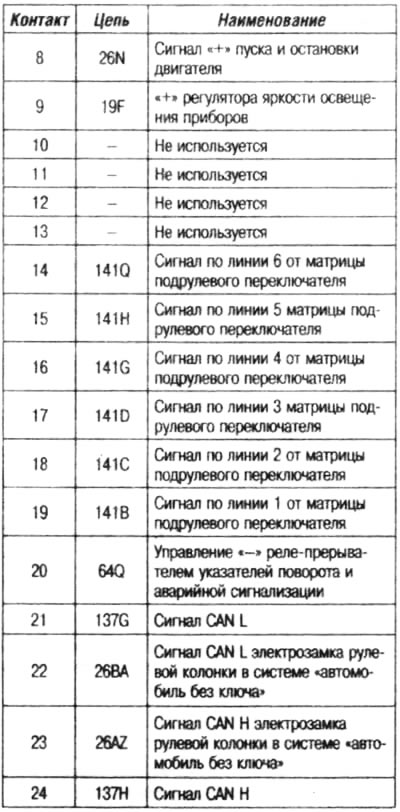

А (24-контактний роз'єм) чорного кольору

BS (40-контактний роз'єм) сірого кольору

З (40-контактний роз'єм) зеленого кольору

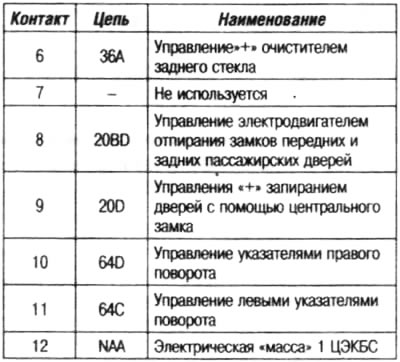

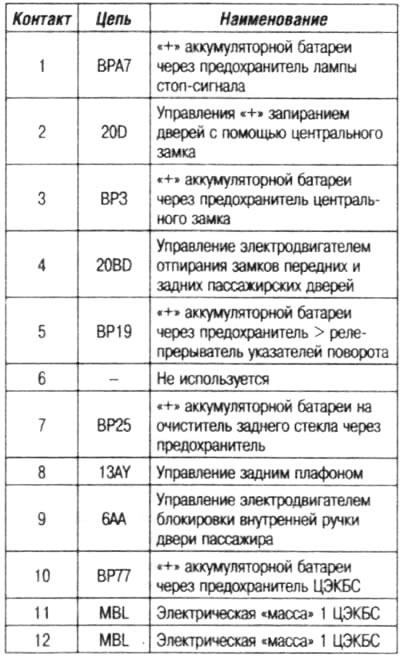

D (12-контактний роз'єм) чорного кольору

Е (40-контактний роз'єм) чорного кольору

F (40-контактний роз'єм) блакитного кольору

G (12-контактний роз'єм) коричневий
