Eliminare:
Nota. Unitatea de control SRS este situată pe consola centrală. Înainte de a scoate unitatea de control, blocați-o folosind un tester de diagnosticare. Utilizați numai testere NXR sau CUP.
- Scoateți capacul schimbătorului de viteze de pe consola centrală.

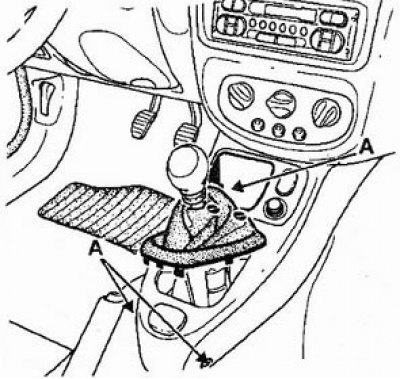

- Slăbiți șuruburile (A) care fixează consola.

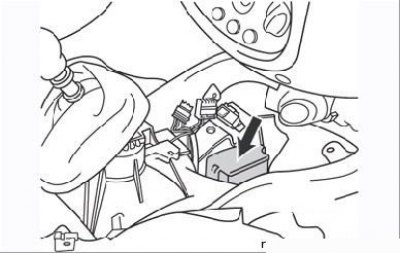

Figura 8.69. Locația unității de comandă a airbagului
- scoateți consola centrală; blocul este situat în fața manetei schimbătorului de viteze (Figura 8.69);

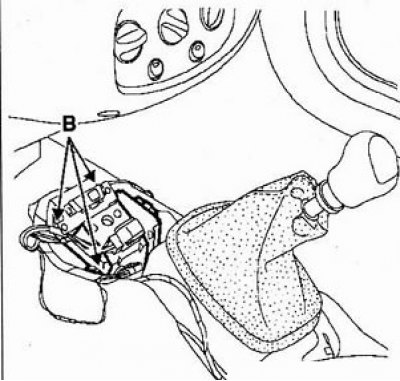

- Slăbiți piulițele (B) care fixează unitatea de comandă SRS.
 |
 |

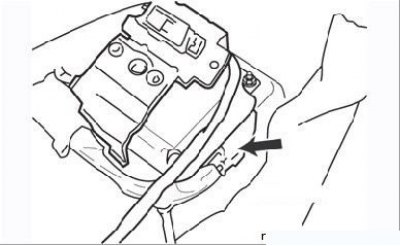

Ridicați unitatea de comandă, deconectați conectorul cablajului și scoateți unitatea.
Instalare

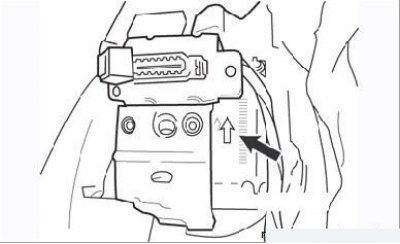

Figura 8.72. Săgeata de pe bloc trebuie să indice în direcția de mișcare a vehiculului
Instalarea se face în ordine inversă. Săgeata de pe carcasa unității de comandă trebuie să fie îndreptată înainte. Conectați conectorul unității de comandă după strângerea piulițelor de montare, asigurați-vă că nu este nimeni în mașină și conectați bateria. Cu portiera șoferului deschisă, porniți contactul din exteriorul vehiculului și asigurați-vă că martorul din panoul de instrumente se aprinde.
Conector unitate de control
Nota. Conectorul unității de control are derivații speciale care împiedică explodarea componentelor sistemului atunci când conectorul este deconectat.
Terminalele unității de comandă (sistem fără airbag-uri laterale, conector cu 30 de pini).
| Concluzie | Descriere |
| 1 | + pretensionator centura de siguranta sofer |
| 2 | - pretensionator centura de siguranta sofer |
| 3 | + pretensionator centura pasagerului |
| 4 | - pretensionator centura pasagerului |
| 5 | Nutriţie (contactul pus.) |
| 6 | "Pământ" |
| 7 | Indicator sistem de siguranță pasivă |
| 8 | Comutator blocare airbag (+) |
| 9 | Linia de diagnostic K |
| 10 | + airbag-uri șofer |
| 11 | - airbag-uri șofer |
| 12 | Nu este folosit |
| 13 | + airbag-uri pentru pasageri |
| 14 | - airbag-uri pentru pasageri |
| 15 | Comutator blocare airbag (-) |
| 16-19 | Shunt |
| 20 | "Pământ" |
| 21 | Shunt |
| 22 | Shunt |
| 23 | Linia de diagnostic L |
| 24 | Indicatorul airbag pasager "Air bag OFF" |
| 25 | Shunt |
| 26 | Shunt |
| 27 | Nu este folosit |
| 28 | Shunt |
| 29 | Shunt |
| 30 | Nu este folosit |
