Сістэма пуску рухавікоў K7J і К7М (Renault Sandero 1)

Сістэма пуску рухавікоў K7J і К7М

Адкрыць вялікую карцінку ў новай укладцы »

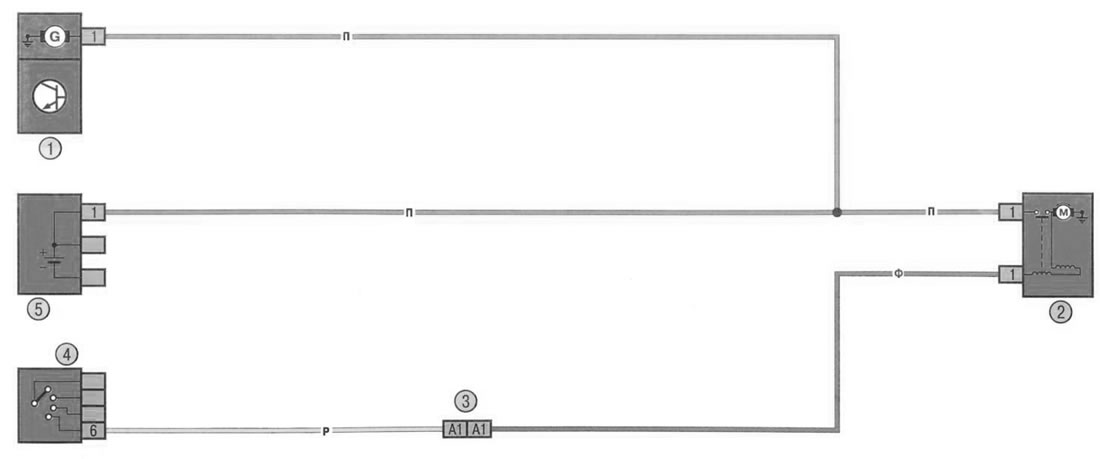

Схема 15. Сістэма пуску рухавікоў K7J і К7М: 1 - генератар; 2 - стартар; 3 - раздым электраправодкі маторнага адсека/салона (манаблок); 4 - выключальнік (замак запальвання); 5 - акумулятарная батарэя.
