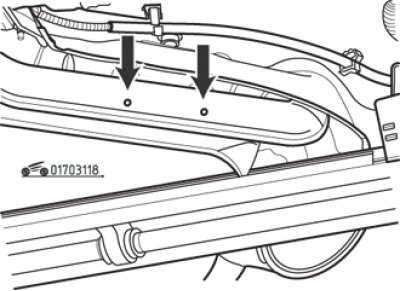

Рис. 3.118. Метки на выпускном трубопроводе для вырезания резонатора
Чтобы вырезать резонатор, определите примерно середину трубы между резонатором и глушителем. Место выреза маркировано двумя круглыми метками сбоку на трубе, разнесенными на 90 мм друг от друга (рис. 3.118). Резать нужно ровно посередине между метками.
Примечание. Срез должен быть по возможности ровным, чтобы получить хорошее уплотнение с новой трубой.

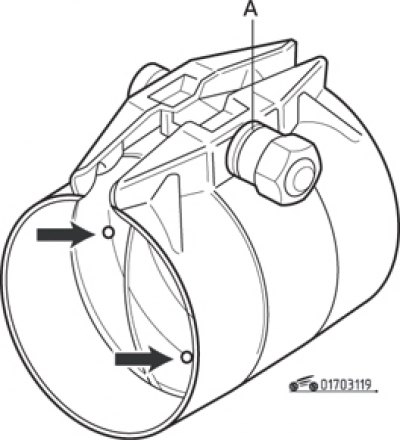

Рис. 3.119. Соединительная муфта: А – канавка для правильной затяжки гайки; стрелками показаны выступы, ограничивающие положение соединяемых труб
Отрезав трубу, выньте резонатор из-под автомобиля. Для последующего соединения нового резонатора с оставшейся частью выпускной трубы применяется муфта (рис. 3.119).
Чтобы избежать утечки отработавших газов, необходимо правильно установить муфту на обеих частях выпускной трубы. Это означает, что труба должна дойти до упора в выступы внутри муфты. Муфту следует сначала надевать на уже использовавшуюся часть трубы, а затем подогнать диаметр муфты, слегка его стягивая. Затем следует ввести в муфту трубу резонатора.
Перед установкой муфты на трубу можно нанести на внутреннюю поверхность муфты мастику для предупреждения утечки отработавших газов.

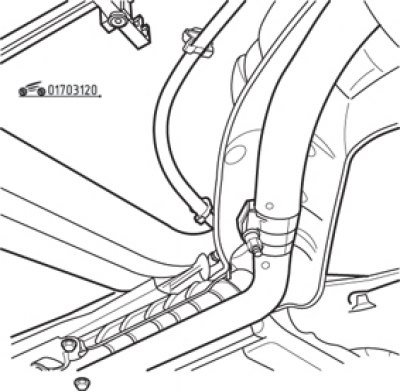

Рис. 3.120. Расположение стяжной муфты на трубе
Муфта должна быть установлена таким образом, чтобы стяжной болт располагался строго вертикально во избежание соприкосновения с днищем кузова (рис. 3.120).
Гайка муфты имеет канавку А (см. рис. 3.120), которая служит для определения правильности момента затяжки. В процессе затяжки, когда эта канавка исчезает, раздается характерный щелчок. Это означает, что гайка завернута требуемым моментом 25 Н·м.
При установке выполните следующее:
- убедитесь, что трубопровод системы выпуска нигде не соприкасается с днищем кузова;
- убедитесь в наличии и надежном креплении всех теплоотражающих щитков системы;
- убедитесь, что обе метки зоны выреза точно совмещены;
- убедитесь, что на резиновых кронштейнах нет разрывов и трещин, при необходимости замените их.
Внимание! Ранее установленная муфта повторному использованию не подлежит.
