Нижняя часть поворотных кулаков присоединена к рычагам подвески посредством шаровых шарниров. Шаровые шарниры крепятся к рычагам подвески болтами и фиксируются на поворотном кулаке с помощью болтового хомутного соединения.
Рычаги подвески соединены с кузовом через резинометаллические втулки – сайлентблоки.

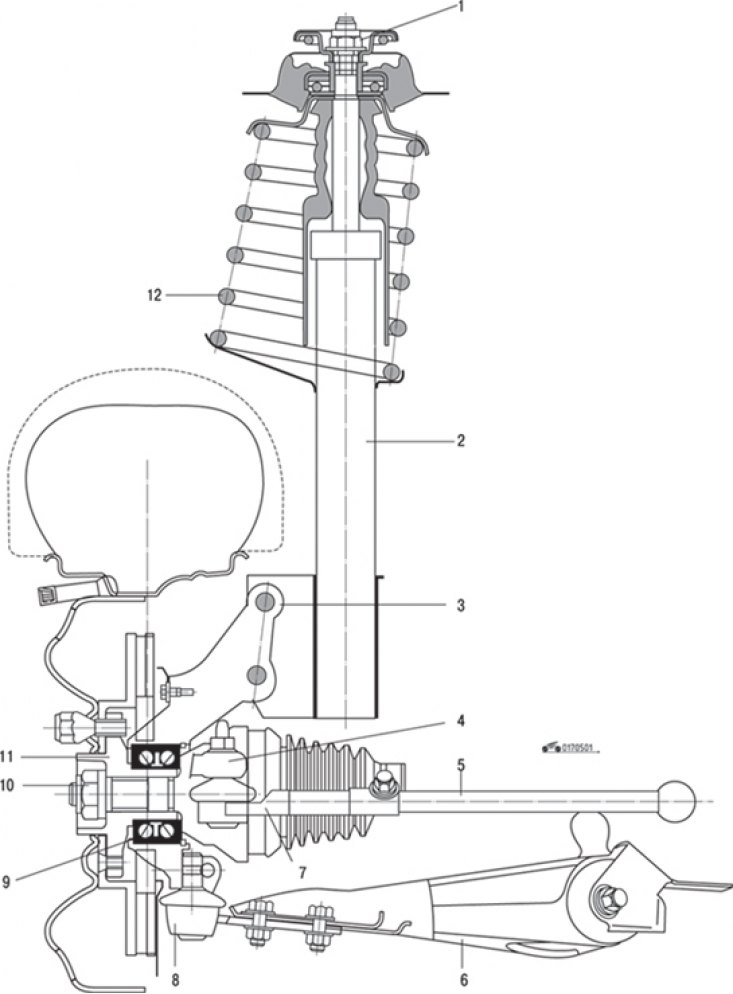

Рис. 5.1. Вид передней подвески: 1 – гайка крепления верхнего конца амортизаторной стойки; 2 – амортизаторная стойка; 3 – поворотный кулак; 4 – шарнир рулевой тяги; 5 – рулевая тяга; 6 – нижний рычаг подвески; 7 – наконечник рулевой тяги; 8 – шарнир рычага подвески; 9 – подшипник ступицы колеса; 10 – гайка вала привода передних колес; 11 – ступица; 12 – пружина
(Статья перепечатана с веб-сайта: renaultbook.ru)
Передняя подвеска изображена на рис. 5.1 и 5.2.

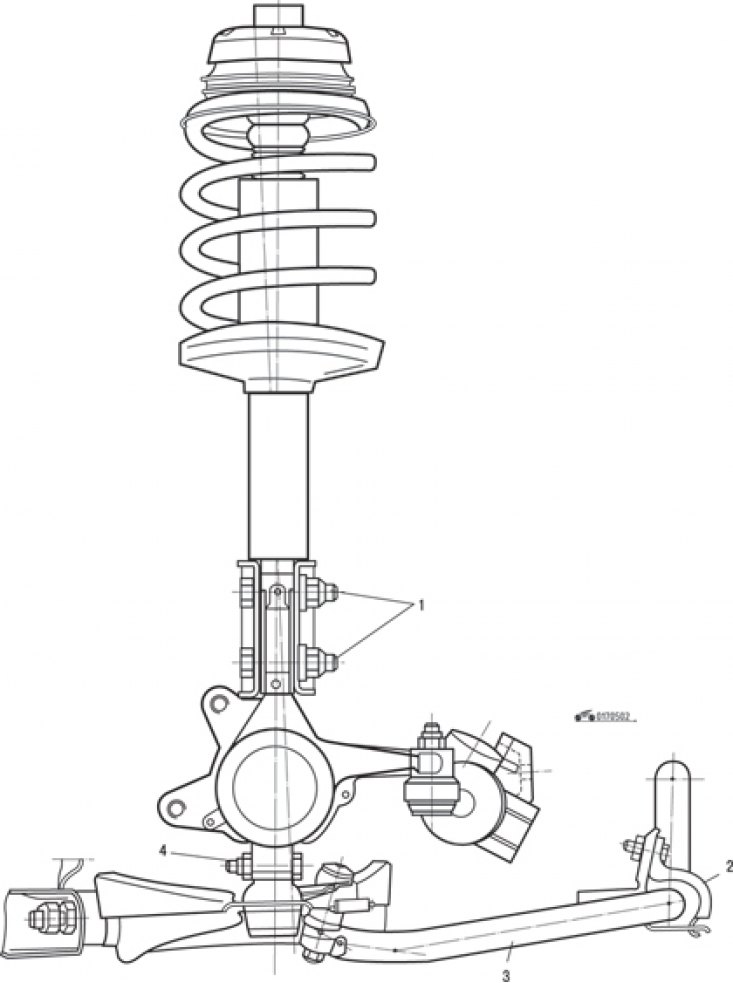

Рис. 5.2. Вид передней подвески: 1 – болты крепления амортизаторной стойки; 2 – хомут крепления стабилизатора поперечной устойчивости; 3 – штанга стабилизатора поперечной устойчивости; 4 – болт крепления шарнира рычага к поворотному кулаку
Задняя подвеска полунезависимого типа с продольными рычагами, присоединенными через сайлентблоки к кузову автомобиля. Витые цилиндрические пружины установлены отдельно от гидравлических амортизаторов двустороннего действия. Амортизаторы верхними концами крепятся к кузову, нижними – к продольным рычагам.
