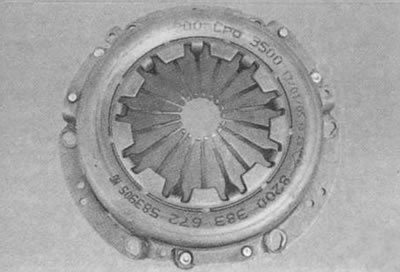

Нажимной диск смонтирован в стальном штампованном кожухе 2 (рис. 6.1), прикрепленном болтами к маховику двигателя.

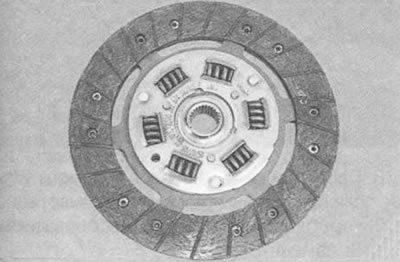

Ведомый диск 1 (см. рис. 6.1) установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.
Подшипник 3 выключения сцепления закрытого типа, не требующий смазки в эксплуатации, установлен на направляющей втулке, запрессованной в отверстие картера сцепления. Направляющая втулка представляет собой неразборный узел, включающий в себя сальник и передний подшипник первичного вала. Подшипник перемещается вилкой 6, установленной на шаровой опоре, ввернутой в картер сцепления. Вилка вставлена в пазы муфты подшипника без дополнительного крепления.
На свободное плечо вилки выключения сцепления, уплотненное в картере сцепления резиновым чехлом, воздействует трос 4 привода выключения сцепления, второй конец которого закреплен на секторе педали 5 сцепления. Ход педали в эксплуатации регулируется по мере износа накладок ведомого диска регулировочной гайкой, установленной на резьбовом наконечнике троса (см. «Замена и регулировка троса привода выключения сцепления»).
Сцепления двигателей рабочим объемом 1,4 и 1,6 л одинаковы по конструкции и различаются только диаметрами ведомого и нажимного дисков. Для двигателя объемом 1,4 л диаметр 180 мм, для двигателя 1,6 л - 200 мм. Отличаются и значения рабочего хода наружного плеча вилки выключения сцепления: для двигателя объемом 1,4 л рабочий ход составляет 28-33 мм, для двигателя 1,6 л - 30-35 мм.
Полезные советы:
- Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.
- Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, при нажатой хоть немного педали он находится под нагрузкой и его ресурс снижается.
- По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше установить рычаг переключения коробки передач в нейтральное положение и отпустить педаль.
- Пробуксовку сцепления легко определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцеплению требуется ремонт.
Статья перепечатана с веб-сайта [www.renaultbook.ru]

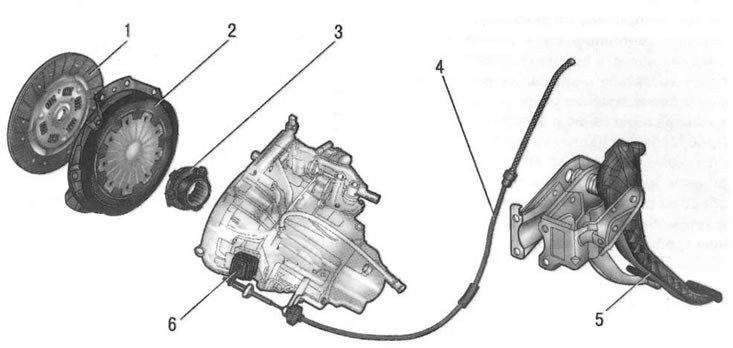

Рис. 6.1. Сцепление и привод его выключения: 1 - ведомый диск; 2 - кожух сцепления с нажимным диском; 3 - подшипник выключения сцепления; 4 - трос привода выключения сцепления; 5 - педаль сцепления; 6 - вилка выключения сцепления.
Возможные неисправности сцепления, их причины и способы устранения
| Причина неисправности | Способ устранения |
| Неполное выключение сцепления (сцепление «ведет») | |
| Недостаточный полный ход педали сцепления | Отрегулируйте начальную установку троса привода сцепления |
| Коробление ведомого диска (торцовое биение более 0,5 мм) | Выправьте или замените диск |
| Заедание ступицы ведомого диска на шлицах первичного вала | Очистите шлицы, промойте уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск |
| Перекос или коробление нажимного диска | Замените нажимной диск в сборе |
| Ослабление заклепок или поломка фрикционных накладок ведомого диска | Замените накладки или ведомый диск, проверьте торцовое биение диска |
| Нарушение работоспособности троса привода сцепления или механизма компенсации износа накладок ведомого диска | Замените трос |
| Неполное включение сцепления (сцепление «буксует») | |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, замените изношенные или поврежденные сальники коробки передач и двигателя. Проверьте отсутствие течи масла через болты крепления маховика, при наличии течи установите болты на герметик |
| Повышенный износ или пригорание фрикционных накладок ведомого диска | Замените фрикционные накладки или ведомый диск в сборе |
| Повреждение или заедание привода сцепления | Устраните причины, вызывающие заедание. |
| Рывки при работе сцепления | |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, замените изношенные или поврежденные сальники коробки передач и двигателя. Проверьте отсутствие течи масла через болты крепления маховика, при наличии течи установите болты на герметик |
| Заедание в приводе выключения сцепления | Устраните причины, вызывающие заедание. Замените поврежденные детали |
| Повреждение поверхности или коробление нажимного диска | Замените нажимной диск в сборе |
| Повышенный шум при включении сцепления | |
| Поломка демпферных пружин ведомого диска | Замените ведомый диск в сборе |
| Повышенный шум при выключении сцепления | |
| Износ, повреждение, утечка смазки из подшипника выключения сцепления | Замените подшипник |
