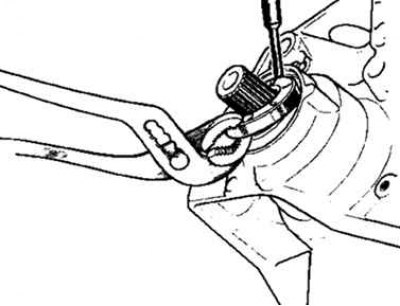

Рис. 3.93. Снятие уплотнительного кольца
Снимите уплотнительное кольцо, постаравшись при этом не повредить шлицы шестерни планетарной передачи (рис. 3.93).

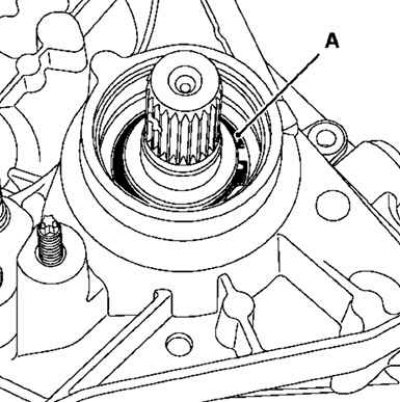

Рис. 3.94. Снятие пружинного стопорного кольца
Для получения опоры при работе с прессом поставьте пластину под ведомую шестерню. чтобы освободить и снять пружинное стопорное кольцо А, подтолкните его к картеру сцепления (рис. 3.94).
Дифференциал снимается при нажатии с усилием на планетарную передачу.
Замена подшипников (со стороны шестерни)
Вставьте брусок в корпус и установите его плашмя на подшипник.

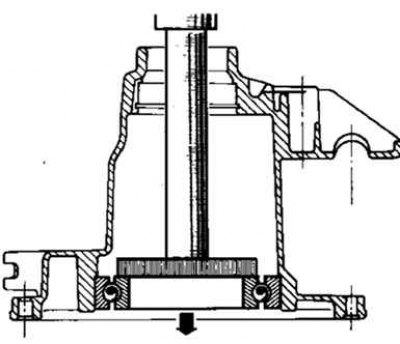

Рис. 3.95. Выпрессовка подшипника при помощи втулки
Выпрессуйте подшипник при помощи втулки (рис. 3.95).
Установка
Сепаратор С подшипника направлен в противоположную сторону от ведомой шестерни.
Рис. 3.96. Запрессовка подшипника
Запрессуйте подшипник, используя приспособление (В.Vi.1059) с опорой на наружное кольцо подшипника (рис. 3.96).
Со стороны планетарной передачи
Снимите пружинное стопорное кольцо А, удерживающее подшипник.

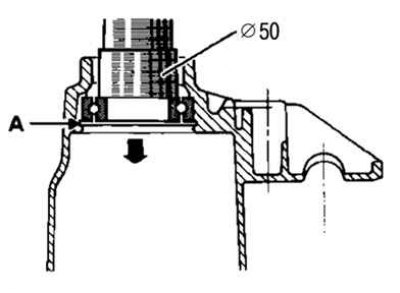

Рис. 3.97. Выпрессовка подшипника при помощи втулки
Выпрессуйте подшипник при помощи втулки диаметром 50 мм внутрь картера (рис. 3.97).

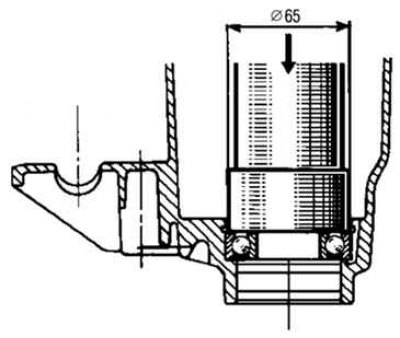

Рис. 3.98. Установка подшипника при помощи втулки
Установите подшипник при помощи втулки диаметром 65 мм. Сепаратор подшипника должен быть направлен в противоположную сторону от ведомой шестерни (рис. 3.98).
Установите пружинное стопорное кольцо, удерживающее подшипник.
Снова установите дифференциал в картер. Установите деревянный брусок под шестерню.
Установите пружинное стопорное кольцо В на головку 1 приспособления (В.Vi.946), а затем головку – на планетарную передачу.

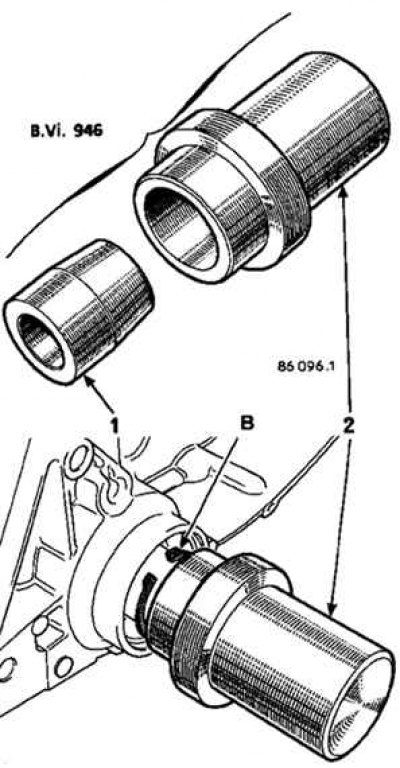

Рис. 3.99. Установка пружинного стопорного кольца, удерживающего подшипник: 1 – головка приспособления (В.Vi.946); 2 – приспособление (В.Vi.946)
Установите приспособление 2 (В.Vi.946) на головку и вставляйте с усилием до тех пор, пока пружинное стопорное кольцо не встанет на свое место. Снимите приспособление (В.Vi.946) (рис. 3.99).
Проверните всю сборку, и проверьте, вращается ли ведущая шестерня спидометра (если она установлена).
