Примечание. Регулировку выполняйте только в случае замены подшипников
Установите вторичный вал в картер сцепления с подшипниками и кольцом для предварительной регулировки (В.Vi.1161) или аналогичным кольцом толщиной 1,60 мм (большой наружный диаметр).
Установите картер.
Заверните и затяните болты разъема коробки.
Установите пластину кронштейна индикатора стрелочного типа (В.Vi.1161) (или аналогичную) на крепления корпуса трипоида.

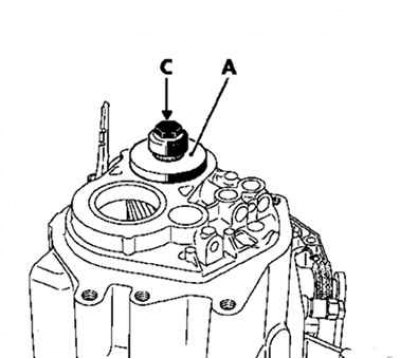

Рис. 3.89. Установка регулировочных втулки и болта
Установите специальную втулку (В.Vi.1527) А и болт С (рис. 3.89).

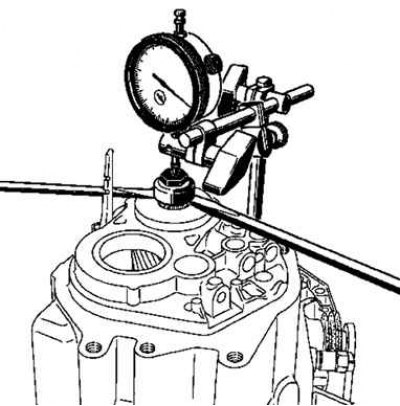

Рис. 3.90. Установка стрелочного индикатора
Установите индикатор стрелочного типа с магнитной опорой (рис. 3.90).
Несколько раз проверните вторичный вал, чтобы подшипники встали на место.
Установите ноль на шкале индикатора.
Используя две отвертки в качестве рычагов, потяните вверх вторичный вал.
Считайте показание индикатора стрелочного типа.
Несколько раз повторите эти операции в той же последовательности.
Определите среднее значение полученных величин.
Вычислите толщину кольца для регулировки предварительного натяжения по следующей формуле вычисления: предписываемое значение + толщина кольца для предварительной регулировки + осредненное значение показаний индикатора стрелочного типа = толщине кольца для регулировки предварительного натяжения.
Пример (значения в мм): предписываемое значение 0,26 + толщина кольца для предварительной регулировки 0,49 + осредненное значение показаний индикатора стрелочного типа 1,60 = 2,35.
Примечание. Набор регулировочных колец толщиной 2,15–2,43 мм с шагом 0,04 мм поставляется на замену.
