Оглавление: Передние тормозные механизмы 🠛 Задние тормозные механизмы 🠛 Главный тормозной цилиндр 🠛 Моменты затяжки резьбовых соединений 🠛

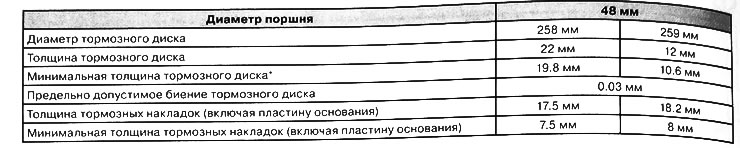

Передние тормозные механизмы
Примечание: *: тормозные диски не подлежат переточке. При наличии чрезмерного изнашивания необходимо заменить тормозные диски новыми.
Задние тормозные механизмы
Модели В52 и L52
| Диаметр поршня | 17.5 мм |
| Внутренний диаметр тормозного барабана | 203.3 мм |
| Предельно допустимый внутренний диаметр тормозного барабана вследствие износа | 204.4 мм |
| Толщина накладок тормозных колодок (без пластины основания) | 4.75 мм |
Модели К52 и L52
| Диаметр поршня | 19 мм |
| Внутренний диаметр тормозного барабана | 227.6 мм |
| Предельно допустимый внутренний диаметр тормозного барабана вследствие износа | 229.5 мм |
| Толщина накладок тормозных колодок (без пластины основания) | 4.85 мм |
Главный тормозной цилиндр
| Диаметр цилиндра | 22.2 мм |
| Ход поршня | 36 мм |
Моменты затяжки резьбовых соединений
| Резьбовое соединение | Момент затяжки |
| Тормозной шланг к тормозному трубопроводу | 14 Н·м |
| Соединение тормозных трубопроводов днища кузова | 10 Н·м |
| Болты крепления гидроэлектронного блока управления к опоре | 8 Н·м |
| Болты крепления гидроэлектронного блока управления к кузову | 21 Н·м |
| Тормозные трубопроводы к гидроэлектронному блоку управления | 14 Н·м |
