Снятие педали тормоза
1. Снять нижний буферный элемент приборной панели (если оборудовано).
2. Отсоединить разъем от выключателя педали тормоза.
3. Снять выключатель педали тормоза, повернув его на четверть оборота против часовой стрелки.
4. Отсоединить разъем педали акселератора.
5. Снять педаль акселератора.
1. Педаль акселератора. 2. Выключатель педали тормоза. 3. Накладка педали тормоза. 4. Педаль тормоза. 5. Накладка педали сцепления. 6. Педаль сцепления. 7. Трос привода сцепления.
Примечание:: заменять деталь новой после каждого снятия.

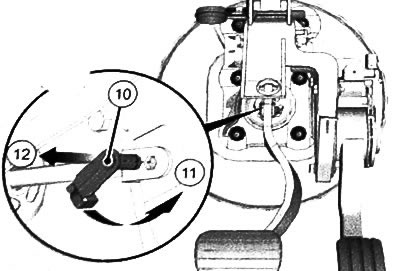

6. Разблокировать соединительный штифт (10) между педалью тормоза и штоком усилителя тормозов, повернув в направлении (11), и извлечь в направлении (12).
7. Извлечь ось педали тормоза.
8. Снять педаль тормоза.
Установка педали тормоза
Проверить состояние деталей.
Заменить любые дефектные детали новыми.
Смазать ось педали тормоза многофункциональной смазкой.
Установка производится в порядке, обратном снятию.

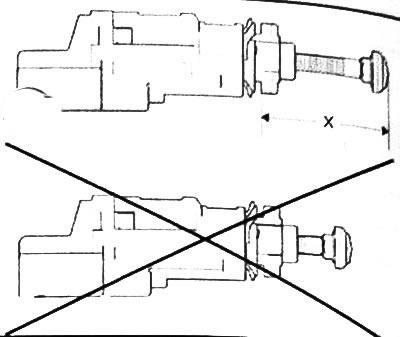

Отрегулировать выключатель педали тормоза:
- Убедиться в том, что шток вакуумного усилителя тормозов подсоединен к педали тормоза.
- Нажать педаль рукой.
- Установить выключатель.
Зафиксировать выключатель поворотом на четверть оборота по часовой стрелке.
Одновременно осторожно отпустить педаль тормоза.
Примечание: Выключатель автоматически отрегулируется при полном нажатии на педаль тормоза. При автоматической регулировке будут слышны характерные щелкающие звуки.
