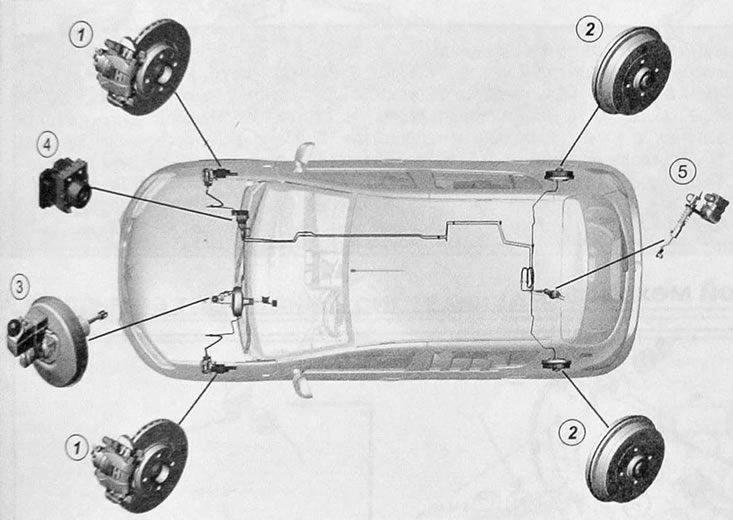

Компоненты тормозной системы:1. Передние дисковые тормоза. 2. Задние барабанные тормоза. 3. Вакуумный усилитель тормозов с главным тормозным цилиндром. 4. Гидроэлектронный fjr-jr управления ABS. 5. Компенсатор тормозных сил.

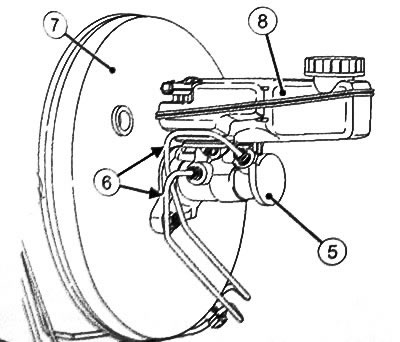

Привод тормозов:5. Главный тормозной цилиндр. 6. Тормозные трубопроводы между главным тормозным цилиндром и гидроэлектронным блоком управления. 7. Вакуумный усилитель тормозов. 8. Бачок тормозной жидкости.

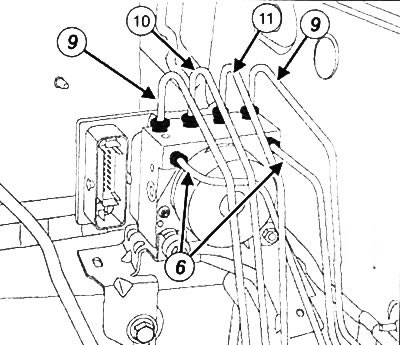

Гидроэлектронный блок управления ABS: 9. Соединительный тормозной трубопровод гидроэлектронный блок-днище кузова. 10. Тормозной трубопровод гидроэлектронный блок-передний левый тормозной механизм. 11. Тормозной трубопровод гидроэлектронный блок-передний правый тормозной механизм.
На автомобиле используется тормозная система с дублирующимися диагональными контурами.

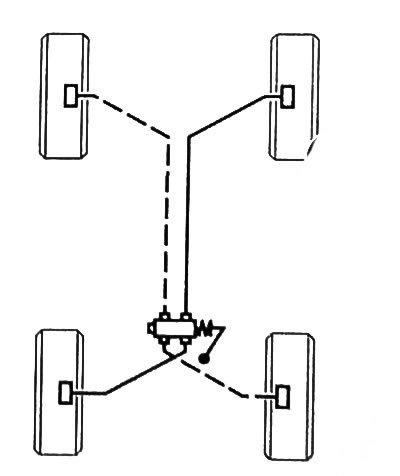

Схема тормозной системы с чувствительным к нагрузке компенсатором тормозных сил
Внимание: Приведенные схемы тормозной системы отображают лишь основной принцип. Не использовать схему в качестве справочного материала для определения точек подключения или прокладки тормозных трубопроводов. При замене компонентов тормозной системы необходимо перед их снятием обязательно наносить установочные метки.

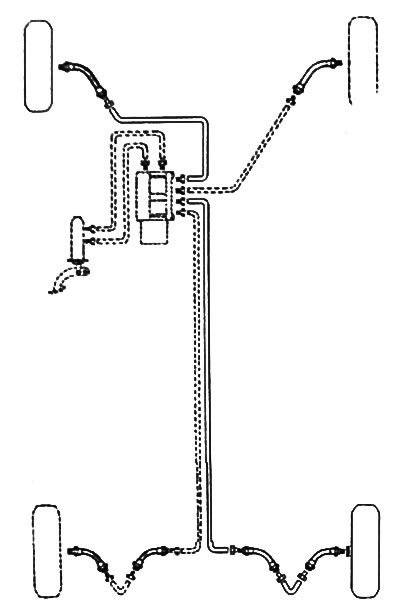

Схема тормозной системы с ABS
