Внимание: Во избежание потери эффективности тормозов не перегибать вакуумный трубопровод усилителя тормозов.
Подготовить подходящие емкости для сбора жидкости и принять меры для защиты окружающих компонентов от попадания на них тормозной жидкости.
Снятие вакуумного усилителя тормозов
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять главный тормозной цилиндр.
3. Снять обратный клапан вакуумного усилителя тормозов.
4. Наклонить соединительную часть вниз и удалить предохранительный шплинт между штоком вакуумного усилителя и педалью тормоза со стороны салона автомобиля.
5. Отвернуть гайки вакуумного усилителя тормозов со стороны салона автомобиля (гайки крепят кронштейн педали к перегородке).
6. Снять вакуумный усилитель тормозов
Установка вакуумного усилителя тормозов
Внимание: Обязательно заменить новым соединительный штифт между педалью тормоза и штоком вакуумного усилителя.
1. Убедиться в наличии уплотнения на вакуумном усилителе тормозов. В случае повреждения уплотнения заменить его новым.

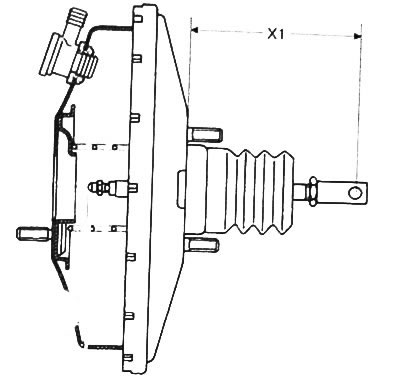

2. Перед установкой убедиться в том, что размер (Х1) составляет 155.55 мм.
Статья перепечатана с веб-сайта www.RenaultBook.ru
3. Установка производится в порядке, обратном снятию.
Внимание: Во избежание разрыва соединения между штоком вакуумного усилителя тормозов и педалью тормоза необходимо убедиться, что предохранительный шплинт зафиксирован на штоке вакуумного усилителя, наклоняя его сверху вниз.
4. После установки прокачать тормозную систему.
