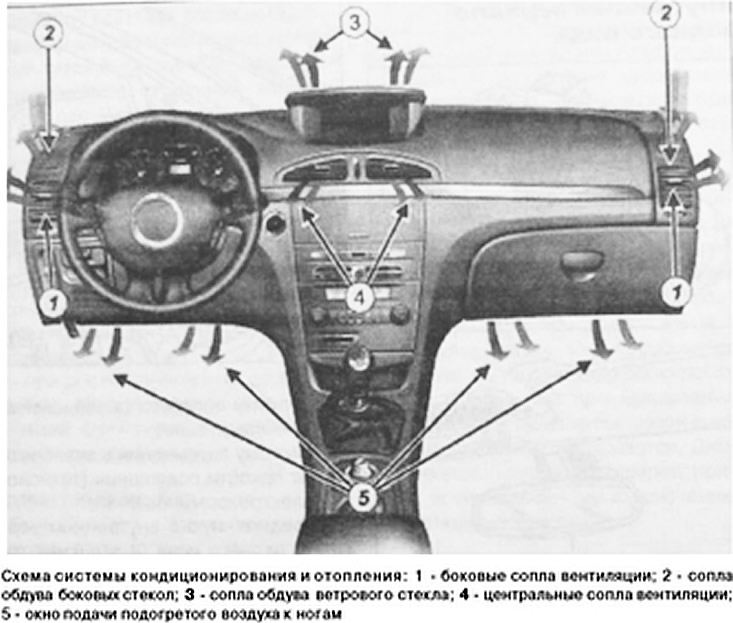

Повітря надходить у салон автомобіля через вентиляційні решітки до ніг, вітрового скла та бокових склів (головним чином через канали зовнішніх дзеркал заднього виду) і через бічні та центральні регульовані вентиляційні решітки. Регулювання пропускної спроможності вентиляційних решіток здійснюється обертанням поворотної ручки. Напрям повітряного потоку можна змінювати переміщенням ручки, розташованої в центрі кожної вентиляційної решітки.
 |  |

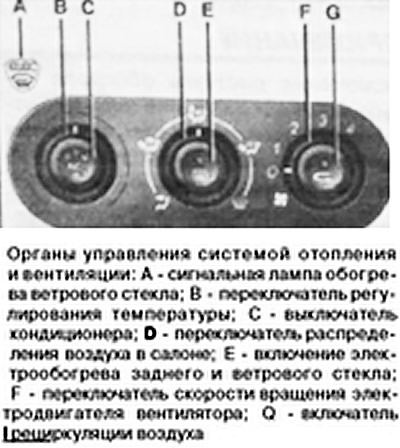

Управління системою опалення та вентиляції з кондиціюванням повітря
Ручка F регулювання кількості повітря, що подається в салон повітря
Для збільшення кількості повітря, що подається в салон, необхідно повертати ручку з положення -О- за годинниковою стрілкою. У положенні 0 вентилятор системи опалення вимкнено.
Ручка регулювання температури
Обертання ручки проти годинникової стрілки: зменшення температури. Для збільшення температури ручку необхідно обертати за годинниковою стрілкою.
Ручка розподілу потоків повітря D
Послідовно повертаючи цю ручку, за годинниковою стрілкою встановлюються такі режими розподілу потоків повітря:
- до центральних бокових вентиляційних ґрат панелі-приладів;
- до вентиляційних ґрат та в ноги;
- до вентиляційних ґрат у ноги та дефлекторів усунення запотівання вітрового скла;
- до вітрового скла та в ноги;
- до вітрового скла;

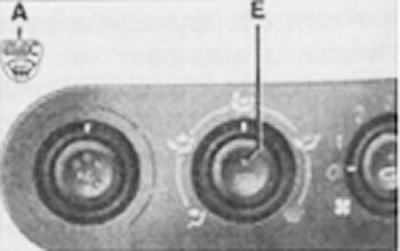

Електрообігрів заднього та вітрового скла (вимикач Е - автомобіль без обігріву вітрового скла)
При натисканні на цей вимикач забезпечується захист заднього скла і зовнішніх дзеркал заднього виду від обмерзання і запотівання.
Автомобіль з електрообігрівом вітрового скла
При послідовних натисканнях на вимикач забезпечується:
- запобігання обмерзанню та запотіванню заднього скла та зовнішніх дзеркал заднього виду. При виборі цієї функції загоряється вбудована у вимикач Е сигнальна лампа:
- запобігання обмерзанню та запотіванню заднього скла, зовнішніх дзеркал заднього виду та вітрового скла. При цьому спалахує вбудована вимикач Е сигнальна лампа.
Для припинення реалізації функцій обігрів відключається автоматично після закінчення часу, що визначається системою.
Щоб його увімкнути, знову натисніть на вимикач E.

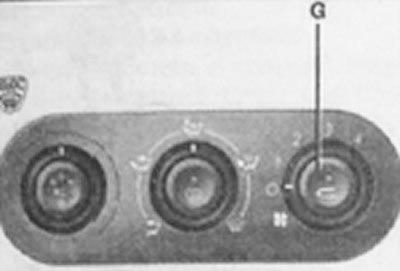

Режим рециркуляції повітря (вимикач G)
Загоряється вбудована вимикач сигнальна лампа.
Повітря забирається в салоні і потім рециркулює у системі без підведення зовнішнього повітря.
Тривала робота в цьому режимі може призвести до появи запахів через те, що повітря не оновлюється, і запотівання скла. Тому бажано перейти до нормальної роботи із надходженням зовнішнього повітря. Для цього знову натисніть на вимикач G, коли потреба в рециркуляції повітря відпадає.
Примітка. Функціонування компресора системи кондиціювання повітря призводить до збільшення витрати палива, тому при досягненні необхідної температури необхідно вимкнути режим кондиціювання повітря.
