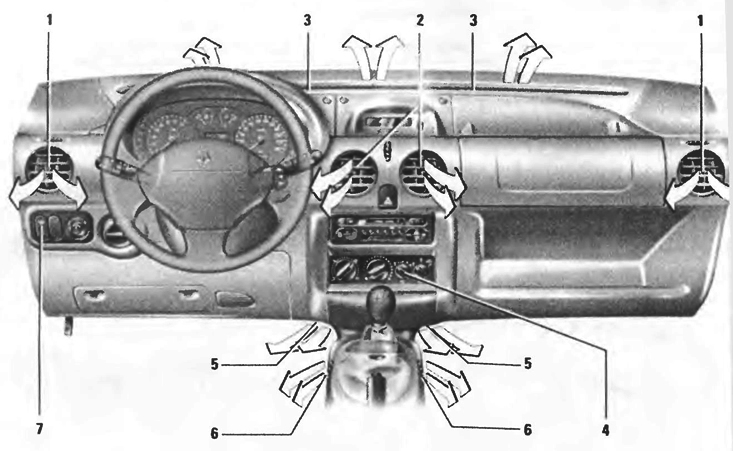

Розміщення дефлекторів на передній панелі:
1 - Дефлектори та обдування бокового скла;
2 - Центральні дефлектори;
3 - Щілина обдування вітрового скла;
4 - Панель управління вентиляційною системою;
5 - Дефлектори обігріву ніг водія та переднього пасажира;
6 - Дефлектори обігріву ніг заднього пасажира;
7 - Вимикач обдування заднього скла.

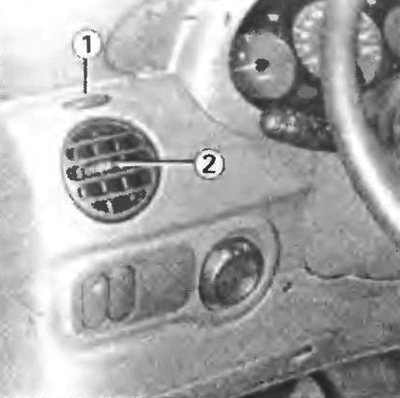

Вентиляційні ґрати з боку сидіння водія
Подача повітря: регулюється обертанням регулятора 1.
Напрямок потоку повітря:
- вправо-вліво: за допомогою важеля 2;
- вгору-вниз: натисніть на верхню або нижню частину решітки вентиляції.

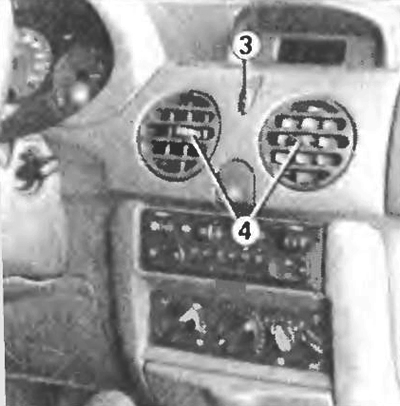

Центральні вентиляційні грати
Подача повітря: регулюється обертанням регулятора 3.
Напрямок потоку повітря:
- вправо-вліво: за допомогою важеля 4;
- вгору-вниз: натисніть на верхню або нижню частину решітки вентиляції.

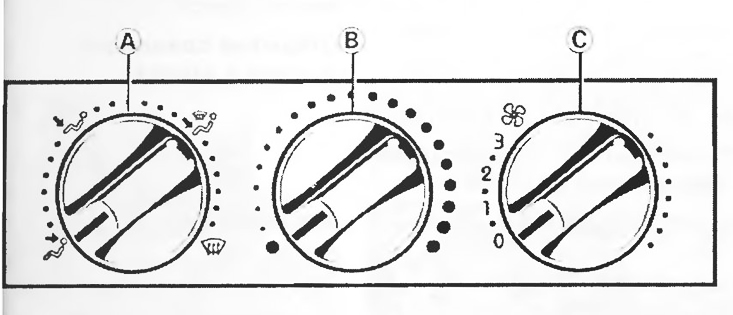

Регулятор розподілу повітря
Управління:
А - регулятор розподілу повітря;
B – регулятор температури.
C – регулятор вентилятора.
Становище
Повітря надходить в салон тільки рез дефлектори, розташовані панелі приладів. Не слід використовувати це положення ручки регулятора, якщо всі решітки вентиляції закриті.
Становище
Повітря надходить у салон через рефлектори, розташовані на панелі приладів, і до ніг передніх і задніх пасажирів.
Становище
Повітря надходить у салон через усі дефлектори, сопла обдування переднього бокового скла, щілини обдування вітрового скла, вентиляційні отвори біля ніг передніх та задніх пасажирів.
Становище
Дозволяє направити весь повітряний потік на обдування вітрового скла та бокового переднього скла.
Для більш ефективного обдування скла рекомендується закрити центральні решітки вентиляції на приладовій панелі і направити потік повітря з бічних вентиляційних решіток на бічні стекла.
Регулювання температури повітря
Температура повітря, що надходить в салон, збільшується при повороті ручки регулятора вправо.
Регулювання кількості повітря, що надходить у салон
Встановіть ручку регулятора в положення від 0 до 3. Вентиляція салону здійснюється нагнітанням повітря. Саме режим роботи вентилятора визначає кількість повітря, що надходить. Чим більше праворуч повернута ручка регулятора, тим більше подача повітря в салон.

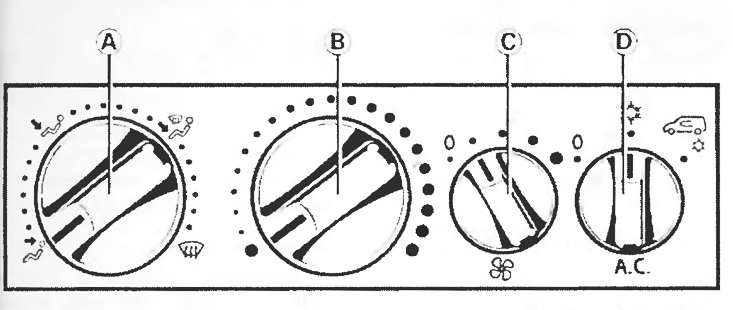

Система кондиціювання повітря
А - Управління розподілом повітря;
B - Регулятор температури повітря;
C - Регулятор подачі вентилятора;
D - Управління кондиціонером повітря
Примітка: положення регуляторів А, В, С аналогічні положенням регуляторів панелі керування автомобіля без кондиціонера.
Регулятор кондиціонера має такі положення:
0 система вимкнена;
Становище
Система кондиціювання працює у нормальному режимі. У салон автомобіля постійно надходить зовнішнє повітря.
Становище
Система кондиціювання працює у максимальному режимі. У цьому положенні повітря забирається із салону та рециркулює в ньому без доступу зовнішнього повітря.
Увага! Тривале використання даного режиму призводить до запотівання скла або появи неприємних запахів.
Під час роботи кондиціонера усі вікна повинні бути щільно зачинені.
Якщо ви хочете повністю перекрити доступ зовнішнього повітря до салону та вимкнути систему, встановіть ручку регулятора С та D у положення 0.
