Подушки безпеки

Загальні відомості

При досить сильному лобовому ударі ремені безпеки утримують водія та пасажирів на місці

Переднатягувачі плечових гілок передніх ременів безпеки та задні піротехнічні котушки безпеки натягують ремені безпеки так, щоб вони щільно прилягали до тіла.

Програмована система безпеки, що утримує, обмежує зусилля, з яким ремінь притиснутий до тіла.

Фронтальні подушки безпеки розкриваються:

• із центру рульового колеса для захисту голови водія;
• з панелі приладів для переднього пасажира.

Преднатягувачі поперекових гілок передніх ременів безпеки або подушки безпеки проти ковзання натягують ремені безпеки для захисту нижньої частини тіла

Примітка. Ступінь надування подушки безпеки водія може коригуватися ЕБУ я залежно від:

• положення сидіння;
• сили удару.

При досить сильному бічному ударі передня бічна грудна подушка безпеки, розташована в передньому сидінні (з боку удару), при спрацьовуванні захищає грудну клітку сидячого на передньому сидінні з боку дверей. Задня бокова подушка безпеки. якщо автомобіль обладнаний нею, розташована в боковині кузова з відповідного боку (з боку удару), захищає грудну клітку сидячого на задньому сидінні з боку дверей. Шторка безпеки (з боку удару) захищає голову сидячого на передньому або задньому сидінні з боку дверей.

Залежно від сили та локалізації удару переднатягувачі, котушки ременів безпеки, подушки безпеки проти ковзання, фронтальні та бічні подушки можуть спрацьовувати в різних комбінаціях.

При спрацьовуванні піротехнічного газогенератора лунає бавовна, і йде легкий дим

Примітка. Живлення до ЕБУ та запальників у нормальних умовах експлуатації подається від акумуляторної батареї автомобіля. Тим не менш, ЕБУ подушок безпеки має вбудоване резервне джерело живлення на випадок відмови акумуляторної батареї на початковій стадії удару.

При спрацьовуванні переднатягувачів ременів безпеки або подушок безпеки ЕБУ повністю блокується, а на щитку приладів спалахує сигнальна лампа. В цьому випадку ЕБУ підлягає обов'язковій заміні (під впливом енергії займання деякі елементи втрачають номінальні характеристики).

Після встановлення всіх елементів перевірте систему за допомогою діагностичного приладу.

Після удару:

• при спрацьовуванні переднатягувачів замініть ремені безпеки, якщо вони були застебнуті, а також каркас сидіння (живлення на переднатягувачі плечових гілок ременів подається послідовно);
• при спрацьовуванні задніх піротехнічних котушок безпеки замініть ремінь безпеки разом із піротехнічною котушкою (живлення на піротехнічні котушки подається послідовно);
• при спрацьовуванні фронтальної подушки безпеки водія рульове колесо та болт його кріплення підлягають обов'язковій заміні;
• після спрацювання «ректальної подушки безпеки переднього пасажира замініть панель приладів;
• при спрацьовуванні бічної по душі безпеки сидіння замініть каркас сидіння;
• при спрацьовуванні подушки безпеки проти ковзання також замініть каркас сидіння;
• під час спрацювання шторки безпеки встановіть пластину та замініть дефлектор.

Подушка безпеки водія та переднього пасажира

Місця водія та переднього пасажира забезпечені подушками безпеки.

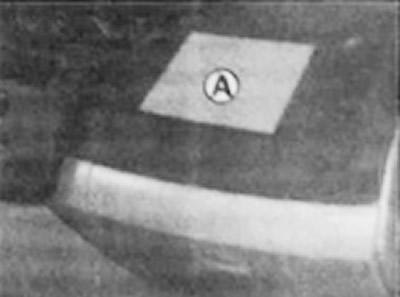

Написи «Airbag» на рульовому колесі та на щитку приладів (зона дії подушки безпеки А), а також відповідна наклейка на нижній частині вітрового скла свідчать про те. що це обладнання встановлено на автомобілі.

Система кожної подушки безпеки включає:

• подушку безпеки та газогенератор, вмонтовані в центральну панель рульового колеса (для водія) або в панель приладів (для переднього пасажира);
• загальний електронний блок, що складається з датчика удару та системи стеження для включення запальника газогенератора:
• єдину контрольну лампу, розташовану на щитку приладів;
• додатковий винесений наперед датчик фронтального удару.

Примітка. Подушка безпеки приводиться в дію з газовою генератором системою, яка при надуванні подушки випускає дим і виділяє деяку кількість тепла (не варто лякатися - це але означає початку пожежі), також лунає бавовна. При спрацьовуванні подушки безпеки водій може отримати незначні пошкодження шкіри, що швидко проходять.

Принцип дії

Система спрацьовує лише при включеному запалюванні.

При сильному передньому ударі подушки миттєво наповнюються газом. послаблюючи, таким чином, удар голови та грудної клітки водія об рульове колесо, а також голови та грудної клітки переднього пасажира об приладову панель; після удару подушки відразу ж здуваються, що дозволяє вільно залишити автомобіль.

Особливість фронтальної подушки безпеки

Для кожної подушки передбачені два ступені розкриття залежно від сили удару і система вентилями для запобігання опіку газами, що наповнюють подушку:

• «малий обсяг» - Це перший ступінь наповнення подушки;
• «великий обсяг» (другий ступінь наповнення подушки) - запобіжні шви подушки безпеки розриваються, і вона набуває великих розмірів (при дуже сильних ударах).

Несправності

При включенні запалення на кілька секунд загоряється контрольна лампа на щитку приладів.

Якщо при включенні запалення контрольна лампа не загоряється або загоряється при працюючому двигуні, це свідчить про несправність у системі подушки безпеки.

Якнайшвидше зверніться на сервісну станцію. Несвоєчасне поводження може призвести до зниження безпеки.

Додаткові пристрої безпеки пасажирів на задніх сидіннях

Залежно від комплектації автомобіля, до складу додаткових пристроїв безпеки входять:

• переднатягувачі ременів безпеки. вбудовані в інерційні котушки;
• обмежувачі зусилля натягу ременів безпеки.

У разі фронтального удару ці пристрої можуть спрацювати окремо один від одного, так і одночасно.

Залежно від сили фронтального удару можливі два варіанти:

• захист забезпечується лише ременями безпеки;
• спрацьовує переднатягувач, щільно притискаючи ремінь безпеки до тіла.

Переднатягувачі ременів безпеки задніх сидінь спрацьовують лише при включеному запалюванні.

При сильному передньому ударі пристрій миттєво втягує ремінь, притискаючи його до тіла і тим самим підвищуючи ефективність роботи ременя.

Обмежувач зусилля натягу ременів безпеки

Цей пристрій включається за певної сили удару і обмежує силу тиску ременя на тулуб.

Бічні подушки безпеки

Бічні подушки безпеки встановлюються у передніх сидіннях. а також, залежно від комплектації автомобіля, у задніх бокових сидіннях і розкриваються збо-куотсидіння (з боку дверей) при сильному боковому ударі, захищаючи водія та пасажирів.

Бічні шторки

Ці подушки безпеки встановлюються у верхній частині автомобіля і розвертаються вздовж переднього та заднього бокового скла для захисту водія та пасажирів при сильних бічних ударах.
