Маховик — загальні відомості

Зніміть коробку передач.

Зніміть кожух зчеплення з диском у зборі.

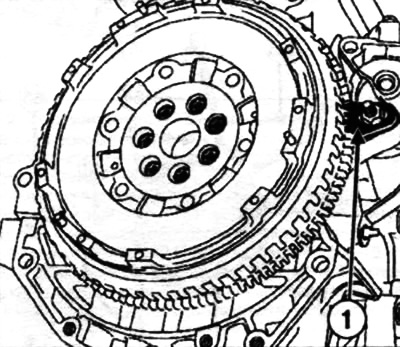

Встановіть фіксатор (Mot. 582-01) (1).



Відкрутіть болти кріплення маховика, зніміть маховик та фіксатор (Mot. 582-01).

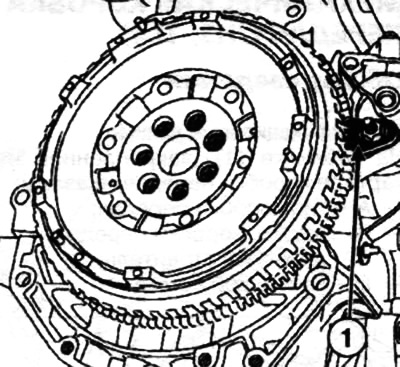

Встановіть фіксатор (Mot. 1677) (1) Відкрутіть болти кріплення маховика, зніміть маховик та фіксатор (Mot. 1677).

Очистіть на фланці колінчастого валу різьбові отвори під болти кріплення маховика.

Знежиріть опорну поверхню маховика на фланці колінчастого валу. Перевірте стан маховика.

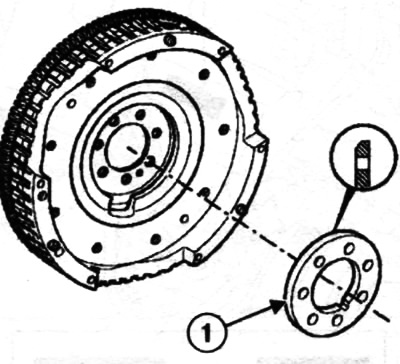

Встановіть проставку (1), дотримуючись при цьому напряму установки: фаскою у бік маховика.



Увага. Повторне використання знятих болтів не допускається.

Нанесіть на нові болти маховика склад «Loctite frenetanch».

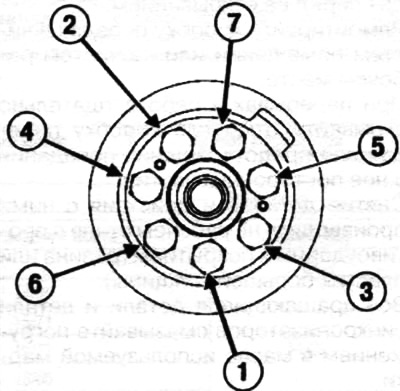

Затягніть у вказаному на малюнку порядку необхідним моментом:

• болти кріплення маховика (двигуни К) (65 Нм);
• болти кріплення маховика (двигун M4R) (70 Нм).
