Регулювальні шайби (Renault Kangoo 1)

Зміст: Необхідний спеціальний інструмент 🠛 Моменти затяжки, Нм 🠛 Перевірка зазорів у механізмі…🠛 Заміна регулювальних шайб 🠛

Необхідний спеціальний інструмент

Mot. 1366-01 Пристрій для заміни регулювальних штовхачів клапанів (із комплекту Mot. 1366).

Моменти затяжки, Нм

Шпильки кріплення колектора на головці блоку циліндрів: 10.
Гайка шпильки кріплення колекторів на головці блоку циліндра.
Болт кріплення кронштейна впускного колектора: 25.
Болт кріплення кронштейна до блоку циліндрів: 25.

1. Встановіть автомобілі двостійковий підйомник

2. Від'єднайте акумулятор.

Перевірка зазорів у механізмі приводу клапанів

3. Зніміть повітряний фільтр та кришку головки циліндра.

4. Встановіть клапани циліндра, що перевіряється, у положення "закінчення такту випуску-початок такту впуску" і перевірте зазор між кулаками розподільного валу і регулювальними шайбами.

4. Встановіть клапани циліндра, що перевіряється, у положення «закінчення такту випуску-початок…

[Оригінал статті знаходиться на порталі: RENAULTBOOK.ru]

5. Порівняйте обидва отримані значення з номінальним значенням, замініть відповідні шайби.

Регулювальні значення зазорів на холодному двигуні, мм:

впускні клапани: 0,20;
випускні клапани: 0,40.

Заміна регулювальних шайб

6. Зніміть колектори та впускний колектор.

7. Встановіть клалі, що перевіряється, в положення повного відкриття, повертаючи колінчастий вал у напрямку обертання).

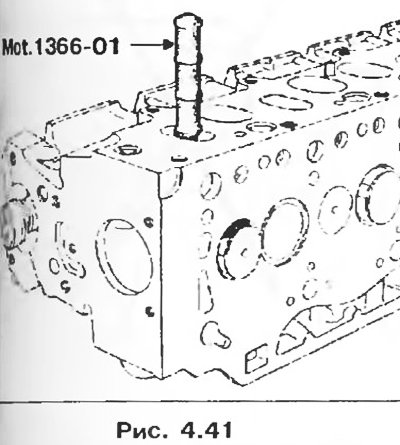

8. Вставте пристрій Mot. 1366-01 в канал клапана, що перевіряється.

8. Вставте пристрій Mot. 1366-01 в канал клапана, що перевіряється.

9.1. Для впускних клапанів.

Провертайте колінчастий вал в управлінні обертання, доки клапан не упреться в пристрій Mot. 1366-01 (поворот розподільчого валу на кут 90° від положення повного відкриття).

9.2. Випускні клапани.

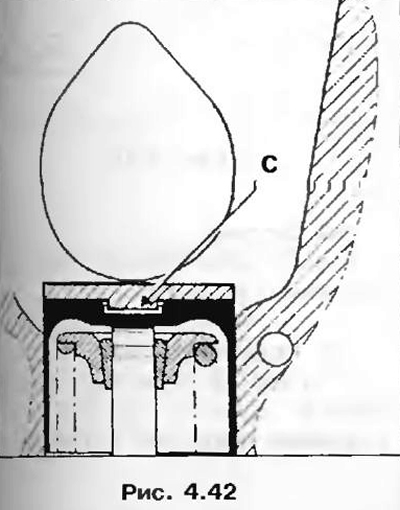

Увага! Провертайте колінчастий вал тільки у напрямку, зворотному робочому напрямку обертання (щоб не сталося заклинювання двигуна), Доки клапан не упрється в пристосування Mot. 1366-01 (поворот розподільчого валу на кут 90° від положення повного відкриття).

10. Вийміть регулювальну лайбу за допомогою викрутки та магнітного стрижня.
